Anzeigen auf dem Anzeigefeld

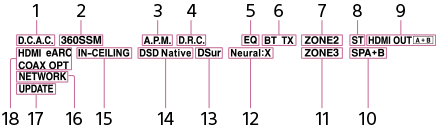

US-, Kanada- und Asien-Pazifik-Modelle

Abbildung, die die Position der einzelnen Anzeigen auf dem Anzeigefeld darstellt

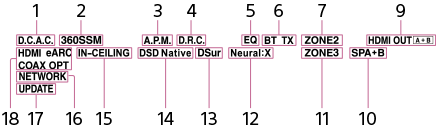

Modelle für übrige Länder und Regionen

Abbildung, die die Position der einzelnen Anzeigen auf dem Anzeigefeld darstellt

  1. D.C.A.C.

    Leuchtet auf, wenn die Messergebnisse der Funktion D.C.A.C. IX (Digital Cinema Auto Calibration) angewendet werden.

  2. 360SSM

    Leuchtet auf, wenn die Funktion 360 Spatial Sound Mapping aktiviert wird.

  3. A.P.M.

    Leuchtet auf, wenn die Funktion A.P.M. (Automatische Phasenanpassung) aktiviert wird. Die Funktion A.P.M. kann nur in der Funktion D.C.A.C. IX (Digital Cinema Auto Calibration) eingestellt werden.

  4. D.R.C.

    Leuchtet auf, wenn die Dynamikbereich-Komprimierung aktiviert wird.

  5. EQ

    Leuchtet auf, wenn der Equalizer aktiviert wird.

  6. BLUETOOTH-Anzeige

    [BT] leuchtet auf, wenn ein BLUETOOTH-Gerät angeschlossen wird. Die Anzeige blinkt während der Verbindungsherstellung.

    [BT TX] leuchtet auf, wenn [Bluetooth-Modus] auf [Sender] eingestellt wird.

  7. ZONE2

    Leuchtet auf, wenn die Stromversorgung für Zone 2 eingeschaltet wird.

  8. ST (nur für US-, Kanada- und Asien-Pazifik-Modelle)

    Leuchtet auf, wenn die Einheit eine UKW-Stereosendung einstellt.

  9. HDMI OUT A + B

    Zeigt die Buchsen HDMI OUT an, die gegenwärtig die Audio-/Videosignale ausgeben.

  10. Lautsprechersystemanzeige

  11. ZONE3

    Leuchtet auf, wenn die Stromversorgung für Zone 3 eingeschaltet wird.

  12. Neural:X

    Leuchtet auf, wenn DTS Neural:X-Decodierung aktiviert wird.

  13. DSur

    Leuchtet auf, wenn Dolby Surround-Decodierung aktiviert wird.

    Diese Anzeige leuchtet je nach der Einstellung des Lautsprechermusters eventuell nicht auf.

  14. DSD Native

    Leuchtet auf, wenn die Funktion DSD Native aktiviert wird.

  15. IN-CEILING

    Leuchtet auf, wenn Deckenlautsprecher-Modus aktiviert wird.

  16. NETWORK

    Leuchtet auf, wenn die Einheit mit einem WLAN oder Kabel-LAN verbunden ist.

  17. UPDATE

    Leuchtet auf, wenn neue Software verfügbar ist.

  18. Eingangsanzeige

    Leuchtet auf, um die aktuellen Eingangssignale zur Einheit anzuzeigen.

    HDMI
    Digitalsignale werden durch die ausgewählte Buchse HDMI IN eingegeben.

    eARC (ARC)
    [eARC] leuchtet auf, wenn eARC-Signale durch die Buchse HDMI OUT A (TV) eingegeben werden, und [ARC] für ARC-Signale.

    COAX
    Digitalsignale werden durch die Buchse COAXIAL IN SA-CD/CD eingegeben.

    OPT
    Digitalsignale werden durch die Buchse OPTICAL IN TV eingegeben.
