Memasang Bar Speaker di Dinding

Bar speaker

Catatan

  • Siapkan sekrup (tidak disertakan) yang cocok dengan bahan dan stabilitas dinding. Tergantung bahannya, dinding bisa rusak.
  • Kencangkan sekrup dengan aman di balok dinding.
  • Gantung bar speaker secara horizontal di dinding cor.
  • Mintalah bantuan dealer Sony atau kontraktor berlisensi untuk melakukan pemasangan dan berhati-hatilah saat melakukan pemasangan.
  • Sony tidak bertanggung jawab atas kecelakaan atau kerusakan karena kesalahan pemasangan, dinding yang tidak cukup stabil, pemasangan sekrup yang kurang tepat, bencana alam, dll.
  • Demi keselamatan, butuh dua orang atau lebih untuk menggantung bar speaker ini.
  1. Siapkan dua sekrup (tidak disertakan) yang cocok dengan lubang dudukan dinding di belakang bar speaker.

    Ilustrasi yang menunjukkan ukuran sekrup. Gunakan sekrup yang memiliki diameter ulir 4 mm dan memiliki panjang (tidak termasuk kepala sekrup) lebih dari 30 mm.

    (a) 4 mm

    (b) Lebih dari 30 mm


    Lubang di bagian belakang bar speaker

    Ilustrasi yang menunjukkan ukuran lubang di sisi belakang bar speaker. Bagian atasnya memiliki lebar 5 mm dan bagian bawahnya memiliki lebar 10 mm.

    (c) 5 mm

    (d) 10 mm

  2. Sejajarkan garis vertikal di atas " GARIS TENGAH TV" yang tercetak di TEMPLATE BRAKET PEMASANGAN DINDING (disertakan) dengan sisi tengah lebar TV Anda.

    Sejajarkan GARIS TENGAH TV, yaitu garis tengah dari lebar TEMPLATE BRAKET PEMASANGAN DINDING, dengan garis tengah dari lebar TV.

    Titik tengah TV

    TEMPLATE BRAKET PEMASANGAN DINDING

  3. Sejajarkan " GARIS BAWAH TV" yang tercetak pada TEMPLATE BRAKET PEMASANGAN DINDING dengan bagian bawah TV, lalu tempelkan TEMPLATE BRAKET PEMASANGAN DINDING di dinding dengan selotip yang dijual bebas, dll.

    TEMPLATE BRAKET PEMASANGAN DINDING

    Selotip perekat, dll.

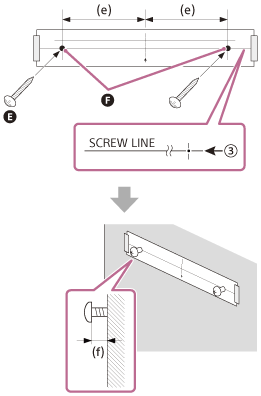

  4. Kencangkan sekrup yang disiapkan di langkah 1 dengan aman ke tanda sekrup pada " GARIS SEKRUP" yang tercetak pada TEMPLATE BRAKET PEMASANGAN DINDING.

    Ada lingkaran hitam yang menunjukkan posisi pemasangan sekrup 270 mm ke sisi kiri dan kanan garis tengah TEMPLATE BRAKET PEMASANGAN DINDING. Kencangkan sekrup ke dalam tanda-tanda ini. Beri jarak antara 10 mm dan 11 mm antara kepala sekrup dan dinding.

    Sekrup

    Tanda

    (e) 270 mm

    (f) 10 mm hingga 11 mm

  5. Lepaskan TEMPLATE BRAKET PEMASANGAN DINDING.
  6. Gantung bar speaker di sekrup tersebut.

    Sejajarkan lubang di belakang bar speaker menggunakan sekrup, lalu gantung bar speaker di kedua sekrup tersebut.

    Gantung bar speaker agar sekrup yang terpasang di langkah 4 melewati lubang pada sisi belakang bar speaker dan bar speaker digantung pada sekrup.

Catatan

  • Saat menempelkan TEMPLATE BRAKET PEMASANGAN DINDING di dinding, ratakan sehalus mungkin.
  • Pasang bar speaker terpisah dari TV dengan jarak 70 mm atau lebih.
