Найменування компонентів

Частини корпусу

  1. Вітрозахисний екран

  2. Держак мікрофона

  3. Мікрофон

  4. Диск блокування

  5. Багатоінтерфейсна колодка

    Примітка

    • Не торкайтеся голими руками роз'єму багатоінтерфейсної колодки.

  6. Кришка захисту роз’єму

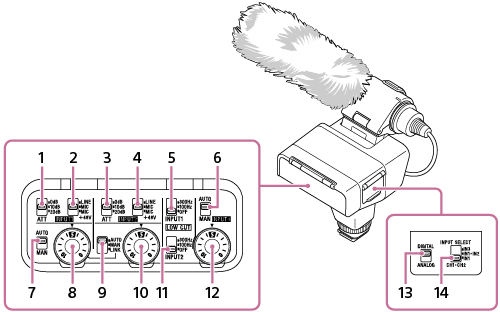

Перемикачі та диски

  1. Перемикач ATT (INPUT1)

    Виберіть стандартний рівень вхідного сигналу гнізда INPUT1. Ця настройка перемикача діє, коли перемикач INPUT1 (LINE/MIC/MIC+48V) встановлено в «MIC» або «MIC+48V».

  2. Перемикач INPUT1 (LINE/MIC/MIC+48V)

    Виберіть опцію, яка підходить для пристрою, підключеного до гнізда INPUT1.

  3. Перемикач ATT (INPUT2)

    Виберіть стандартний рівень вхідного сигналу гнізда INPUT2. Ця настройка перемикача діє, коли перемикач INPUT2 (LINE/MIC/MIC+48V) встановлено в «MIC» або «MIC+48V».

  4. Перемикач INPUT2 (LINE/MIC/MIC+48V)

    Виберіть опцію, яка підходить для пристрою, підключеного до гнізда INPUT2.

  5. Перемикач LOW CUT (INPUT1)

    Скористайтесь цим перемикачем, щоб звести до мінімуму небажані шуми, послабивши низькочастотні компоненти вхідного аудіосигналу з гнізда INPUT1.

  6. Перемикач AUTO/MAN (INPUT3)

    Виберіть спосіб (Авто/Вручну) для регулювання рівня гучності вхідного аудіосигналу з гнізда INPUT3.

  7. Перемикач AUTO/MAN (INPUT1)

    Виберіть спосіб (Авто/Вручну) для регулювання рівня гучності вхідного аудіосигналу з гнізда INPUT1.

  8. Диск AUDIO LEVEL (INPUT1)

    Відрегулюйте рівень гучності запису вхідного аудіосигналу з гнізда INPUT1.

  9. Перемикач AUTO/MAN/LINK (INPUT2)

    Виберіть спосіб (Авто/Вручну/Прив’язка до INPUT1) для регулювання рівня гучності вхідного аудіосигналу з гнізда INPUT2.

  10. Диск AUDIO LEVEL (INPUT2)

    Відрегулюйте рівень гучності запису вхідного аудіосигналу з гнізда INPUT2.

  11. Перемикач LOW CUT (INPUT2)

    Скористайтесь цим перемикачем, щоб звести до мінімуму небажані шуми, послабивши низькочастотні компоненти вхідного аудіосигналу з гнізда INPUT2.

  12. Диск AUDIO LEVEL (INPUT3)

    Відрегулюйте рівень гучності запису вхідного аудіосигналу з гнізда INPUT3.

  13. Перемикач DIGITAL/ANALOG

    Виберіть цифровий або аналоговий тип вхідного сигналу.

    Якщо камера сумісна з цифровим аудіоінтерфейсом багатоінтерфейсного роз’єму, встановіть перемикач у «DIGITAL».

    Це дозволить пристрою і прикріпленій камері обмінюватися між собою цифровими сигналами і забезпечити аудіозапис із мінімумом шуму, який вноситься.

  14. Перемикач INPUT SELECT

    Виберіть аудіовхід для запису аудіосигналу на канали прикріпленої камери.

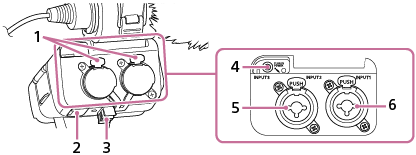

Порти і гнізда

  1. Важіль роз’єднання

  2. Порт micro USB

  3. Держак кабелю

  4. Гніздо INPUT3 (Стереофонічне міні-гніздо, сумісне з живленням через штекер)

  5. Гніздо INPUT2 (3-контактне XLR/TRS, типу мама, сумісне з фантомним живленням)

  6. Гніздо INPUT1 (3-контактне XLR/TRS, типу мама, сумісне з фантомним живленням)
