Прикріплення/зняття мікрофона, що додається

Прикріпіть мікрофон, що додається (ECM-XM1), до адаптера XLR.

Примітка

  • Перед прикріпленням/зняттям мікрофона до адаптера обов’язково встановіть перемикач INPUT1 (LINE/MIC/MIC+48V) у відмінне від «MIC+48V» положення. В той час як перемикач встановлено в «MIC+48V», підключення/відключення кабелю від мікрофона може призвести до виникнення гучного шуму або несправності мікрофона.

  1. Встановіть вітрозахисний екран, що додається, поверх мікрофона.

  2. Розблокуйте тримач мікрофона і відкрийте кришку тримача.

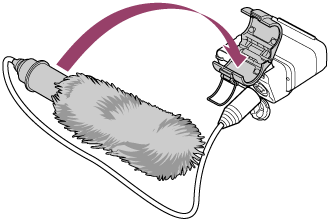

  3. Встановіть мікрофон на тримач мікрофона таким чином, щоб назву моделі (ECM-XM1), яку нанесено на мікрофон, було направлено вперед, закрийте кришку тримача, а потім зафіксуйте тримач.

  4. Під’єднайте кабель від мікрофона до гнізда INPUT1 на адаптері XLR.

  5. Заправте кабель від мікрофона в тримач кабелю на адаптері XLR.

    Не тягніть кабель з надмірним зусиллям і не допускайте вигину кабелю перед тим, як заправити його в тримач кабелю, щоб уникнути можливого надмірного нахилу мікрофона, прикріпленого до тримача мікрофона.

    Щоб досягти достатнього віброізоляційного ефекту, обов’язково уникайте надмірного нахилу мікрофона.

  6. Встановіть перемикач INPUT1 (LINE/MIC/MIC+48V) в «MIC+48V».

Щоб зняти мікрофон

  1. Встановіть перемикач INPUT1 (LINE/MIC/MIC+48V) у відмінне від «MIC+48V» положення.

  2. Натисніть і утримуйте важіль роз’єднання, візьміться за штекер кабелю від мікрофона і витягніть кабель.

  3. Витягніть мікрофон із тримача мікрофона.
