Прикріплення/зняття адаптера XLR до/з камери
Прикріпіть адаптер XLR до камери.
Примітка
-
Перед прикріпленням/зняттям адаптера до/з камери вимкніть живлення камери.
-
Зніміть кришку захисту роз'єму з адаптера XLR.
-
Всуньте багатоінтерфейсну колодку адаптера XLR у роз’єм на камері (
), а потім поверніть диск блокування в напрямку «LOCK» (
), щоб міцно зафіксувати адаптер.
Якщо багатоінтерфейсну колодку важко вставити в роз’єм, поверніть диск блокування проти годинникової стрілки до упору, а потім повторіть спробу.
Для зняття адаптера XLR
Вимкніть живлення камери, поверніть диск блокування проти годинникової стрілки до упору, а потім витягніть багатоінтерфейсну колодку з роз’єму.
При використанні для підключення подовжувального кабелю для аудіо
Як альтернатива при підключенні адаптера XLR до камери можна використовувати подовжувальний кабель для аудіо, що додається.
Використання цього кабелю для підключення доречно, якщо камера встановлена віддалено і для запису використовується мікрофон, прикріплений до адаптера XLR.
Примітка
-
Використання подовжувального кабелю для аудіо, що додається, з відмінними від XLR-K3M виробами може вплинути на його характеристики та призвести до нещасних випадків або несправності.
-
Зніміть кришки захисту роз'ємів з адаптера XLR та подовжувального кабелю для аудіо.
-
Всуньте багатоінтерфейсну колодку адаптера XLR у роз’єм подовжувального кабелю для аудіо (
), а потім поверніть диск блокування в напрямку «LOCK» (), щоб міцно зафіксувати адаптер.
-

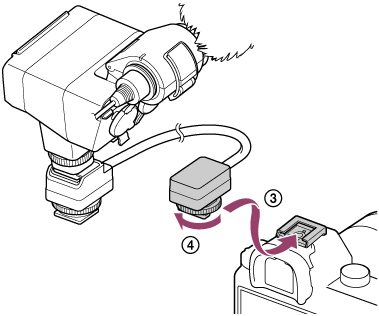

Всуньте багатоінтерфейсну колодку подовжувального кабелю для аудіо в роз’єм на камері (
), а потім поверніть диск блокування в напрямку «LOCK» (
), щоб міцно зафіксувати кабель.
