Ugradnja prema gore na visokom fiksnom mjestu

Ova tema opisuje postupak montiranja jedinice prema gore na visokom mjestu s pomoću nosača za strop (CIB-PCM1 (dodatno)).

  • Za montiranje jedinice na visoko mjesto unajmite profesionalnog izvođača.
  • Kad montirate na visoko mjesto, pobrinite se da površina za montiranje i materijal za montiranje (bez dodatne opreme) može podržati 200 kg (440 lb 14,8 oz) ili više, a zatim montirajte jedinicu kako je opisano u Vodiču za pomoć. Ako montaža nije dovoljno stabilna, jedinica može pasti i uzrokovati ozbiljne ozljede.
  • Pričvrstite isporučen konop žice za sprječavanje pada na nosač za strop CIB-PCM1 (dodatno) kako jedinica ne bi pala.
  • Kad se jedinica montira na visoko mjesto, jednom godišnje provjerite je li se montaža otpustila. Skratite intervalni pregled u skladu s uvjetima upotrebe.

Napomena o postavljanju

  • Kako biste zaštitili objektiv i blok priključaka objektiva jedinice, ostavite kapicu i poklopac na objektiv sve dok ga ne pričvrstite.
  • Kako se ne pojavio kvar objektiva, nemojte držati dijelove objektiva dok rade.
  • Kako se ne bi pojavio kvar jedinice, nemojte držati glavu fotoaparata tijekom rada.
  1. Provjerite dodatnu opremu za montiranje na visoko mjesto i prostor za montiranje.

    Komplet nosača za strop CIB-PCM1 (dodatno)

    Prije početka provjerite da imate sljedeće dijelove.

    • Nosač tijela (1)
    • Nosač za strop (1)
    • Poklopac gumb za otpuštanje objektiva (1)
    • Konop žice za sprečavanje pada (1)
    • Vijci +PSW M3×8 (9)
    • Vijak od nehrđajućeg čelika +PSW M4x8 za konop žice za sprečavanje pada (1)

    Note

    • Konop žice za sprečavanje pada osmišljen je da podržava jedinicu kad je spuštena. Nemojte dodavati bilo kakvo opterećenje osim onog jedinice.

    Prostor za montiranje

    Pogledajte sljedeći nacrt kako biste odredili mjesto i smjer montaže, uzimajući u obzir potreban prostor za okretanje objektiva i ožičenje stražnjeg dijela jedinice.

    A: raspon pokreta glave fotoaparata (npr. SEL70200GM2 (s pričvršćenim SEL20TC): Ø340)

    B: nosač za strop (otvor na strani površine za montiranje (Ø60))

    C: otvor za poravnavanje montaže

    Note

    • Montirajte na stabilnu lokaciju koja nije podložna vibracijama. Lokacije koje su sklone vibracijama mogu uzrokovati vibracije na fotografijama.
    • Ako se jedinica mora postaviti na nagnutu površinu, održavajte je unutar ±15° vodoravne površine i poduzmite mjere tako da jedinica ne padne.
  2. Povucite polugu zaključavanja pomicanja/nagibanja u položaj LOCK kako biste zaključali pomicanje/nagibanje glave fotoaparata.

    Note

    • Ako se pomicanje/nagibanje glave fotoaparata ne zaključava kad je poluga zaključavanja u položaju LOCK, ručno pomaknite glavu fotoaparata dok se ne zaključa na mjestu.
  3. Pričvrstite nosač tijela na dno jedinice s pomoću šest isporučenih vijaka (M3×8).

    Upotrijebite isporučene vijke. Ako upotrijebite vijke koji nisu isporučeni, možete oštetiti unutrašnjost jedinice.

  4. Pričvrstite konop žice za sprečavanje pada na nosač tijela.

    A: isporučeni konop žice

    B: isporučeni križni vijak (M4×8)

    C: metalna omča konopa žice

    Upotrijebite isporučeni vijak. Upotreba drugih vijaka može smanjiti učinkovitost funkcije konopa žice.

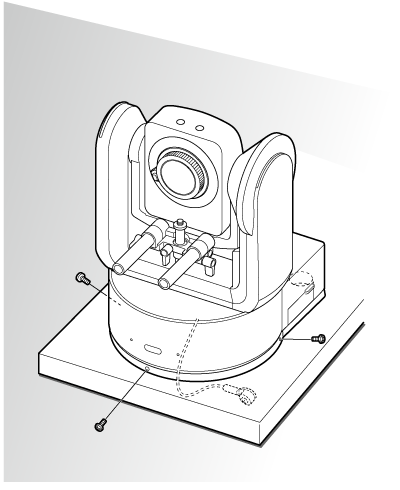

  5. Pričvrstite nosač za strop na površinu, poput police, na koju se može montirati.

    A: zid

    B: oznaka ? (smjer fotoaparata prema naprijed)

    C: otvor za priključivanje kabela

    D: polica ili druga površina za montiranje

  6. Pričvrstite konop žice za sprečavanje pada na točku u blizini površine za montiranje.

    Upotrijebite vijak kapice šesterokutne utičnice M5 (3/16 inča) (dodatno) i pričvrstite ga na predmet u blizini police ili površine na kojoj je nosač pričvršćen.

    A: konop žice

    B: vijak kapice šesterokutne utičnice (M5, 3/16 inča)

  7. Poravnajte otvor vijka ? na prednjem tijelu nosača tijela s otvorom nosača za strop ?, umetnite jedinicu i privremeno fiksirajte nosač kućišta na nosač za strop okretanje jedinice u smjeru kazaljki na satu.

    A: otvor ?

    B: otvor ?

  8. Pričvrstite nosač tijela i nosač za strop s pomoću tri isporučena vijka za zaključavanje rotacije (M3×8).

  9. Provjerite stanje montiranja.

    Točnije provjerite sljedeće stavke.

    • Ispravno pričvršćeni vijci za montiranje.
    • Konop žice za sprečavanje pada je ispravno pričvršćen i nije zakrenut.
    • Jedinica je montirana u istoj razini (bez naginjanja ili klimanja).
    • Jedinica se slobodno ne kreće kad se zakrene.

Zatim pričvrstite objektiv. Pogledajte odjeljak „Pričvršćivanje objektiva” uzimajući u obzir informacije navedene u odjeljku „Mjere opreza prilikom pričvršćivanja/uklanjanja objektiva”, „Provjera prekidača objektiva” i „Mjere opreza prilikom upotrebe objektiva za zumiranje”.

Note

  • Nakon pričvršćivanja objektiva provjerite da je sigurno pričvršćen.

    Objektiv nema zaštitu od pada. Tvrtka Sony ne preuzima nikakvu odgovornost za pad objektiva s jedinice.
