Ugradnja na strop

Ova tema opisuje postupak montiranja jedinice na strop s pomoću nosača za strop (CIB-PCM1 (dodatno)).

  • Za montiranje jedinice na strop unajmite profesionalnog izvođača.
  • Kad montirate na strop, pobrinite se da površina za montiranje i materijal za montiranje (bez dodatne opreme) može podržati do 200 kg (440 lb 14,8) ili više, a zatim montirajte jedinicu kako je opisano u Vodiču za pomoć. Ako montaža nije dovoljno stabilna, jedinica može pasti i uzrokovati ozbiljne ozljede.
  • Pričvrstite isporučen konop žice za sprječavanje pada na nosač za strop CIB-PCM1 (dodatno) kako jedinica ne bi pala.
  • Kad se jedinica montira na strop, jednom godišnje provjerite je li se montaža otpustila. Skratite intervalni pregled u skladu s uvjetima upotrebe.

Napomena o postavljanju

  • Kako biste zaštitili objektiv i blok priključaka objektiva jedinice, ostavite kapicu i poklopac na objektiv sve dok ga ne pričvrstite.
  • Kako se ne pojavio kvar objektiva, nemojte držati dijelove objektiva dok rade.
  • Kako se ne bi pojavio kvar jedinice, nemojte držati glavu fotoaparata tijekom rada.
  1. Provjerite dodatnu opremu za montiranje na strop i prostor za montiranje.

    Komplet nosača za strop CIB-PCM1 (dodatno)

    Prije početka provjerite da imate sljedeće dijelove.

    • Nosač tijela (1)
    • Nosač za strop (1)
    • Poklopac gumb za otpuštanje objektiva (1)
    • Konop žice za sprečavanje pada (1)
    • Vijci +PSW M3×8 (9)
    • Vijak od nehrđajućeg čelika +PSW M4×8 za konop žice za sprečavanje pada (1)

    Note

    • Konop žice za sprečavanje pada osmišljen je da podržava jedinicu kad je spuštena. Nemojte dodavati bilo kakvo opterećenje osim onog jedinice.

    Prostor za montiranje

    Pogledajte sljedeći nacrt kako biste odredili mjesto i smjer montaže, uzimajući u obzir potreban prostor za okretanje objektiva i ožičenje stražnjeg dijela jedinice.

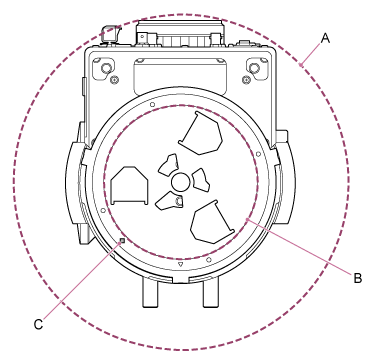

    A: raspon pokreta glave fotoaparata (npr. SEL70200GM2 (s pričvršćenim SEL20TC): Ø340)

    B: nosač za strop (otvor na stropu (Ø60))

    C: otvor za poravnavanje montaže

    Note

    • Montirajte na strop (npr. betonski) dovoljne izdržljivosti.
    • Za montiranje jedinice na strop nedovoljne izdržljivosti omogućite dovoljno ojačanje.
    • Montirajte na stabilnu lokaciju koja nije podložna vibracijama. Lokacije koje su sklone vibracijama mogu uzrokovati vibracije na fotografijama.
    • Ako se jedinica mora postaviti na nagnutu površinu, održavajte je unutar ±15° vodoravne površine i poduzmite mjere tako da jedinica ne padne.
    • Strana suprotna otvoru ? na nosaču za strop je u smjeru snimanja (prednja strana fotoaparata).
  2. Povucite polugu zaključavanja pomicanja/nagibanja u položaj UNLOCK kako biste otključali pomicanje/nagibanje i zakrenuli glavu fotoaparata za 180° u smjeru nagibanja.
  3. Povucite polugu zaključavanja pomicanja/nagibanja u položaj LOCK kako biste zaključali pomicanje/nagibanje glave fotoaparata.

    Glava fotoaparata okrenuta za 180°

    Note

    • Ako se pomicanje/nagibanje glave fotoaparata ne zaključava kad je poluga zaključavanja u položaju LOCK, ručno pomaknite glavu fotoaparata dok se ne zaključa na mjestu.
  4. Pričvrstite nosač tijela na dno jedinice s pomoću šest isporučenih vijaka (M3×8).

    Upotrijebite isporučene vijke. Ako upotrijebite vijke koji nisu isporučeni, možete oštetiti unutrašnjost jedinice.

  5. Pričvrstite nosač za strop na ploču za montiranje (dodatno), a zatim pričvrstite ploču na strop.

    A: nosač za strop

    B: strop

    C: ploča za montiranje

    D: otvor ?

    Pričvrstite nosač u skladu sa smjerom nosača za strop

    Pobrinite se da je pri montiranju na strop prednji dio fotoaparata na suprotnoj strani od nosača za strop u odnosu na normalno montiranje prema gore. Ispravno montirajte prema dijagramu koji označava smjer montaže.

    A: prednji dio za montiranje prema gore (smjer otvora ?)

    B: prednji dio za montiranje na strop

    Note

    • Materijal površine za montiranje odgovornost je kupca.
  6. Pričvrstite konop žice za sprečavanje pada na strop.

    A: nosač za strop

    B: vijak kapice šesterokutne utičnice (M5, 3/16 inča)

    C: konop žice (isporučen)

    D: ploča za montiranje

    E: strop

  7. Povucite konop žice za sprečavanje pada kroz otvor u sredini nosača za strop, a zatim ga pričvrstite na nosač za tijelo.

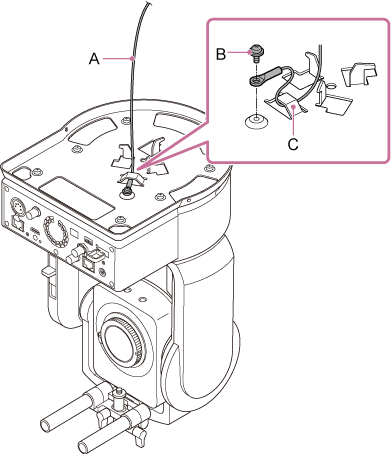

    Navedite konop žice za sprečavanje pada kroz metalnu omču nosača za tijelo i sigurno ga pričvrstite na nosač s pomoću isporučenog vijka od nehrđajućeg čelika (M4×8).

    A: isporučeni konop žice

    B: isporučeni križni vijak (M4×8)

    C: metalna omča konopa žice

    Upotrijebite isporučeni vijak. Upotreba drugih vijaka može smanjiti učinkovitost funkcije konopa žice.

    Note

    • Preporuča se da jedna osoba drži jedinicu, kako je prikazano na sljedećem dijagramu, dok druga osoba montira jedinicu.

    • Nemojte držati glavu fotoaparata ili nosač za objektiv dok montirate jedinicu. Postoji rizik od štete ili ozljede ako jedinica padne.
    • Pobrinite se da ne dođe do kratkog spoja ožičenja električnih priključaka i kabela padom konopa žice za sprečavanje pada.
    • Montaža može nositi povišenu masu do 8,8 kg (19 lb 6,4 oz) (uključujući objektiv). Kako jedinica ne bi pala, nemojte premašiti maksimalnu očekivanu masu.

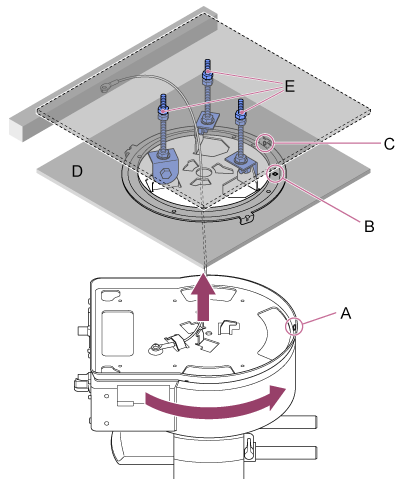

  8. Poravnajte otvor vijka (A) na nosaču za tijelo s otvorom ? (B) na nosaču za strop, umetnite jedinicu i zakrenite je za 60 stupnjeva u smjeru kazaljki na stopu sve dok se otvor vijka (A) i otvor vijka (C) ne poravnaju.

    A: otvor vijka na nosaču tijela

    B: otvor vijka na nosaču za strop (otvor ?)

    C: otvor vijka

    D: strop

    E: ploča za montiranje

  9. Pričvrstite nosač tijela i nosač za strop s pomoću tri isporučena vijka za zaključavanje rotacije (M3×8).

  10. Provjerite stanje montiranja.

    Točnije provjerite sljedeće stavke.

    • Ispravno pričvršćeni vijci za montiranje.
    • Konop žice za sprečavanje pada je ispravno pričvršćen i nije zakrenut.
    • Jedinica je montirana u istoj razini (bez naginjanja ili klimanja).
    • Jedinica se slobodno ne kreće kad se zakrene.

Zatim pričvrstite objektiv. Pogledajte odjeljak „Pričvršćivanje objektiva” uzimajući u obzir informacije navedene u odjeljku „Mjere opreza prilikom pričvršćivanja/uklanjanja objektiva”, „Provjera prekidača objektiva” i „Mjere opreza prilikom upotrebe objektiva za zumiranje”.

Note

  • Kako biste ispravno rukovali pomicanjem/nagibanjem kad je jedinica montirana na strop, postavite funkciju [Pan-Tilt] > [Direction] > [Ceiling] na [On] u web-izborniku.

  • Nakon pričvršćivanja objektiva provjerite da je sigurno pričvršćen.

    Objektiv nema zaštitu od pada. Tvrtka Sony ne preuzima nikakvu odgovornost za pad objektiva s jedinice.
