Postavljanje objektiva

Ova tema opisuje kako pričvrstiti objektiv E-mount ili A-mount.

Note

  • Kada upotrebljavate objektiv A-mount, iris se postavlja ručno, a fokusiranje je postavljeno na MF.
  1. Povucite polugu zaključavanja pomicanja/nagibanja u položaj LOCK kako biste zaključali pomicanje/nagibanje glave fotoaparata.

    Note

    • Ako se pomicanje/nagibanje glave fotoaparata ne zaključava kad je poluga zaključavanja u položaju LOCK, ručno pomaknite glavu fotoaparata dok se ne zaključa na mjestu.
  2. Okrenite polugu stezaljke za vijak za pričvršćivanje postolja za nosač objektiva u smjeru suprotnom od kazaljki na satu kako biste otpustili bravu, a zatim pomaknite vijak za pričvršćivanje postolja za nosač objektiva u položaj koji ne ometa objektiv.

    A: ispravno

    B: neispravno

  3. Okrenite polugu zaključavanja glave fotoaparata u smjeru strelice kako biste otključali glavu fotoaparata.

    Note

    • Sve dok se fotoaparat ne zaključa ponovno, postoji opasnost da će se glava fotoaparata pomaknuti pod vlastitom težinom. Pridržavajte glavu fotoaparata rukom dok izvršavate radnje.
  4. Povucite glavu fotoaparata u prednji položaj.

  5. Okrenite polugu zaključavanja glave fotoaparata u smjeru strelice kako biste zaključali glavu fotoaparata.

  6. Uklonite kapicu i poklopac s jedinice i objektiva.
  7. Poravnajte oznaku montiranja objektiva (bijela) s jedinicom, pažljivo umetnite objektiv u glavu fotoaparata, a zatim okrenite objektiv u smjeru kazaljki na satu dok ne sjedne u zaključan položaj.

    A: oznake montiranja (bijelo)

    Note

    • Kako biste upotrijebili objektiv A-mount, pričvrstite adapter za montiranje objektiva (dodatno) na jedinicu i zatim pričvrstite objektiv A-mount.
  8. Okrenite polugu zaključavanja glave fotoaparata u smjeru strelice kako biste otključali glavu fotoaparata.

    Note

    • Sve dok se fotoaparat ne zaključa ponovno, postoji opasnost da će se glava fotoaparata pomaknuti pod vlastitom težinom. Pridržavajte glavu fotoaparata rukom dok izvršavate radnje.

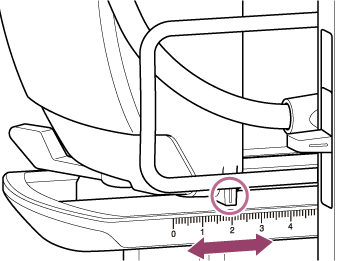

  9. Održavajte ravnotežu prema natrag/naprijed glave fotoaparata tako da je pomicanje postolja vodoravno.

    Ako upotrebljavate jedan od sljedećih objektiva, možete uravnotežiti jedinicu i objektiv prema ljestvici na postolju pomicanja.

    Položaj ljestvice Naziv objektiva
    0,5 SEL70200GM (s pričvršćenim SEL20TC)
    1,7 SEL70200GM
    2.0 SEL70200GM2 (s pričvršćenim SEL20TC)
    3 SELP28135G, SEL70200GM2
    3,5 SELP18110G
    3,6 SELC1635G
    4,3 SEL70200G
    5,0 ili više SEL1224GM, SEL1635GM, SELP1635G, SELP18105G, SELP1020G

    Note

    • Upotrijebite ljestvicu pomicanja postolja za grubu procjenu.
    • Kad pričvršćujete objektiv, provedite odgovarajuće prilagodbe za ravnotežu tako da se jedinica ne nagiba prema naprijed i natrag.
    • Prilagodite ravnotežu na vodoravnoj površini.
  10. Okrenite polugu zaključavanja glave fotoaparata u smjeru strelice kako biste zaključali glavu fotoaparata.

  11. Okrenite poluge stezaljki za nosač objektiva u smjeru suprotnom od kazaljki na satu kako biste otpustili jedinicu za nosač objektiva.

    A: poluga stezaljke šipke za nosač objektiva (2 mjesta)

    B: jedinica za nosač objektiva

  12. Pomaknite jedinicu za nosač objektiva tako da je postolje za nosač objektiva poravnato s vijkom za pričvršćivanje postolja za nosač objektiva, a zatim okrenite vijak u smjeru kazaljki na satu kako biste pričvrstili postolje za nosač objektiva.

    Note

    • Pobrinite se da je postolje za nosač objektiva okomito na vijak za pričvršćivanje postolja za nosač objektiva, a zatim zategnite.
  13. Okrenite polugu stezaljke za vijak za pričvršćivanje postolja za nosač objektiva u smjeru kazaljki na satu kako biste zaključali vijak za pričvršćivanje postolja za nosač objektiva.

    A: vijak za pričvršćivanje postolja za nosač objektiva

    B: otvor vijka za pričvršćivanje

    C: poluga stezaljke vijka za pričvršćivanje postolja za nosač objektiva

    Savjet

    • Ako se poluga stezaljke nalazi u položaju u kojem ju je teško okrenuti, otpustite je i zakrenite pod kut koji olakšava primjenu. Kad je u željenom položaju, zatvorite polugu stezaljke.

    A: poluga stezaljki vijka za pričvršćivanje postolja za nosač objektiva

    B: poluga stezaljke šipke za nosač objektiva

  14. Okrenite dvije poluge stezaljki šipki za nosač objektiva u smjeru kazaljki na satu kako biste osigurali jedinicu nosača objektiva.
  15. Provjerite da su obje poluge zategnute i da nisu labave, objektiv je pričvršćen i da je objektiv ispravno postavljen.
    • Ako je poluga labava ili objektiv nije ispravno pričvršćen, objektiv može pasti ili se oštetiti.
    • Kad upotrebljavate objektiv s motoriziranim zumiranjem E-mount, objektiv također mora biti zasebno kalibriran kako bi se ispravno ponovno vratili položaji za zumiranje pohranjeni u fotoaparatu kao unaprijed postavljeni položaji. Pojedinosti pogledajte u poglavlju „Kalibracija objektiva E-mount”.
