Konfigurácia počiatočných nastavení automatického zarámovania PTZ

Táto téma opisuje, ako nakonfigurovať počiatočné nastavenia automatického zarámovania PTZ.

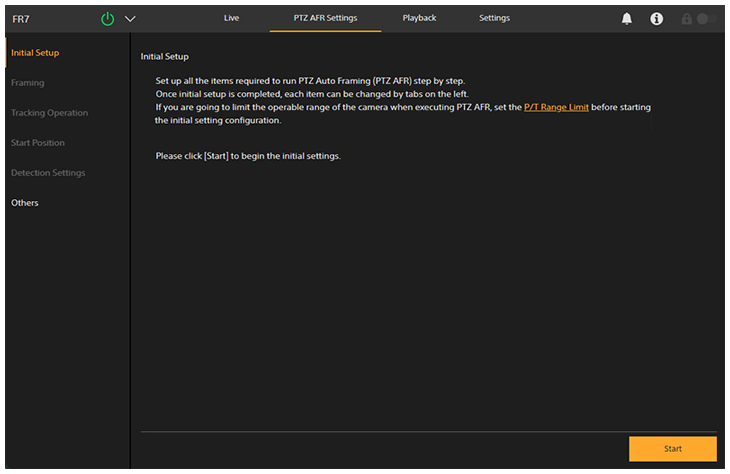

  1. Stlačte kartu [PTZ AFR Settings].

    Zobrazí sa obrazovka [Initial Setup] obrazovky nastavenia PTZ AFR.

  2. Skontrolujte popis na obrazovke a stlačte tlačidlo [Start].

    Rada

    • Tlačidlo [Start] sa zobrazí len pri prvej konfigurácii nastavení.

    Spustí sa konfigurácia nastavení automatického zarámovania PTZ.

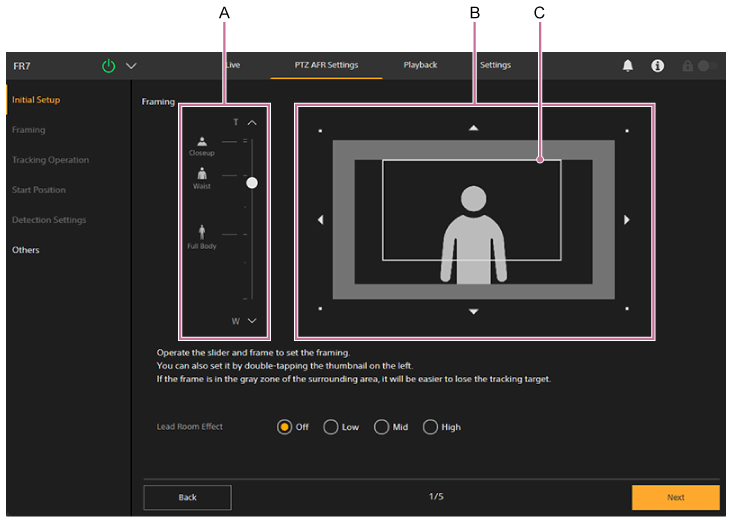

  3. Nastavte požadovanú kompozíciu automatického zarámovania PTZ na obrazovke [Framing].

    A: Posuvník veľkosti ľudského tela

    B: Panel pre nastavenie kompozície

    C: Kompozičný rámik

    Upravte veľkosť a polohu osoby na obrázku.

    [Lead Room Effect]: Nastaví silu efektu, ktorý vytvára biely priestor v kompozícii podľa orientácie tváre.

    Rada

    • Dvojkliknutím na ikonu na ľavej strane posuvníka veľkosti ľudského tela nastavíte kompozičný rám na veľkosť (pomer transfokácie) a polohu osoby pre danú ikonu.

    Poznámka

    • Ak biely kompozičný rám prekrýva sivú zónu, ľahko sa stratia ľudia pohybujúci sa v opačnom smere.
    • Ak záber komponujete tak, aby bola osoba veľká, ľahko sa vám stratí, ak sa bude rýchlo pohybovať. V takom prípade osobu zmenšite a umiestnite ju tak, aby mala dostatok priestoru na pohyb.
  4. Po dokončení konfigurácie stlačte tlačidlo [Next].

    Zobrazí sa ďalšia obrazovka nastavenia.

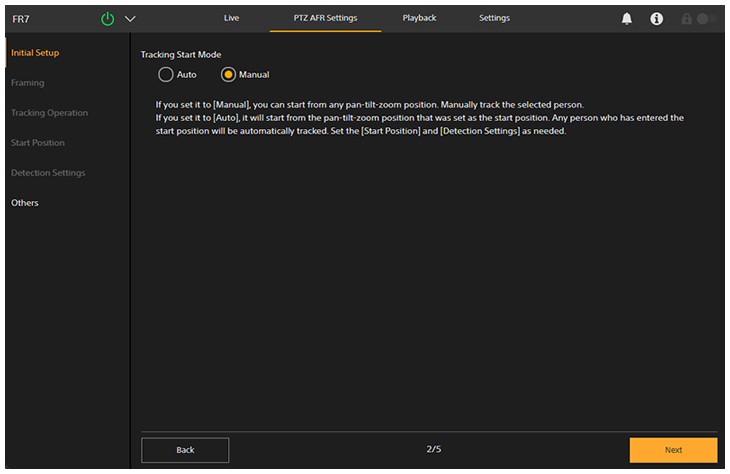

  5. Nastavte režim sledovania na obrazovke [Tracking Operation].

    Nastaví režim spustenia sledovania.

    • [Auto]: V tomto režime sa sledovanie osoby automaticky spustí, keď osoba vstúpi do určenej oblasti detekcie v zornom poli nakonfigurovanom pre počiatočnú pozíciu (režim automatického spustenia sledovania). Keď je toto nastavenie vybraté, je potrebná konfigurácia na obrazovke [Start Position] a [Detection Settings].
    • [Manual]: V tomto režime sa sledovanie nespustí, kým manuálne nezadáte osobu, ktorá sa má sledovať (režim manuálneho spustenia sledovania).
  6. Po dokončení konfigurácie stlačte tlačidlo [Next].

    Zobrazí sa ďalšia obrazovka nastavenia.

    • Keď je vybratá možnosť [Auto], prejdite na 7. krok.
    • Keď je vybratá možnosť [Manual], prejdite na 11. krok.

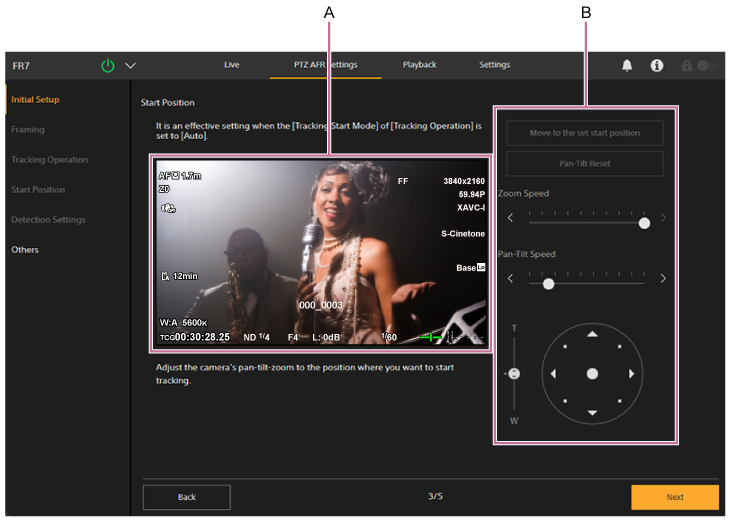

  7. Nastavte počiatočnú polohu pre automatické sledovanie na obrazovke [Start Position].

    Konfigurácia počiatočnej polohy, ktorá sa používa, keď je automatické zarámovanie PTZ v režime automatického spustenia sledovania. Toto nastavenie sa nevyžaduje pre režim manuálneho spustenia sledovania.

    Kamera sa vráti do východiskovej polohy, keď stlačíte tlačidlo (Reštartovať) na živej prevádzkovej obrazovke alebo ak sa stratí sledovanie osoby, ktorú ste sledovali.

    A: Obrazový panel kamery

    B: Ovládací panel zarámovania

    Nastavte počiatočnú polohu.

    • Pomocou ovládacieho panela zarámovania nastavte počiatočnú polohu na otáčanie, nakláňanie a transfokáciu obrazu kamery a zároveň sledujte obraz kamery na obrazovom paneli kamery. Pomocou posuvníkov môžete nastaviť rýchlosť prechodu medzi otáčaním/nakláňaním a transfokáciou.
    • V predvolenom nastavení je tlačidlo [Move to the set start position] vypnuté. Je povolené po dokončení počiatočnej konfigurácie. Jeho stlačením sa presuniete do aktuálne nakonfigurovanej počiatočnej polohy.
    • Stlačením tlačidla [Pan-Tilt Reset] vynulujete otáčanie/naklápanie. Stlačte tlačidlo, keď na prednom paneli jednotky súčasne bliká kontrolka POWER a kontrolka NETWORK alebo keď sa na ovládacom paneli zarámovania zobrazí [Execute Pan-Tilt Reset].

    Poznámka

    • Rekonfigurácia bude potrebná v nasledujúcich prípadoch.
      • Pri výmene objektívu alebo zmene nastavenia [Imager Scan Mode]
      • Keď sa počas operácie Clear Image Zoom zmení položka [Rec Format] > [Video Format] z 1920×1080 na 3840×2160
      • Keď sa zmení nastavenie [Zoom Type]
      • Keď je [S&Q Motion] > [Frame Rate] nastavené na hodnotu vyššiu ako 60fps
      • Keď sa zmení [P/T Range Limit]
      • Keď sa zmení [P/T Direction] > [Direction] > [Ceiling]
  8. Po dokončení konfigurácie stlačte tlačidlo [Next].

    Zobrazí sa ďalšia obrazovka nastavenia.

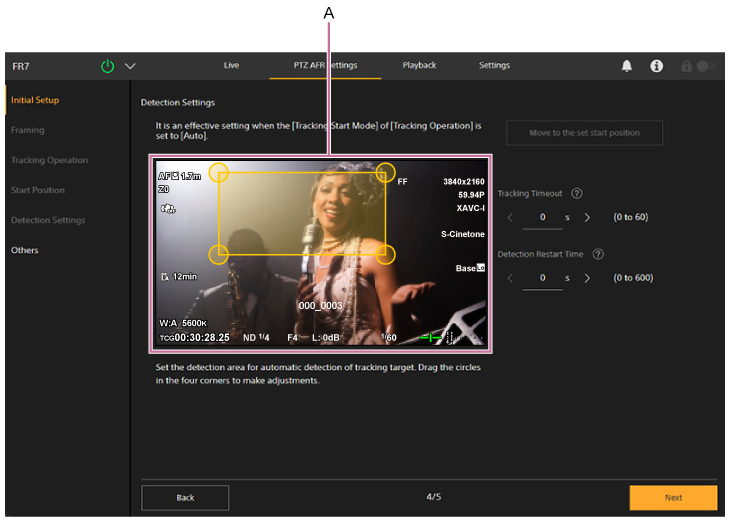

  9. Nastavte podrobné nastavenia týkajúce sa automatického spustenia sledovania na obrazovke [Detection Settings].

    Toto nastavenie sa nevyžaduje pre režim manuálneho spustenia sledovania.

    A: Panel nastavenia detekčného rozsahu

    Nastaví rozsah detekcie cieľovej osoby, ktorú chcete sledovať.

    • Rozsah sledovania nastavte ťahaním kruhov v štyroch rohoch oranžového rámu na paneli nastavenia rozsahu detekcie a zároveň sledujte obraz z kamery. Osoba, ktorá vstúpi do tohto rozsahu, sa stane cieľom automatického sledovania.
    • V predvolenom nastavení je tlačidlo [Move to the set start position] vypnuté. Je povolené po dokončení počiatočnej konfigurácie. Jeho stlačením sa presuniete do aktuálne nakonfigurovanej počiatočnej polohy.
    • [Tracking Timeout]: Nastavenie času návratu do počiatočnej polohy, ak sa stratí detekcia cieľovej tváre sledovania. Nastavením na 0 sekúnd vypnete funkciu časového limitu (predvolená hodnota: 0 sekúnd). Týmto sa nastaví čas, za ktorý kamera automaticky prestane sledovať osobu, ktorej tvár nie je viditeľná, napríklad diváka otočeného smerom od vás, ktorý sa môže omylom stať cieľom sledovania, a vráti sa do počiatočnej polohy.
    • [Detection Restart Time]: Nastavenie času od spustenia automatického sledovania do jeho automatického opätovného spustenia. Nastavením na 0 sekúnd vypnete funkciu automatického reštartu (predvolená hodnota: 0 sekúnd). Ak chcete počas snímania prepínať cieľ sledovania v pravidelných intervaloch, a nie sledovať len konkrétnu osobu, môžete nastaviť čas, kedy sa sledovanie automaticky zastaví a potom sa automaticky znovu spustí.

    Poznámka

    • Ak sa zmení nastavenie počiatočnej polohy, bude potrebná opätovná konfigurácia.
  10. Po dokončení konfigurácie stlačte tlačidlo [Next].

    Zobrazí sa ďalšia obrazovka nastavenia.

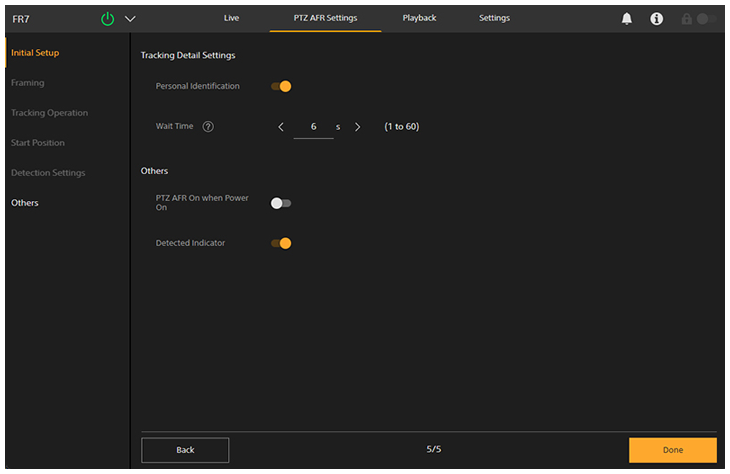

  11. Nakonfigurujte nastavenia na obrazovke [Others].

    Podľa potreby nakonfigurujte nasledujúce nastavenia.

    • [Personal Identification]: Pre normálnu prevádzku nastavte do polohy zapnuté. Nastavte do polohy vypnuté, ak chcete, aby kamera neustále automaticky sledovala osoby bez ich identifikácie.
    • [Wait Time]: Nastavte čas zastavenia otáčania/nakláňania/transfokácie a počkajte, keď sa stratí cieľ sledovania.
    • [PTZ AFR On when Power On]: Nastavte do polohy zapnuté, aby sa po zapnutí jednotky spustilo automatické zarámovanie PTZ.
    • [Detected Indicator]: Nastavenie do polohy zapnuté na zobrazenie rámčeka okolo tváre zistenej osoby ako cieľa alebo kandidáta na automatické sledovanie. Zobrazuje tiež rozsah detekcie pre počiatočnú polohu.

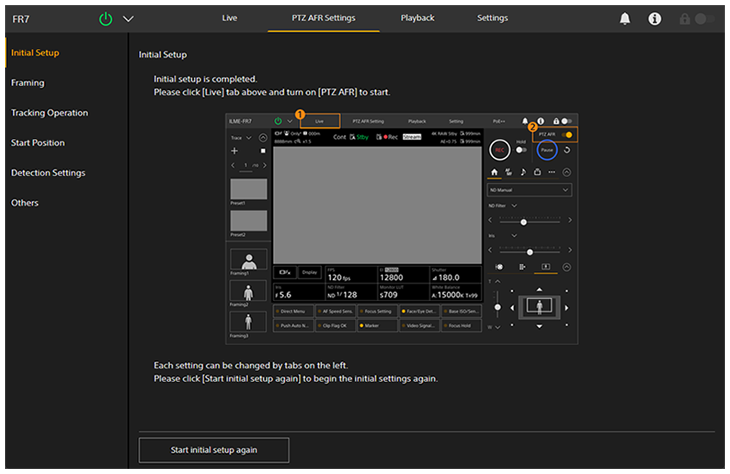

  12. Po dokončení konfigurácie stlačte tlačidlo [Done].

    Zobrazí sa nasledujúca obrazovka dokončenia.

    Konfigurácia počiatočných nastavení automatického zarámovania PTZ je dokončená.

Po dokončení úvodného nastavenia môžete otvoriť každú stránku samostatne z položiek na ľavej strane obrazovky nastavení PTZ AFR. Ak sa zmenia nejaké nastavenia, stlačením tlačidla [OK] na každej stránke použite nastavenia.
