Microfon shotgunECM-M1

Părțile de sus, din lateral și de jos

1. Microfon

2. Comutator ATT

   Selectați opțiunea, care este adecvată pentru volumul înregistrării audio. Pentru a înregistra sunete puternice și a reduce totodată distorsiunile la minimum, selectați „20dB”. Pentru a înregistra sunete foarte discrete, selectați „0dB”. Se recomandă să selectați o opțiune în timp ce monitorizați indicatorul de volum din cameră sau volumul înregistrării audio cu căști.

3. Comutator FILTER

   NC: Selectați această opțiune pentru a utiliza funcția filtrului de reducere a zgomotului. Zgomotele neplăcute sunt eliminate eficient prin intermediul procesării digitale a semnalului. Când calitatea sunetului nu vi se pare adecvată, selectați „OFF”.

   LC: Selectați această opțiune pentru a utiliza funcția filtrului trece-jos. Sunt reduse la minimum zgomotele nedorite, precum zgomotul vântului, cel al aparatelor de aer condiționat și vibrațiile.

   OFF: Selectați această opțiune pentru a dezactiva una dintre funcțiile filtrului.

   Notă

   • În cazul în care camera cuplată este utilizată în mod portabil în locuri liniștite, este posibil să se înregistreze un zgomot slab din cauza vibrațiilor.

     Dacă zgomotul produs de vibrații în înregistrare este deranjant, fixați comutatorul FILTER pe „LC” și repetați procesul.

4. Buton rotativ de blocare

5. Picior cu interfață multiplă

   Notă

   • Nu atingeți conectorul sistemului piciorului cu interfață multiplă cu mâinile goale.

6. Capac de protecție pentru conector

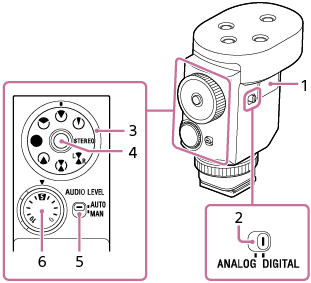

Spate, lateral

1. Port USB Type-C® (a se utiliza la întreținere și service)

   Notă

   • Nu se transmite curent electric prin portul USB Type-C. Pentru a evita defecțiunile, nu conectați la port niciun dispozitiv, precum un pachet de baterii mobil, în scopuri de alimentare electrică.

2. Comutator DIGITAL/ANALOG

   Selectați tipul de intrare digitală sau analogică.

   • În cazul în care camera este compatibilă cu interfața audio digitală a tălpii cu interfață multiplă, fixați comutatorul în poziția „DIGITAL”.

     Transmisia prin semnal digital dintre această unitate și cameră are următoarele avantaje față de transmisia prin semnal analogic activată prin setarea comutatorului DIGITAL/ANALOG în poziția „ANALOG”.

     • Înregistrare audio cu mai puțin zgomot

     • O întârziere audio mai scăzută în timpul înregistrării

     • Înregistrare cu semnal audio de 24 de biți (disponibilă doar în combinație cu o cameră compatibilă)

     • Înregistrarea cu 3 canale împreună cu 4 canale (disponibilă doar în combinație cu o cameră compatibilă)

     Notă

     • S-ar putea ca filmările înregistrate cu semnal audio de 24 de biți să nu fie redate normal pe dispozitive sau software incompatibil cu semnalul audio de 24 de biți, generându-se un volum neașteptat de mare sau lipsa sunetului.

   • În cazul în care camera nu este compatibilă cu interfața audio digitală a tălpii cu interfață multiplă, fixați comutatorul în poziția „ANALOG”.

     Când mesajul „Acest accesoriu nu este acceptat de dispozitiv şi nu poate fi utilizat.” se afișează pe cameră, fixați comutatorul în poziția „ANALOG”.

     Dacă operațiunea nu dă rezultate, consultați informațiile de aici.

3. Buton rotativ pentru mod direcționalitate

   : Superdirecțional

   : Unidirecțional

   : Omnidirecțional

   : Superdirecțional (Spate)

   : Superdirecțional (Față+Spate)

   : Superdirecțional (Față/Spate) separat

   : Stereo

   : Ultradirecțional

4. Buton blocare

   Prin apăsarea acestui buton, se blochează/deblochează butonul rotativ pentru mod direcționalitate.

5. Comutator AUTO/MAN

   AUTO: Nivelul volumului înregistrării este reglat automat.

   MAN: Reglați volumul înregistrării cu comutatorul rotativ AUDIO LEVEL.

6. Comutator rotativ AUDIO LEVEL

   Nivelul de volum al înregistrării poate fi reglat manual dacă se dorește o ajustare fină, când comutatorul AUTO/MAN este setat pe „MAN”.

   Se recomandă să ajustați nivelul în timp ce monitorizați indicatorul de volum din cameră sau volumul înregistrării audio cu căști.

Despre paravânt

Prin montarea paravântului pe microfonul unității, puteți reduce la minimum zgomotul provocat de vânt sau de respirație în microfon, zgomot care ar fi inclus în înregistrare.
