Identifikace součástí

Součásti jednotky

Obrázek zobrazující umístění částí konstrukce adaptéru XLR

  1. Držák mikrofonu

  2. Knoflík aretace

  3. Patka více rozhraní

    Poznámka

    • Nedotýkejte se konektoru patky více rozhraní holýma rukama.

  4. Ochranná krytka konektoru

Přepínače/knoflíky/konektory

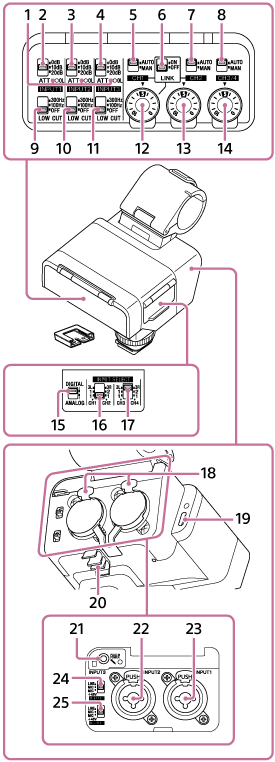

Obrázek zobrazující umístění částí přepínačů, knoflíků a konektorů na adaptéru XLR

  1. Kontrolky OL (přetížení)

    Rozsvítí se, když je vstupní zvukový signál dostatečně silný, aby způsobil analogové ořezání. V takových případech upravte vstupní úroveň pomocí připojeného zařízení nebo přepínače ATT na této jednotce tak, aby se kontrolka během provozu nerozsvítila.

  2. Přepínač ATT (INPUT1)

    Vybírá standardní úroveň vstupu u konektoru INPUT1. Toto nastavení přepínače je aktivní, když je přepínač INPUT1 (LINE/MIC/MIC+48V) nastaven do polohy „MIC“ nebo „MIC+48V“.

  3. Přepínač ATT (INPUT2)

    Vybírá standardní úroveň vstupu u konektoru INPUT2. Toto nastavení přepínače je aktivní, když je přepínač INPUT2 (LINE/MIC/MIC+48V) nastaven do polohy „MIC“ nebo „MIC+48V“.

  4. Přepínač ATT (INPUT3)

    Vybírá standardní úroveň vstupu u konektoru INPUT3.

  5. Přepínač AUTO/MAN (CH1)

    Vyberte metodu (automaticky/ručně) pro nastavení úrovně hlasitosti výstupního zvuku do CH1 na fotoaparátu nebo počítači.

  6. Přepínač LINK

    Nastavení přepínače na „ON“ umožňuje, aby úroveň hlasitosti záznamu zvukového výstupu do CH2 na fotoaparátu nebo počítači automaticky následovala úroveň CH1. To je užitečné při stereofonním záznamu do CH1 a CH2.

  7. Přepínač AUTO/MAN (CH2)

    Vyberte metodu (automaticky/ručně) pro nastavení úrovně hlasitosti výstupního zvuku do CH2 na fotoaparátu nebo počítači.

  8. Přepínač AUTO/MAN (CH3/4)

    Vyberte metodu (automaticky/ručně) pro nastavení úrovně hlasitosti výstupního zvuku do CH3 a CH4 na fotoaparátu.

  9. Přepínač LOW CUT (INPUT1)

    Tento přepínač slouží k minimalizaci nežádoucích šumů zeslabením nízkofrekvenčních složek vstupního zvuku z konektoru INPUT1. Toto nastavení přepínače je aktivní, když je přepínač INPUT1 (LINE/MIC/MIC+48V) nastaven do polohy „MIC“ nebo „MIC+48V“.

  10. Přepínač LOW CUT (INPUT2)

    Tento přepínač slouží k minimalizaci nežádoucích šumů zeslabením nízkofrekvenčních složek vstupního zvuku z konektoru INPUT2. Toto nastavení přepínače je aktivní, když je přepínač INPUT2 (LINE/MIC/MIC+48V) nastaven do polohy „MIC“ nebo „MIC+48V“.

  11. Přepínač LOW CUT (INPUT3)

    Tento přepínač slouží k minimalizaci nežádoucích šumů zeslabením nízkofrekvenčních složek vstupního zvuku z konektoru INPUT3.

  12. Knoflík AUDIO LEVEL (CH1)

    Nastavte úroveň hlasitosti záznamu výstupního zvuku do CH1 na fotoaparátu nebo počítači.

  13. Knoflík AUDIO LEVEL (CH2)

    Nastavte úroveň hlasitosti záznamu výstupního zvuku do CH2 na fotoaparátu nebo počítači.

  14. Knoflík AUDIO LEVEL (CH3/4)

    Nastavte úroveň hlasitosti záznamu výstupního zvuku do CH3 a CH4 na fotoaparátu.

  15. Přepínač DIGITAL/ANALOG

    Vyberte typ výstupu, digitální nebo analogový.

    Pokud patice Multi Interface na vašem fotoaparátu není kompatibilní s digitálním zvukovým rozhraním, nastavte přepínač na „ANALOG“.

  16. Přepínač INPUT SELECT (CH1/CH2)

    Vyberte vstupní zvuk, který má být výstupem do CH1 a CH2 na fotoaparátu nebo počítači.

  17. Přepínač INPUT SELECT (CH3/CH4)

    Vyberte vstupní zvuk, který má být výstupem do CH3 a CH4 na fotoaparátu.

  18. Uvolňovací páčka

  19. Port USB Type-C®

    Poznámka

    • Port USB Type-C na této jednotce slouží k připojení k počítači, který podporuje USB zvukový vstup. Vzhledem k tomu, že tento port nepodporuje vstup napájení z USB zdrojů napájení (včetně USB PD), jednotka nebude napájena, i když k nim bude připojena.

  20. Držák kabelů

  21. Konektor INPUT3 (stereofonní minikonektor, kompatibilní s napájením z přístroje)

  22. Konektor INPUT2 (3kolíkový XLR/TRS*, zásuvkového typu, kompatibilní se zdánlivým napájením +48 V)

    * 3pólový konektor (TIP: HOT, RING: COLD, SLEEVE: GND)

  23. Konektor INPUT1 (3kolíkový XLR/TRS*, zásuvkového typu, kompatibilní se zdánlivým napájením +48 V)

    * 3pólový konektor (TIP: HOT, RING: COLD, SLEEVE: GND)

  24. Přepínač INPUT2 (LINE/MIC/MIC+48V)

    Vybírá možnost vhodnou pro zařízení připojené ke konektoru INPUT2.

  25. Přepínač INPUT1 (LINE/MIC/MIC+48V)

    Vybírá možnost vhodnou pro zařízení připojené ke konektoru INPUT1.
