Připevnění této jednotky k fotoaparátu pomocí dodaného prodlužovacího audio kabelu pro sáňky
Připevněte tuto jednotku k fotoaparátu pomocí dodaného prodlužovacího audio kabelu pro sáňky.
Je to vhodné například při nahrávání s mikrofonem (není součástí dodávky) připojeným k jednotce z dálky.
Poznámka
-
Před připojením/odpojením prodlužovacího audio kabelu pro sáňky na/z fotoaparátu vypněte napájení fotoaparátu.
-
Prodlužovací audio kabel pro sáňky lze použít s audio doplňky pro zařízení vybavená paticí Multi Interface. Není kompatibilní s externími blesky.
Modely fotoaparátů kompatibilní s prodlužovacím audio kabelem pro sáňky naleznete na webu:
-
Mikrofon zobrazený na obrázku není součástí dodávky.
-

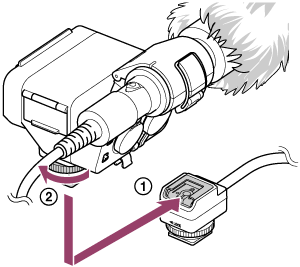

Vyjměte ochranné krytky konektoru z této jednotky a z prodlužovacího audio kabelu pro sáňky.
-
Zasuňte patku více rozhraní této jednotky do sáněk prodlužovacího audio kabelu pro sáňky (
), a pak otočte knoflíkem aretace ve směru „LOCK“, abyste jednotku pevně zajistili (
).
Je-li obtížné zasunout patku více rozhraní do patice, otočte knoflík aretace až na doraz proti směru hodinových ručiček a pak to zkuste znovu.
-

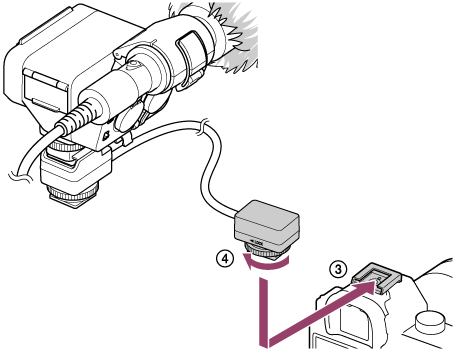

Zasuňte patku více rozhraní prodlužovacího audio kabelu pro sáňky do sáněk na fotoaparátu (
), a pak otočte knoflíkem aretace ve směru „LOCK“, abyste prodlužovací audio kabel pro sáňky pevně zajistili (
).
Je-li obtížné zasunout patku více rozhraní do patice, otočte knoflík aretace až na doraz proti směru hodinových ručiček a pak to zkuste znovu.
Použití dodaného zesilovacího nástavce pro prodlužovací audio kabel pro sáňky
Při připojování této jednotky k soupravě fotoaparátu nebo podobnému vybavení použijte zesilovací nástavec pro prodlužovací audio kabel pro sáňky.
-
Připevněte prodlužovací audio kabel pro sáňky k soupravě fotoaparátu nebo podobnému vybavení, a pak otočte knoflíkem aretace ve směru „LOCK“, abyste prodlužovací audio kabel pro sáňky pevně zajistili.
-

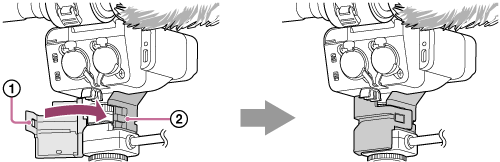

Připevněte zesilovací nástavec pro prodlužovací audio kabel pro sáňky tak, aby odpovídal tvaru této jednotky a prodlužovacího audio kabelu pro sáňky.
-
Vyrovnejte otvor (
) na zesilovacím nástavci pro prodlužovací audio kabel pro sáňky s výstupkem () a zatlačte jej, dokud nezacvakne na místo a nezajistí se.
Poznámka
-
Při použití vestavěného blesku fotoaparátu sejměte tuto jednotku z fotoaparátu.
-
Pokud nebudete tuto jednotku nebo prodlužovací audio kabel pro sáňky používat, nezapomeňte opět nasadit ochrannou krytku konektoru zpět na patku více rozhraní.
-
Při připevňování zesilovacího nástavce pro prodlužovací audio kabel pro sáňky dávejte pozor na to, abyste si nepřiskřípli prsty.
-
Při připevňování prodlužovacího audio kabelu pro sáňky k soupravě fotoaparátu, pokud je kabel delší, než je nutné, zajistěte přebytečnou délku například omotáním kolem soupravy fotoaparátu, aby se kabel nedostal do záběru objektivu.
