Výběr vstupního zvuku pro výstup do každého kanálu na fotoaparátu nebo počítači

Vstupní zvuk, který má být výstupem do každého kanálu na fotoaparátu nebo počítači, můžete vybrat z INPUT1, INPUT2 nebo INPUT3 nastavením přepínače INPUT SELECT na této jednotce.

Poznámka

  • Nastavte počet kanálů, které se mají použít v nabídce fotoaparátu nebo počítače.

  • Při připojení této jednotky k počítači je záznam omezen na maximálně 2 kanály.

  • Mikrofon zobrazený na obrázku není součástí dodávky.

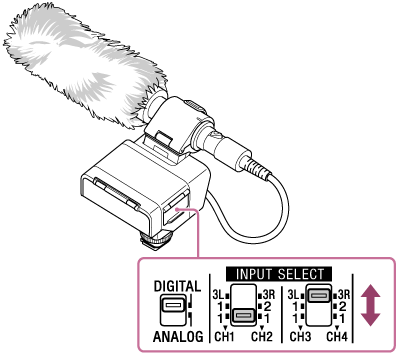

  1. Proveďte změnu nastavení přepínače INPUT SELECT.

    • Při výstupu do CH1 a CH2

      Podle toho nastavte přepínač INPUT SELECT (CH1/CH2).

    Konektor zvukového vstupu Nastavení přepínače INPUT SELECT (CH1/CH2) Výstupní kanál zvuku
    Pouze INPUT1 1/1 CH1: INPUT1
    CH2: INPUT1
    INPUT1 a INPUT2 1/2 CH1: INPUT1
    CH2: INPUT2
    INPUT3 3L/3R CH1: INPUT3L
    CH2: INPUT3R

    • Při výstupu do CH3 a CH4

      Podle toho nastavte přepínač INPUT SELECT (CH3/CH4).

    Konektor zvukového vstupu Nastavení přepínače INPUT SELECT (CH3/CH4) Výstupní kanál zvuku
    Pouze INPUT1 1/1 CH3: INPUT1
    CH4: INPUT1
    INPUT1 a INPUT2 1/2 CH3: INPUT1
    CH4: INPUT2
    INPUT3 3L/3R CH3: INPUT3L
    CH4: INPUT3R

    Podrobné příklady specifických připojení a nastavení viz „O nastavení vstupu a kanálu“.
