Identificación de los componentes

Componentes del cuerpo

Ilustración que muestra la ubicación de las partes del cuerpo del Adaptador para XLR

  1. Soporte para micrófono

  2. Mando de bloqueo

  3. Pata de interfaz múltiple

    Nota

    • No toque el conector de la pata de interfaz múltiple con las manos desnudas.

  4. Tapa protectora de conector

Selectores/mandos/tomas

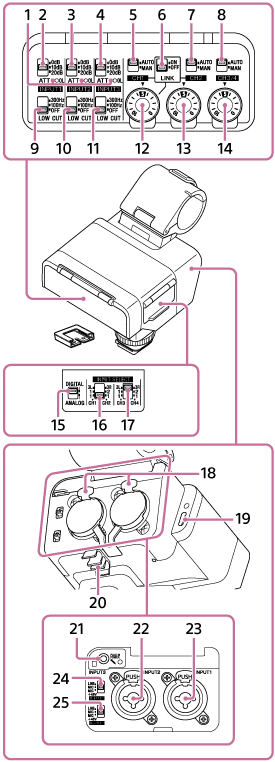

Ilustración que muestra la ubicación de las partes de los selectores, mandos y tomas del Adaptador para XLR

  1. Lámparas OL (sobrecarga)

    Se enciende cuando la señal de audio de entrada es lo suficientemente grande como para causar saturación analógica. En tales casos, ajuste el nivel de entrada utilizando el dispositivo conectado o el selector ATT de esta unidad para que la lámpara no se ilumine durante el funcionamiento.

  2. Selector ATT (INPUT1)

    Seleccione el nivel de entrada estándar de la toma INPUT1. Este ajuste del selector se activa cuando el selector INPUT1 (LINE/MIC/MIC+48V) está ajustado a “MIC” o “MIC+48V”.

  3. Selector ATT (INPUT2)

    Seleccione el nivel de entrada estándar de la toma INPUT2. Este ajuste del selector se activa cuando el selector INPUT2 (LINE/MIC/MIC+48V) está ajustado a “MIC” o “MIC+48V”.

  4. Selector ATT (INPUT3)

    Seleccione el nivel de entrada estándar de la toma INPUT3.

  5. Selector AUTO/MAN (CH1)

    Seleccione el método (Automático/Manual) para ajustar el nivel de volumen del audio de salida a la CH1 en la cámara o el ordenador.

  6. Selector LINK

    Ajustar el selector a “ON” permite que el nivel de volumen de grabación del audio de salida a CH2 en la cámara o el ordenador siga automáticamente al de CH1. Esto resulta útil cuando se graba en estéreo en CH1 y CH2.

  7. Selector AUTO/MAN (CH2)

    Seleccione el método (Automático/Manual) para ajustar el nivel de volumen del audio de salida a la CH2 en la cámara o el ordenador.

  8. Selector AUTO/MAN (CH3/4)

    Seleccione el método (Automático/Manual) para ajustar el nivel de volumen del audio de salida a la CH3 y CH4 en la cámara.

  9. Selector LOW CUT (INPUT1)

    Utilice este selector para minimizar los ruidos no deseados atenuando los componentes de baja frecuencia de la entrada de audio de la toma INPUT1. Este ajuste del selector se activa cuando el selector INPUT1 (LINE/MIC/MIC+48V) está ajustado a “MIC” o “MIC+48V”.

  10. Selector LOW CUT (INPUT2)

    Utilice este selector para minimizar los ruidos no deseados atenuando los componentes de baja frecuencia de la entrada de audio de la toma INPUT2. Este ajuste del selector se activa cuando el selector INPUT2 (LINE/MIC/MIC+48V) está ajustado a “MIC” o “MIC+48V”.

  11. Selector LOW CUT (INPUT3)

    Utilice este selector para minimizar los ruidos no deseados atenuando los componentes de baja frecuencia de la entrada de audio de la toma INPUT3.

  12. Mando AUDIO LEVEL (CH1)

    Ajuste el nivel de volumen de grabación del audio de salida a la CH1 en la cámara o el ordenador.

  13. Mando AUDIO LEVEL (CH2)

    Ajuste el nivel de volumen de grabación del audio de salida a la CH2 en la cámara o el ordenador.

  14. Mando AUDIO LEVEL (CH3/4)

    Ajuste el nivel de volumen de grabación del audio de salida a la CH3 y CH4 en la cámara.

  15. Selector DIGITAL/ANALOG

    Seleccione el tipo de salida, digital o analógica.

    Si la zapata de interfaz múltiple de su cámara no es compatible con la interfaz de audio digital, ajuste el selector en “ANALOG”.

  16. Selector INPUT SELECT (CH1/CH2)

    Seleccione el audio de entrada para la salida a la CH1 y CH2 en la cámara o el ordenador.

  17. Selector INPUT SELECT (CH3/CH4)

    Seleccione el audio de entrada para la salida a la CH3 y CH4 en la cámara.

  18. Palanca de liberación

  19. Puerto USB Type-C®

    Nota

    • El puerto USB Type-C de esta unidad sirve para la conexión a un ordenador compatible con entrada de audio USB. Puesto que este puerto no es compatible con la entrada de corriente de las fuentes de alimentación USB (incluido USB PD), la unidad no se encenderá aunque se conecte a ellas.

  20. Soporte para cable

  21. Toma INPUT3 (Minitoma estéreo, compatible con alimentación a través de la clavija)

  22. Toma INPUT2 (3 contactos XLR/TRS*, tipo hembra, compatible con alimentación fantasma de +48 V)

    * Toma de 3 contactos (PUNTA: CALIENTE, ANILLO: FRÍO, CUBIERTA: GND)

  23. Toma INPUT1 (3 contactos XLR/TRS*, tipo hembra, compatible con alimentación fantasma de +48 V)

    * Toma de 3 contactos (PUNTA: CALIENTE, ANILLO: FRÍO, CUBIERTA: GND)

  24. Selector INPUT2 (LINE/MIC/MIC+48V)

    Seleccione la opción adecuada para el dispositivo conectado a la toma INPUT2.

  25. Selector INPUT1 (LINE/MIC/MIC+48V)

    Seleccione la opción adecuada para el dispositivo conectado a la toma INPUT1.
