Selección del audio de entrada para la salida a cada canal de la cámara o el ordenador

Puede seleccionar el audio de entrada que se emitirá a cada canal de la cámara o el ordenador desde INPUT1, INPUT2 o INPUT3, ajustando el selector INPUT SELECT en esta unidad.

Nota

  • Ajuste el número de canales a utilizar en el menú de la cámara o del ordenador.

  • Al conectar esta unidad al ordenador, la grabación se limita a un máximo de 2 canales.

  • El micrófono que aparece en la ilustración no está incluido.

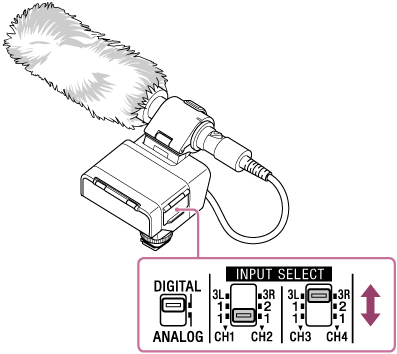

  1. Cambie el ajuste del selector INPUT SELECT.

    • Al realizar una salida a CH1 y CH2

      Ajuste el selector INPUT SELECT (CH1/CH2) en consecuencia.

    Toma de entrada de audio Ajustes del selector INPUT SELECT (CH1/CH2) Canal de salida de audio
    Solo INPUT1 1/1 CH1: INPUT1
    CH2: INPUT1
    INPUT1 y INPUT2 1/2 CH1: INPUT1
    CH2: INPUT2
    INPUT3 3L/3R CH1: INPUT3L
    CH2: INPUT3R

    • Al realizar una salida a CH3 y CH4

      Ajuste el selector INPUT SELECT (CH3/CH4) en consecuencia.

    Toma de entrada de audio Ajustes del selector INPUT SELECT (CH3/CH4) Canal de salida de audio
    Solo INPUT1 1/1 CH3: INPUT1
    CH4: INPUT1
    INPUT1 y INPUT2 1/2 CH3: INPUT1
    CH4: INPUT2
    INPUT3 3L/3R CH3: INPUT3L
    CH4: INPUT3R

    Para ver ejemplos detallados de conexiones y ajustes específicos, consulte “Acerca de los ajustes de entrada y de canal”.
