Fijación de esta unidad a la cámara utilizando el cable de extensión de audio de zapata suministrado
Fije esta unidad a la cámara utilizando el cable de extensión de audio de zapata suministrado.
Es conveniente, por ejemplo, al grabar con un micrófono (no suministrado) fijado a la unidad desde la distancia.
Nota
-
Antes de fijar/extraer el cable de extensión de audio de zapata de la cámara, apague la cámara.
-
El cable de extensión de audio de zapata se puede utilizar con accesorios de audio para dispositivos equipados con la zapata de interfaz múltiple. No es compatible con flashes externos.
Para saber qué modelos de cámara son compatibles con el cable de extensión de audio de zapata, visite el siguiente sitio web:
-
El micrófono que aparece en la ilustración no está incluido.
-
Retire las tapas protectoras del conector de esta unidad y el cable de extensión de audio de zapata.
-

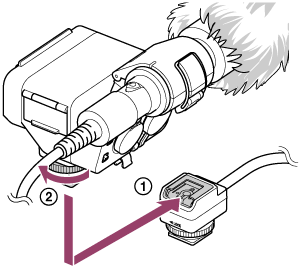

Deslice la pata de interfaz múltiple de esta unidad en la zapata del cable de extensión de audio de zapata (
) y, a continuación, gire el mando de bloqueo en la dirección “LOCK” para fijar la unidad con firmeza (
).
Cuando sea difícil insertar la pata de interfaz múltiple en la zapata, gire el mando de bloqueo en sentido antihorario hasta que se detenga, y después inténtelo de nuevo.
-

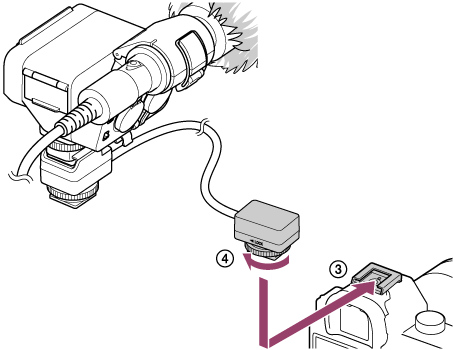

Deslice la pata de interfaz múltiple del cable de extensión de audio de zapata en la zapata de la cámara (
) y, a continuación, gire el mando de bloqueo en la dirección “LOCK” para fijar firmemente el cable de extensión de audio de zapata (
).
Cuando sea difícil insertar la pata de interfaz múltiple en la zapata, gire el mando de bloqueo en sentido antihorario hasta que se detenga, y después inténtelo de nuevo.
Para utilizar el refuerzo de fijación para cable de extensión de audio de zapata suministrado
Al fijar esta unidad a una plataforma para cámara o equipo similar, utilice el refuerzo de fijación para cable de extensión de audio de zapata.
-
Fije el cable de extensión de audio de zapata a una plataforma para cámara o equipo similar y, a continuación, gire el mando de bloqueo en la dirección “LOCK” para fijar firmemente el cable de extensión de audio de zapata.
-
Fije el refuerzo de fijación para cable de extensión de audio de zapata de forma que coincida con la forma de esta unidad y el cable de extensión de audio de zapata.
-

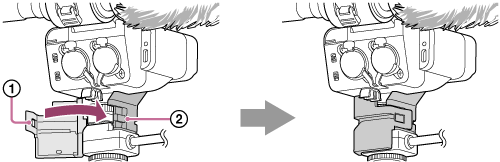

Alinee el orificio (
) del refuerzo de fijación para cable de extensión de audio de zapata con la protuberancia () y empuje hasta que encaje en su lugar para fijarlo.
Nota
-
Cuando utilice el flash integrado de la cámara, retire esta unidad de la cámara.
-
Cuando no vaya a utilizar esta unidad o el cable de extensión de audio de zapata, asegúrese de volver a colocar la tapa protectora de conector en la pata de interfaz múltiple.
-
Al fijar el refuerzo de fijación para cable de extensión de audio de zapata, tenga cuidado de no pillarse los dedos.
-
Al fijar el cable de extensión de audio de zapata a una plataforma para cámara, si el cable es más largo de lo necesario, fije el exceso, por ejemplo, enrollándolo alrededor de la plataforma para cámara, para que no aparezca en el objetivo.
