Osien tunnistus

Rungon osat

Kuvassa esitetään XLR-adaptorin rungon osat

  1. Mikrofonin pidin

  2. Lukkosäädin

  3. Multi Interface -jalusta

    Huomautus

    • Älä koske Multi Interface -jalustan liittimeen paljain käsin.

  4. Liittimen suojakorkki

Kytkimet/säätimet/liittimet

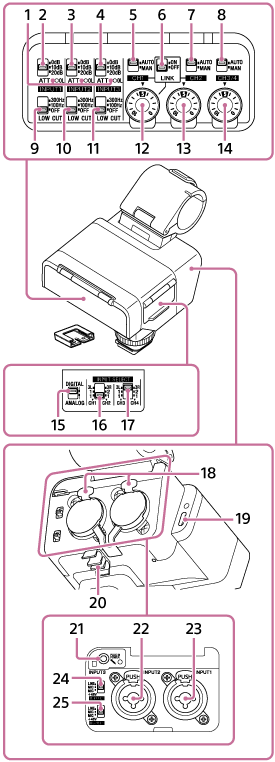

Kuvassa esitetään XLR-adaptorin kytkin-, säädin- ja liitinosien sijainnit

  1. OL (ylikuormitus) -valot

    Syttyvät, kun tuloäänisignaali on riittävän suuri aiheuttaakseen analogisen leikkautumisen. Säädä kyseisissä tapauksissa tulotasoa käyttämällä liitettyä laitetta tai ATT-kytkintä tässä laitteessa, jotta valo ei syty käytön aikana.

  2. ATT (INPUT1) -kytkin

    Valitse INPUT1-liittimen vakiotulotaso. Tämä kytkimen valinta on aktiivinen, kun INPUT1 (LINE/MIC/MIC+48V) -kytkimen valinnaksi asetetaan ”MIC” tai ”MIC+48V”.

  3. ATT (INPUT2) -kytkin

    Valitse INPUT2-liittimen vakiotulotaso. Tämä kytkimen valinta on aktiivinen, kun INPUT2 (LINE/MIC/MIC+48V) -kytkimen valinnaksi asetetaan ”MIC” tai ”MIC+48V”.

  4. ATT (INPUT3) -kytkin

    Valitse INPUT3-liittimen vakiotulotaso.

  5. AUTO/MAN (CH1) -kytkin

    Valitse tapa (Auto/Manual) säätääksesi CH1:n kautta saapuvan lähtöäänen äänenvoimakkuuden tasoa kamerassa tai tietokoneessa.

  6. LINK-kytkin

    Kytkimen asettaminen ”ON”-asentoon mahdollistaa CH2:sta lähetettävän lähtöäänen tallennusäänenvoimakkuuden tason automaattisen seurannan CH1:sta kamerassa tai tietokoneessa. Tämä on hyödyllistä, kun tallennetaan stereona kanaville CH1 ja CH2.

  7. AUTO/MAN (CH2) -kytkin

    Valitse tapa (Auto/Manual) säätääksesi CH2:n kautta saapuvan lähtöäänen äänenvoimakkuuden tasoa kamerassa tai tietokoneessa.

  8. AUTO/MAN (CH3/4) -kytkin

    Valitse tapa (Auto/Manual) säätääksesi CH3:n ja CH4:n kautta saapuvan lähtöäänen äänenvoimakkuuden tasoa kamerassa.

  9. LOW CUT (INPUT1) -kytkin

    Tämän kytkimen käyttäminen minimoi ei-toivotut äänet vaimentamalla INPUT1-liittimen kautta saapuvan tuloäänen pientaajuuksiset komponentit. Tämä kytkimen valinta on aktiivinen, kun INPUT1 (LINE/MIC/MIC+48V) -kytkimen valinnaksi asetetaan ”MIC” tai ”MIC+48V”.

  10. LOW CUT (INPUT2) -kytkin

    Tämän kytkimen käyttäminen minimoi ei-toivotut äänet vaimentamalla INPUT2-liittimen kautta saapuvan tuloäänen pientaajuuksiset komponentit. Tämä kytkimen valinta on aktiivinen, kun INPUT2 (LINE/MIC/MIC+48V) -kytkimen valinnaksi asetetaan ”MIC” tai ”MIC+48V”.

  11. LOW CUT (INPUT3) -kytkin

    Tämän kytkimen käyttäminen minimoi ei-toivotut äänet vaimentamalla INPUT3-liittimen kautta saapuvan tuloäänen pientaajuuksiset komponentit.

  12. AUDIO LEVEL (CH1) -säädin

    Säädä CH1:een lähtevän lähtöäänen tallennusäänenvoimakkuuden tasoa kamerassa tai tietokoneessa.

  13. AUDIO LEVEL (CH2) -säädin

    Säädä CH2:een lähtevän lähtöäänen tallennusäänenvoimakkuuden tasoa kamerassa tai tietokoneessa.

  14. AUDIO LEVEL (CH3/4) -säädin

    Säädä CH3:een ja CH4:ään kautta lähtevän lähtöäänen tallennusäänenvoimakkuuden tasoa kamerassa.

  15. DIGITAL/ANALOG-kytkin

    Valitse lähtötyyppi, digitaalinen tai analoginen.

    Ellei kamerassa oleva moniliitäntäkenkä ole yhteensopiva digitaalisen audioliitännän kanssa, aseta kytkin kohtaan ”ANALOG”.

  16. INPUT SELECT (CH1/CH2) -kytkin

    Valitse tuloääni, joka lähetetään CH1:een ja CH2:een kamerassa tai tietokoneessa.

  17. INPUT SELECT (CH3/CH4) -kytkin

    Valitse tuloääni, joka lähetetään CH3:ään ja CH4:ään kamerassa.

  18. Vapautinvipu

  19. USB Type-C® -liitäntä

    Huomautus

    • Tämän laitteen USB Type-C -liitäntä on tarkoitettu liitettäväksi tietokoneeseen, joka tukee USB-äänituloa. Koska tämä liitäntä ei tue virransyöttöä USB-virtalähteistä (mukaan lukien USB PD), laite ei saa virtaa, vaikka se olisi liitetty niihin.

  20. Kaapelin pidin

  21. INPUT3 -liitin (stereominiliitin, toimii verkkovirralla)

  22. INPUT2 -liitin (3-nastainen XLR/TRS*, naarastyyppinen, +48 V haamuvirtayhteensopiva)

    * 3-nastainen liitin (KÄRKI: KUUMA, RENGAS: KYLMÄ, HOLKKI: GND)

  23. INPUT1 -liitin (3-nastainen XLR/TRS*, naarastyyppinen, +48 V haamuvirtayhteensopiva)

    * 3-nastainen liitin (KÄRKI: KUUMA, RENGAS: KYLMÄ, HOLKKI: GND)

  24. INPUT2 (LINE/MIC/MIC+48V) -kytkin

    Valitse vaihtoehto, joka sopii INPUT2-liittimeen kytketylle laitteelle.

  25. INPUT1 (LINE/MIC/MIC+48V) -kytkin

    Valitse vaihtoehto, joka sopii INPUT1-liittimeen kytketylle laitteelle.
