Tämän laitteen kiinnittäminen kameraan mukana toimitetulla kaapelikenkä audiojatkokaapelille -varusteella

Kiinnitä tämä laite kameraan mukana toimitetulla kaapelikenkä audiojatkokaapelille -varusteella.

Se on kätevä esimerkiksi silloin, kun tallennat laitteeseen kiinnitetyllä mikrofonilla (ei toimitettu mukana) etäältä.

Huomautus

  • Ennen kuin kiinnität kaapelikenkä audiojatkokaapelille -varusteen kameraan tai irrotat sen kamerasta, kytke kameran virta pois.

  • Kaapelikenkä audiojatkokaapelille -varustetta voidaan käyttää audiotarvikkeiden kanssa laitteissa, joissa on moniliitäntäkenkä. Se ei ole yhteensopiva ulkoisten salamalaitteiden kanssa.

    Saat lisätietoja kaapelikenkä audiojatkokaapelille -varusteen kanssa yhteensopivista kameroista osoitteesta:

    https://www.sony.net/dics/vmcsa1/

  • Kuvassa näytettävää mikrofonia ei toimiteta mukana.

  1. Irrota liittimen suojakorkit tästä laitteesta ja kaapelikenkä audiojatkokaapelille -varusteesta.

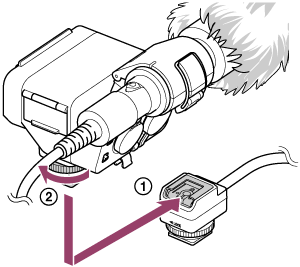

  2. Liu'uta tämän laitteen Multi Interface -jalusta kaapelikenkä audiojatkokaapelille -varusteen () kenkään ja kierrä sitten lukkosäädintä ”LOCK”-suuntaan laitteen () kiinnittämiseksi tukevasti.

    Jos Multi Interface -jalustan asettaminen lisävarusteistukkaan on hankalaa, kierrä lukkosäädintä vastapäivään, kunnes se pysähtyy, ja yritä uudelleen.

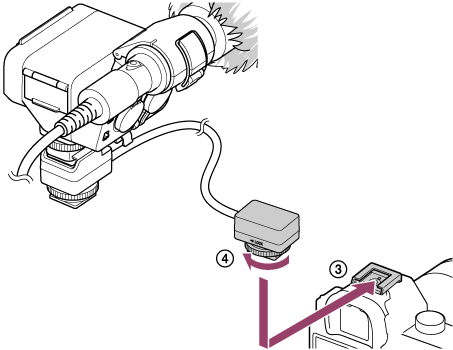

  3. Liu'uta kaapelikenkä audiojatkokaapelille -varusteen Multi Interface -jalusta kameran () kenkään ja kierrä sitten lukkosäädintä LOCK-suuntaan kaapelikenkä audiojatkokaapelille -varusteen () kiinnittämiseksi tukevasti.

    Jos Multi Interface -jalustan asettaminen lisävarusteistukkaan on hankalaa, kierrä lukkosäädintä vastapäivään, kunnes se pysähtyy, ja yritä uudelleen.

Mukana toimitetun kaapelikenkä audiojatkokaapelille -varusteen vahvistuskiinnikkeen käyttäminen

Kun kiinnität tämän laitteen kameratelineeseen tai vastaavaan laitteeseen, käytä kaapelikenkä audiojatkokaapelille -varusteen vahvistuskiinnikettä.

  1. Kiinnitä kaapelikenkä audiojatkokaapelille -varuste kameratelineeseen tai vastaavaan laitteeseen ja kierrä sitten lukkosäädintä ”LOCK”-suuntaan kaapelikenkä audiojatkokaapelille -varusteen kiinnittämiseksi tukevasti.

  2. Kiinnitä kaapelikenkä audiojatkokaapelille -varusteen vahvistuskiinnike siten, että se vastaa tämän laitteen ja kaapelikenkä audiojatkokaapelille -varusteen muotoa.

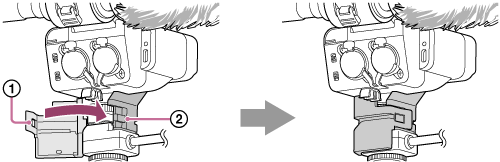

  3. Kohdista kaapelikenkä audiojatkokaapelille -varusteen vahvistuskiinnikkeen aukko () ulkonemaan () ja paina sitä sisään, kunnes se napsahtaa paikalleen sen kiinnittämiseksi.

Huomautus

  • Kun käytät kameran sisäänrakennettua salamaa, irrota tämä laite kamerasta.

  • Kun et aio käyttää tätä laitetta tai kaapelikenkä audiojatkokaapelille -varustetta, muista kiinnittää liittimen suojakorkki takaisin Multi Interface -jalustaan.

  • Kun kiinnität kaapelikenkä audiojatkokaapelille -varusteen vahvistuskiinnikettä, varo, etteivät sormesi jää puristuksiin.

  • Kun kiinnität kaapelikenkä audiojatkokaapelille -varustetta kameratelineeseen, ja jos kaapeli on pidempi kuin tarvitaan, kiinnitä ylimääräinen osa esimerkiksi kiertämällä se kameratelineen ympärille, jotta se ei näy objektiivissa.
