Tuloäänen valitseminen kameran tai tietokoneen kumpaankin lähtökanavaan

Voit valita tuloäänen lähetettäväksi jokaiseen kanavaan kamerassa tai tietokoneessa vaihtoehdoilla INPUT1, INPUT2 tai INPUT3 asettamalla INPUT SELECT -kytkimen tässä laitteessa.

Huomautus

  • Aseta käytettävien kanavien määrä kameran tai tietokoneen valikosta.

  • Kun tämä laite liitetään tietokoneeseen, tallennus on rajoitettu enintään 2-kanavaiseen.

  • Kuvassa näytettävää mikrofonia ei toimiteta mukana.

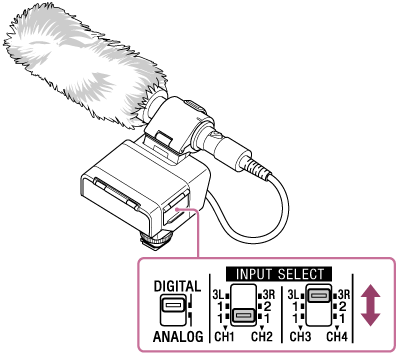

  1. Muuta INPUT SELECT-kytkimen asetusta.

    • Kun lähetetään CH1:lle ja CH2:lle

      Aseta INPUT SELECT (CH1/CH2) -kytkin vastaavasti.

    Äänituloliitin INPUT SELECT (CH1/CH2) -kytkimen asetukset Äänen lähtökanava
    Vain INPUT1 1/1 CH1: INPUT1
    CH2: INPUT1
    INPUT1 ja INPUT2 1/2 CH1: INPUT1
    CH2: INPUT2
    INPUT3 3L/3R CH1: INPUT3L
    CH2: INPUT3R

    • Kun lähetetään CH3:lle ja CH4:lle

      Aseta INPUT SELECT (CH3/CH4) -kytkin vastaavasti.

    Äänituloliitin INPUT SELECT (CH3/CH4) -kytkimen asetukset Äänen lähtökanava
    Vain INPUT1 1/1 CH3: INPUT1
    CH4: INPUT1
    INPUT1 ja INPUT2 1/2 CH3: INPUT1
    CH4: INPUT2
    INPUT3 3L/3R CH3: INPUT3L
    CH4: INPUT3R

    Yksityiskohtaiset esimerkit tietyistä liitännöistä ja asetuksista löytyvät kohdasta ”Tietoja tulo- ja kanava-asetuksista”.
