Identificazione delle parti

Corpo

Illustrazione che mostra le posizioni delle parti del corpo macchina dell’adattatore XLR

  1. Portamicrofono

  2. Rotella di blocco

  3. Piedino multi-interfaccia

    Nota

    • Non toccare a mani nude il connettore del piedino multi-interfaccia.

  4. Coperchio di protezione del connettore

Interruttori/rotelle/prese

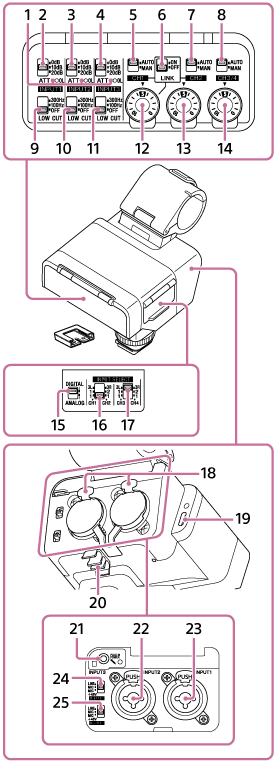

Illustrazione che mostra le posizioni delle parti di interruttori, rotelle e prese sull’adattatore XLR

  1. Spie OL (sovraccarico)

    Si accendono quando il segnale audio in ingresso è sufficientemente grande da causare un clipping analogico. In questi casi, regolare il livello di ingresso utilizzando il dispositivo collegato o l’interruttore ATT su questa unità in modo che la spia non si accenda durante il funzionamento.

  2. Interruttore ATT (INPUT1)

    Selezionare il livello di ingresso standard per la presa INPUT1. Questa impostazione dell’interruttore è attiva quando l’interruttore INPUT1 (LINE/MIC/MIC+48V) è impostato su “MIC” o “MIC+48V”.

  3. Interruttore ATT (INPUT2)

    Selezionare il livello di ingresso standard per la presa INPUT2. Questa impostazione dell’interruttore è attiva quando l’interruttore INPUT2 (LINE/MIC/MIC+48V) è impostato su “MIC” o “MIC+48V”.

  4. Interruttore ATT (INPUT3)

    Selezionare il livello di ingresso standard per la presa INPUT3.

  5. Interruttore AUTO/MAN (CH1)

    Selezionare il metodo (Auto/Manuale) per regolare il livello di volume dell’audio in uscita su CH1 sulla fotocamera o sul computer.

  6. Interruttore LINK

    L’impostazione dell’interruttore su “ON” consente al livello del volume di registrazione dell’audio in uscita su CH2 della fotocamera o del computer di seguire automaticamente quello di CH1. Ciò è utile quando si registra in stereo su CH1 e CH2.

  7. Interruttore AUTO/MAN (CH2)

    Selezionare il metodo (Auto/Manuale) per regolare il livello di volume dell’audio in uscita su CH2 sulla fotocamera o sul computer.

  8. Interruttore AUTO/MAN (CH3/4)

    Selezionare il metodo (Auto/Manuale) per regolare il livello di volume dell’audio in uscita su CH3 e CH4 sulla fotocamera.

  9. Interruttore LOW CUT (INPUT1)

    Usare questo interruttore per ridurre al minimo i rumori indesiderati attenuando i componenti a bassa frequenza dell’audio in ingresso dalla presa INPUT1. Questa impostazione dell’interruttore è attiva quando l’interruttore INPUT1 (LINE/MIC/MIC+48V) è impostato su “MIC” o “MIC+48V”.

  10. Interruttore LOW CUT (INPUT2)

    Usare questo interruttore per ridurre al minimo i rumori indesiderati attenuando i componenti a bassa frequenza dell’audio in ingresso dalla presa INPUT2. Questa impostazione dell’interruttore è attiva quando l’interruttore INPUT2 (LINE/MIC/MIC+48V) è impostato su “MIC” o “MIC+48V”.

  11. Interruttore LOW CUT (INPUT3)

    Usare questo interruttore per ridurre al minimo i rumori indesiderati attenuando i componenti a bassa frequenza dell’audio in ingresso dalla presa INPUT3.

  12. Rotella AUDIO LEVEL (CH1)

    Regolare il livello del volume di registrazione dell’audio in uscita su CH1 sulla fotocamera o sul computer.

  13. Rotella AUDIO LEVEL (CH2)

    Regolare il livello del volume di registrazione dell’audio in uscita su CH2 sulla fotocamera o sul computer.

  14. Rotella AUDIO LEVEL (CH3/4)

    Regolare il livello del volume di registrazione dell’audio in uscita su CH3 e CH4 sulla fotocamera.

  15. Interruttore DIGITAL/ANALOG

    Selezionare il tipo di uscita, digitale o analogica.

    Se la slitta multi interfaccia sulla fotocamera non è compatibile con l’interfaccia audio digitale, impostare l’interruttore su “ANALOG”.

  16. Interruttore INPUT SELECT (CH1/CH2)

    Selezionare l’audio in ingresso da emettere a CH1 e CH2 sulla fotocamera o sul computer.

  17. Interruttore INPUT SELECT (CH3/CH4)

    Selezionare l’audio in ingresso da emettere a CH3 e CH4 sulla fotocamera.

  18. Leva di rilascio

  19. Porta USB Type-C®

    Nota

    • La porta USB Type-C su questa unità serve per il collegamento a un computer che supporta l’ingresso audio USB. Poiché questa porta non supporta l’ingresso di alimentazione da alimentatori USB (inclusi PD USB), l’unità non sarà alimentata anche se collegata ad essi.

  20. Passacavo

  21. Presa INPUT3 (presa mini stereo, compatibile con l’alimentazione a innesto)

  22. Presa INPUT2 (a 3 pin XLR/TRS*, tipo femmina, compatibile con alimentazione Phantom a +48 V)

    * presa a 3 poli (PUNTA: CALDO, ANELLO: FREDDO, MANICOTTO: TERRA)

  23. Presa INPUT1 (a 3 pin XLR/TRS*, tipo femmina, compatibile con alimentazione Phantom a +48 V)

    * presa a 3 poli (PUNTA: CALDO, ANELLO: FREDDO, MANICOTTO: TERRA)

  24. Interruttore INPUT2 (LINE/MIC/MIC+48V)

    Selezionare l’opzione adatta per il dispositivo connesso alla presa INPUT2.

  25. Interruttore INPUT1 (LINE/MIC/MIC+48V)

    Selezionare l’opzione adatta per il dispositivo connesso alla presa INPUT1.
