Selezione dell’audio in ingresso da emettere a ciascun canale della fotocamera o del computer

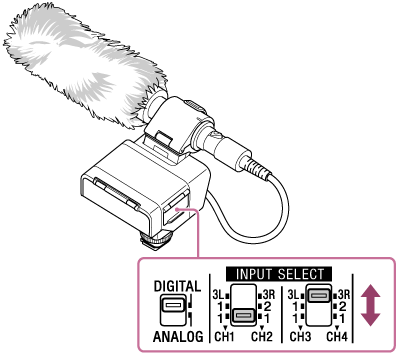

È possibile selezionare l’audio in ingresso da emettere a ciascun canale della fotocamera o del computer tra INPUT1, INPUT2 o INPUT3 impostando l’interruttore INPUT SELECT su questa unità.

Nota

  • Impostare il numero di canali da utilizzare nel menu della fotocamera o del computer.

  • Quando si collega questa unità al computer, la registrazione è limitata a un massimo di 2 canali.

  • Il microfono mostrato nell’illustrazione non è in dotazione.

  1. Consente di cambiare l'impostazione dell'interruttore INPUT SELECT.

    • Quando si emette a CH1 e CH2

      Impostare di conseguenza l’interruttore INPUT SELECT (CH1/CH2).

    Presa di ingresso audio Impostazioni dell’interruttore INPUT SELECT (CH1/CH2) Canale di uscita audio
    Solo INPUT1 1/1 CH1: INPUT1
    CH2: INPUT1
    INPUT1 e INPUT2 1/2 CH1: INPUT1
    CH2: INPUT2
    INPUT3 3L/3R CH1: INPUT3L
    CH2: INPUT3R

    • Quando si emette a CH3 e CH4

      Impostare di conseguenza l’interruttore INPUT SELECT (CH3/CH4).

    Presa di ingresso audio Impostazioni dell’interruttore INPUT SELECT (CH3/CH4) Canale di uscita audio
    Solo INPUT1 1/1 CH3: INPUT1
    CH4: INPUT1
    INPUT1 e INPUT2 1/2 CH3: INPUT1
    CH4: INPUT2
    INPUT3 3L/3R CH3: INPUT3L
    CH4: INPUT3R

    Per esempi dettagliati di collegamenti e impostazioni specifici, vedere “Informazioni sulle impostazioni di ingresso e canale”.
