Applicazione dell’unità alla fotocamera utilizzando il cavo di estensione audio per slitta in dotazione
Applicare questa unità alla fotocamera utilizzando il cavo di estensione audio per slitta in dotazione.
È comodo, per esempio, quando si registra con un microfono (non in dotazione) collegato all’unità da una certa distanza.
Nota
-
Prima di applicare/rimuovere il cavo di estensione audio per slitta alla/dalla fotocamera, spegnere l’alimentazione della fotocamera.
-
Il cavo di estensione audio per slitta può essere utilizzato con accessori audio per dispositivi dotati della slitta multi interfaccia. Non è compatibile con i flash esterni.
Per i modelli di fotocamera compatibili con il cavo di estensione audio per slitta, visitare il sito web all’indirizzo:
-
Il microfono mostrato nell’illustrazione non è in dotazione.
-
Rimuovere i coperchi di protezione del connettore da questa unità e dal cavo di estensione audio per slitta.
-

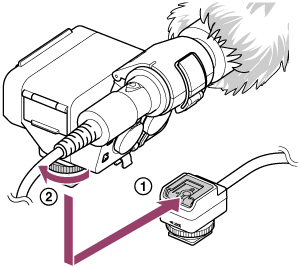

Far scorrere il piedino multi-interfaccia di questa unità nella slitta del cavo di estensione audio per slitta (
), quindi ruotare la rotella di blocco in direzione “LOCK” per fissare saldamente l’unità (
).
Se risulta difficile inserire il piedino multi interfaccia nella slitta, ruotare la rotella di blocco in senso antiorario fino a quando si arresta e quindi riprovare.
-

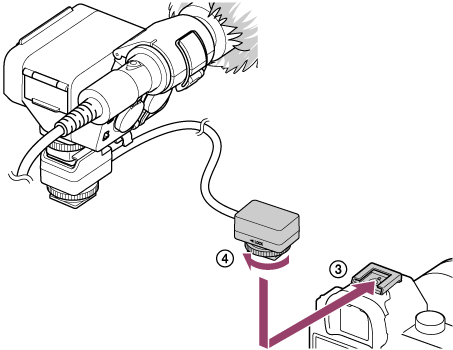

Far scorrere il piedino multi-interfaccia del cavo di estensione audio per slitta nella slitta della fotocamera (
), quindi ruotare la rotella di blocco in direzione “LOCK” per fissare saldamente il cavo di estensione audio per slitta (
).
Se risulta difficile inserire il piedino multi interfaccia nella slitta, ruotare la rotella di blocco in senso antiorario fino a quando si arresta e quindi riprovare.
Per utilizzare l’attacco di rinforzo per cavo di estensione audio per slitta in dotazione
Quando si collega questa unità a un supporto per fotocamera o apparecchiature simili, utilizzare l’attacco di rinforzo per cavo di estensione audio per slitta.
-
Collegare il cavo di estensione audio per slitta a un supporto per fotocamera o apparecchiature simili, quindi ruotare la rotella di blocco in direzione “LOCK” per fissare saldamente il cavo di estensione audio per slitta.
-

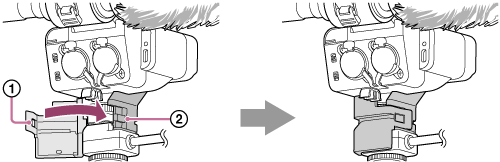

Collegare l’attacco di rinforzo per cavo di estensione audio per slitta in modo che corrisponda alla forma di questa unità e del cavo di estensione audio per slitta.
-
Allineare il foro (
) sull’attacco di rinforzo per cavo di estensione audio per slitta con la sporgenza () e spingerlo finché non scatta in posizione per fissarlo.
Nota
-
Quando si utilizza il flash incorporato della fotocamera, rimuovere questa unità dalla fotocamera.
-
Quando non si intende utilizzare questa unità o il cavo di estensione audio per slitta, assicurarsi di riposizionare il coperchio di protezione del connettore sul piedino multi-interfaccia.
-
Quando si applica l’attacco di rinforzo per cavo di estensione audio per slitta, fare attenzione a non pizzicarsi le dita.
-
Quando si applica il cavo di estensione audio per slitta a un supporto per fotocamera, se il cavo è più lungo del necessario, fissare l’eccesso, per esempio avvolgendolo attorno al supporto della fotocamera, in modo che non appaia nell’obiettivo.
