Identificarea pieselor

Componentele corpului dispozitivului

Ilustrație care indică amplasarea componentelor carcasei Adaptorului XLR

  1. Suport de microfon

  2. Buton rotativ de blocare

  3. Picior cu interfaţă multiplă

    Notă

    • Nu atingeți conectorul sistemului piciorului cu interfață multiplă cu mâinile goale.

  4. Capac de protecție pentru conector

Comutatoare/comutatoare rotative/mufe

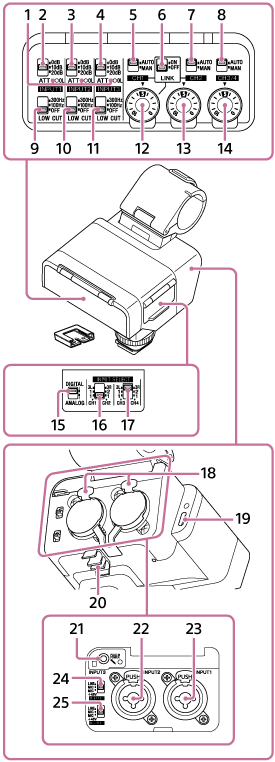

Ilustrație care indică amplasarea comutatoarelor, a comutatoarelor rotative și a mufelor de pe Adaptorul XLR

  1. Lămpi OL (suprasarcină)

    Se aprind când semnalul audio de intrare este destul de puternic pentru a provoca o limitare analogică. În astfel de cazuri, reglați nivelul de intrare utilizând dispozitivul conectat sau comutatorul ATT de pe această unitate, astfel încât indicatorul luminos să nu se aprindă în timpul funcționării.

  2. Comutator ATT (INPUT1)

    Selectați nivelul de intrare standard pentru mufa INPUT1. Această setare a comutatorului este activă când comutatorul INPUT1 (LINE/MIC/MIC+48V) este setat la „MIC” sau „MIC+48V”.

  3. Comutator ATT (INPUT2)

    Selectați nivelul de intrare standard pentru mufa INPUT2. Această setare a comutatorului este activă când comutatorul INPUT2 (LINE/MIC/MIC+48V) este setat la „MIC” sau „MIC+48V”.

  4. Comutator ATT (INPUT3)

    Selectați nivelul de intrare standard pentru mufa INPUT3.

  5. Comutator AUTO/MAN (CH1)

    Selectați metoda (Automat/Manual) pentru a regla nivelul de volum al semnalului audio de ieșire către CH1 de pe cameră sau computer.

  6. Comutator LINK

    Setarea comutatorului la „ON” permite ca nivelul volumului de înregistrare al semnalului audio de ieșire către CH2 de pe cameră sau computer să îl urmeze automat pe cel al CH1. Acest lucru este util la înregistrarea stereo către CH1 și CH2.

  7. Comutator AUTO/MAN (CH2)

    Selectați metoda (Automat/Manual) pentru a regla nivelul de volum al semnalului audio de ieșire către CH2 de pe cameră sau computer.

  8. Comutator AUTO/MAN (CH3/4)

    Selectați metoda (Automat/Manual) pentru a regla nivelul de volum al semnalului audio de ieșire către CH3 și CH4 de pe cameră.

  9. Comutator LOW CUT (INPUT1)

    Utilizați acest comutator pentru a reduce la minimum zgomotele nedorite prin atenuarea componentelor de joasă frecvență ale semnalului audio de intrare din mufa INPUT1. Această setare a comutatorului este activă când comutatorul INPUT1 (LINE/MIC/MIC+48V) este setat la „MIC” sau „MIC+48V”.

  10. Comutator LOW CUT (INPUT2)

    Utilizați acest comutator pentru a reduce la minimum zgomotele nedorite prin atenuarea componentelor de joasă frecvență ale semnalului audio de intrare din mufa INPUT2. Această setare a comutatorului este activă când comutatorul INPUT2 (LINE/MIC/MIC+48V) este setat la „MIC” sau „MIC+48V”.

  11. Comutator LOW CUT (INPUT3)

    Utilizați acest comutator pentru a reduce la minimum zgomotele nedorite prin atenuarea componentelor de joasă frecvență ale semnalului audio de intrare din mufa INPUT3.

  12. Comutator rotativ AUDIO LEVEL (CH1)

    Reglați nivelul volumului de înregistrare al ieșirii audio către CH1 de pe cameră sau computer.

  13. Comutator rotativ AUDIO LEVEL (CH2)

    Reglați nivelul volumului de înregistrare al ieșirii audio către CH2 de pe cameră sau computer.

  14. Comutator rotativ AUDIO LEVEL (CH3/4)

    Reglați nivelul volumului de înregistrare al ieșirii audio către CH3 și CH4 de pe cameră.

  15. Comutator DIGITAL/ANALOG

    Selectați tipul de ieșire, digitală sau analogică.

    Dacă Talpa cu interfață multiplă de pe camera dumneavoastră nu este compatibilă cu interfața audio digitală, setați comutatorul pe „ANALOG”.

  16. Comutator INPUT SELECT (CH1/CH2)

    Selectați semnalul audio de intrare pentru a fi emis către CH1 și CH2 de pe cameră sau computer.

  17. Comutator INPUT SELECT (CH3/CH4)

    Selectați semnalul audio de intrare pentru a fi emis către CH3 și CH4 de pe cameră.

  18. Manetă de eliberare

  19. Port USB Type-C®

    Notă

    • Portul USB Type-C de pe această unitate este pentru conectarea la un computer care acceptă intrare audio USB. Deoarece acest port nu acceptă intrarea de alimentare de la surse de alimentare USB (inclusiv USB PD), unitatea nu va fi alimentată chiar dacă este conectată la acestea.

  20. Portcablu

  21. Mufă INPUT3 (mufă minijack stereo, compatibilă cu alimentarea cuplabilă)

  22. Mufă INPUT2 (3 pini XLR/TRS*, tip mamă, compatibilă cu alimentare fantomă de +48 V)

    * Mufă cu 3 poli (VÂRF: FIERBINTE, INEL: RECE, MANȘON: GND)

  23. Mufă INPUT1 (3 pini XLR/TRS*, tip mamă, compatibilă cu alimentare fantomă de +48 V)

    * Mufă cu 3 poli (VÂRF: FIERBINTE, INEL: RECE, MANȘON: GND)

  24. Comutator INPUT2 (LINE/MIC/MIC+48V)

    Selectați această opțiune în funcție de dispozitivul conectat la mufa INPUT2.

  25. Comutator INPUT1 (LINE/MIC/MIC+48V)

    Selectați această opțiune în funcție de dispozitivul conectat la mufa INPUT1.
