Atașarea acestei unități la cameră utilizând cablul de extensie audio pentru talpă furnizat
Atașați această unitate la cameră utilizând cablul de extensie audio pentru talpă furnizat.
Este convenabil, de exemplu, la înregistrarea cu un microfon (nu este furnizat) atașat la unitate de la distanță.
Notă
-
Înainte de a atașa/îndepărta cablul de extensie audio pentru talpă la/de la cameră, opriți alimentarea camerei.
-
Cablul de extensie audio pentru talpă poate fi utilizat cu accesorii audio pentru dispozitivele echipate cu talpă cu interfață multiplă. Nu este compatibil cu blițurile externe.
Pentru modelele de cameră compatibile cu cablul de extensie audio pentru talpă, vizitați site-ul web la:
-
Microfonul prezentat în ilustrație nu este furnizat.
-
Scoateți capacele de protecție pentru conector de la această unitate și de la cablul de extensie audio pentru talpă.
-

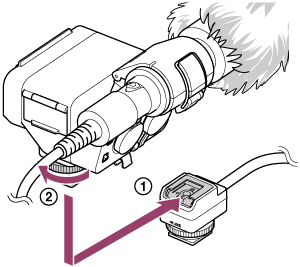

Glisați piciorul cu interfață multiplă al acestei unități în talpa cablului de extensie audio pentru talpă (
), apoi rotiți butonul rotativ de blocare în direcția „LOCK” pentru a fixa ferm unitatea (
).
Dacă întâmpinați dificultăți la introducerea piciorului cu interfață multiplă în talpă, învârtiți butonul rotativ de blocare în sens antiorar până ce se oprește, apoi încercați din nou.
-

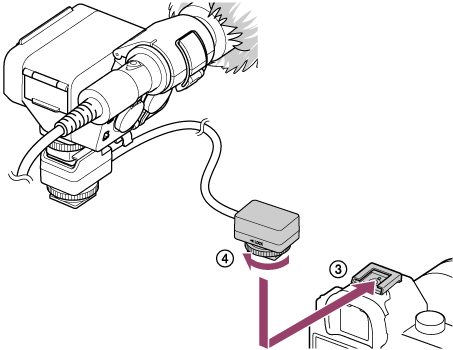

Glisați piciorul cu interfață multiplă al cablului de extensie audio pentru talpă în talpa de pe cameră (
), apoi rotiți butonul rotativ de blocare în direcția „LOCK” pentru a fixa ferm cablul de extensie audio pentru talpă (
).
Dacă întâmpinați dificultăți la introducerea piciorului cu interfață multiplă în talpă, învârtiți butonul rotativ de blocare în sens antiorar până ce se oprește, apoi încercați din nou.
Pentru a utiliza accesoriul de consolidare pentru cablul de extensie audio pentru talpă furnizat
Când atașați această unitate la un cadru de cameră sau echipament similar, utilizați accesoriul de consolidare pentru cablul de extensie audio pentru talpă.
-
Atașați cablul de extensie audio pentru talpă la un cadru de cameră sau echipament similar, apoi rotiți butonul rotativ de blocare în direcția „LOCK” pentru a fixa ferm cablul de extensie audio pentru talpă.
-

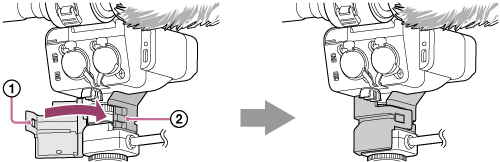

Atașați accesoriul de consolidare pentru cablul de extensie audio pentru talpă, astfel încât să se potrivească cu forma acestei unități și cu cablul de extensie audio pentru talpă.
-
Aliniați orificiul (
) de pe accesoriul de consolidare pentru cablul de extensie audio pentru talpă cu proeminența () și împingeți-l până când se fixează cu un clic.
Notă
-
Când utilizați blițul încorporat al camerei, scoateți această unitate din cameră.
-
Când nu intenționați să utilizați această unitate sau cablul de extensie audio pentru talpă, asigurați-vă că atașați capacul de protecție pentru conector înapoi la piciorul cu interfață multiplă.
-
Când atașați accesoriul de consolidare pentru cablul de extensie audio pentru talpă, aveți grijă să nu vă prindeți degetele.
-
Când atașați cablul de extensie audio pentru talpă la un cadru de cameră, în cazul în care cablul este mai lung decât este necesar, fixați excesul, de exemplu, înfășurându-l în jurul cadrului de cameră, astfel încât să nu apară în obiectiv.
