Selectarea semnalului audio de intrare pentru ieșirea către fiecare canal de pe cameră sau computer

Puteți selecta semnalul audio de intrare care va fi emis către fiecare canal de pe cameră sau computer de la INPUT1, INPUT2 sau INPUT3 prin setarea comutatorului INPUT SELECT de pe această unitate.

Notă

  • Setați numărul de canale de utilizat în meniul camerei sau al computerului.

  • Când conectați această unitate la computer, înregistrarea este limitată la un maxim de 2 canale.

  • Microfonul prezentat în ilustrație nu este furnizat.

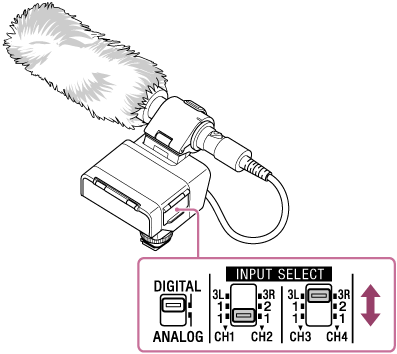

  1. Schimbați setarea comutatorului INPUT SELECT.

    • Când se efectuează ieșirea către CH1 și CH2

      Setați comutatorul INPUT SELECT (CH1/CH2) în mod corespunzător.

    Mufă jack intrare audio Setările comutatorului INPUT SELECT (CH1/CH2) Canal de ieșire audio
    Doar INPUT1 1/1 CH1: INPUT1
    CH2: INPUT1
    INPUT1 și INPUT2 1/2 CH1: INPUT1
    CH2: INPUT2
    INPUT3 3L/3R CH1: INPUT3L
    CH2: INPUT3R

    • Când se efectuează ieșirea către CH3 și CH4

      Setați comutatorul INPUT SELECT (CH3/CH4) în mod corespunzător.

    Mufă jack intrare audio Setările comutatorului INPUT SELECT (CH3/CH4) Canal de ieșire audio
    Doar INPUT1 1/1 CH3: INPUT1
    CH4: INPUT1
    INPUT1 și INPUT2 1/2 CH3: INPUT1
    CH4: INPUT2
    INPUT3 3L/3R CH3: INPUT3L
    CH4: INPUT3R

    Pentru exemple detaliate de conexiuni și setări specifice, consultați „Despre setările de intrare și pentru canal”.
