Найменування компонентів

Частини корпусу

Ілюстрація, на якій показано розташування компонентів корпусу адаптера XLR

  1. Держак мікрофона

  2. Диск блокування

  3. Багатоінтерфейсна колодка

    Примітка

    • Не торкайтеся голими руками роз'єму багатоінтерфейсної колодки.

  4. Кришка захисту роз’єму

Перемикачі/диски/гнізда

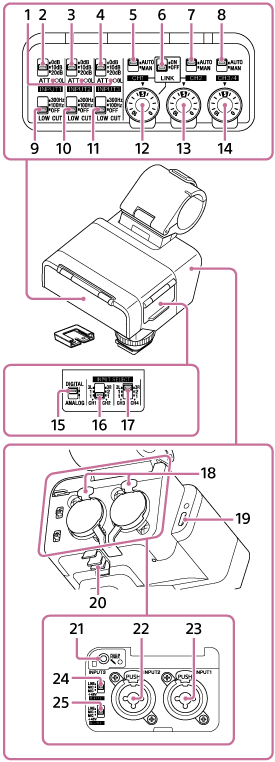

Ілюстрація, на якій показано розташування перемикачів, дисків і гнізд на адаптері XLR

  1. Індикатори OL (перевантаження)

    Загоряються, коли вхідний аудіосигнал достатньо сильний, щоб спричинити аналоговий кліпінг. У такому разі відрегулюйте рівень вхідного сигналу за допомогою підключеного пристрою або перемикача ATT на цьому пристрої, щоб індикатор не світився під час роботи.

  2. Перемикач ATT (INPUT1)

    Виберіть стандартний рівень вхідного сигналу гнізда INPUT1. Це налаштування перемикача діє, коли перемикач INPUT1 (LINE/MIC/MIC+48V) установлено в положення «MIC» або «MIC+48V».

  3. Перемикач ATT (INPUT2)

    Виберіть стандартний рівень вхідного сигналу гнізда INPUT2. Це налаштування перемикача діє, коли перемикач INPUT2 (LINE/MIC/MIC+48V) установлено в положення «MIC» або «MIC+48V».

  4. Перемикач ATT (INPUT3)

    Виберіть стандартний рівень вхідного сигналу гнізда INPUT3.

  5. Перемикач AUTO/MAN (CH1)

    Виберіть спосіб (Авто/Вручну) для регулювання рівня гучності вихідного аудіосигналу на канал CH1 на камері або комп’ютері.

  6. Перемикач LINK

    Якщо встановити перемикач у положення «ON», рівень гучності запису вихідного аудіосигналу на каналі CH2 на камері або комп’ютері автоматично слідує за рівнем CH1. Це корисно в разі запису в режимі стерео на CH1 і CH2.

  7. Перемикач AUTO/MAN (CH2)

    Виберіть спосіб (Авто/Вручну) для регулювання рівня гучності вихідного аудіосигналу на канал CH2 на камері або комп’ютері.

  8. Перемикач AUTO/MAN (CH3/4)

    Виберіть спосіб (Авто/Вручну) для регулювання рівня гучності вихідного аудіосигналу на канали CH3 та CH4 на камері.

  9. Перемикач LOW CUT (INPUT1)

    Скористайтесь цим перемикачем, щоб звести до мінімуму небажані шуми, послабивши низькочастотні компоненти вхідного аудіосигналу з гнізда INPUT1. Це налаштування перемикача діє, коли перемикач INPUT1 (LINE/MIC/MIC+48V) установлено в положення «MIC» або «MIC+48V».

  10. Перемикач LOW CUT (INPUT2)

    Скористайтесь цим перемикачем, щоб звести до мінімуму небажані шуми, послабивши низькочастотні компоненти вхідного аудіосигналу з гнізда INPUT2. Це налаштування перемикача діє, коли перемикач INPUT2 (LINE/MIC/MIC+48V) установлено в положення «MIC» або «MIC+48V».

  11. Перемикач LOW CUT (INPUT3)

    Скористайтесь цим перемикачем, щоб звести до мінімуму небажані шуми, послабивши низькочастотні компоненти вхідного аудіосигналу з гнізда INPUT3.

  12. Диск AUDIO LEVEL (CH1)

    Відрегулюйте рівень гучності запису вихідного аудіосигналу на канал CH1 на камері або комп’ютері.

  13. Диск AUDIO LEVEL (CH2)

    Відрегулюйте рівень гучності запису вихідного аудіосигналу на канал CH2 на камері або комп’ютері.

  14. Диск AUDIO LEVEL (CH3/4)

    Відрегулюйте рівень гучності запису вихідного аудіосигналу на канали CH3 та CH4 на камері.

  15. Перемикач DIGITAL/ANALOG

    Виберіть цифровий або аналоговий тип вихідного сигналу.

    Якщо багатоінтерфейсний роз’єм на вашій камері несумісний із цифровим аудіоінтерфейсом, установіть перемикач у положення «ANALOG».

  16. Перемикач INPUT SELECT (CH1/CH2)

    Виберіть вхідний аудіосигнал для виведення на канали CH1 та CH2 на камері або комп’ютері.

  17. Перемикач INPUT SELECT (CH3/CH4)

    Виберіть вхідний аудіосигнал для виведення на канали CH3 та CH4 на камері.

  18. Важіль роз’єднання

  19. Порт USB Type-C®

    Примітка

    • Порт USB Type-C на цьому пристрої призначений для підключення до комп’ютера, який підтримує аудіовхід USB. Оскільки цей порт не підтримує живлення від джерел живлення USB (включно з USB PD), пристрій не буде живитися, навіть якщо його до них підключити.

  20. Держак кабелю

  21. Гніздо INPUT3 (Стереофонічне міні-гніздо, сумісне з живленням через штекер)

  22. Гніздо INPUT2 (3-контактне XLR/TRS*, типу «мама», сумісне з фантомним живленням +48 В)

    * 3-контактне гніздо (TIP: HOT, RING: COLD, SLEEVE: GND)

  23. Гніздо INPUT1 (3-контактне XLR/TRS*, типу «мама», сумісне з фантомним живленням +48 В)

    * 3-контактне гніздо (TIP: HOT, RING: COLD, SLEEVE: GND)

  24. Перемикач INPUT2 (LINE/MIC/MIC+48V)

    Виберіть опцію, яка підходить для пристрою, підключеного до гнізда INPUT2.

  25. Перемикач INPUT1 (LINE/MIC/MIC+48V)

    Виберіть опцію, яка підходить для пристрою, підключеного до гнізда INPUT1.
