Прикріплення цього пристрою до камери за допомогою аудіокабелю-подовжувача з роз’ємом типу «черевик», що постачається в комплекті
Прикріпіть цей пристрій до камери за допомогою аудіокабелю-подовжувача з роз’ємом типу «черевик», що постачається в комплекті.
Це зручно, наприклад, коли запис здійснюється на відстані за допомогою мікрофона (не входить до комплекту), прикріпленого до пристрою.
Примітка
-
Перед прикріпленням аудіокабелю-подовжувача з роз’ємом типу «черевик» до камери або його зняттям з неї вимкніть живлення камери.
-
Аудіокабель-подовжувач з роз’ємом типу «черевик» можна використовувати з аудіоаксесуарами для пристроїв, оснащених багатоінтерфейсним роз’ємом. Він не сумісний із зовнішніми спалахами.
Щоб отримати інформацію про моделі камер, сумісні з аудіокабелем-подовжувачем з роз’ємом типу «черевик», відвідайте вебсайт за адресою:
-
Мікрофон, показаний на ілюстрації, не входить до комплекту.
-
Зніміть кришки захисту роз’ємів із цього пристрою та аудіокабелю-подовжувача з роз’ємом типу «черевик».
-

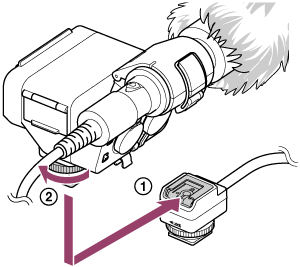

Всуньте багатоінтерфейсну колодку цього пристрою в роз’єм аудіокабелю-подовжувача з роз’ємом типу «черевик» (
), а потім поверніть диск блокування в напрямку «LOCK», щоб надійно зафіксувати пристрій (
).
Якщо багатоінтерфейсну колодку важко вставити в роз’єм, поверніть диск блокування проти годинникової стрілки до упору, а потім повторіть спробу.
-

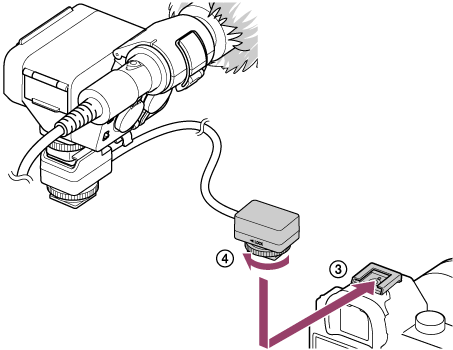

Всуньте багатоінтерфейсну колодку аудіокабелю-подовжувача з роз’ємом типу «черевик» у роз’єм на камері (
), а потім поверніть диск блокування в напрямку «LOCK», щоб надійно зафіксувати аудіокабель-подовжувач з роз’ємом типу «черевик» (
).
Якщо багатоінтерфейсну колодку важко вставити в роз’єм, поверніть диск блокування проти годинникової стрілки до упору, а потім повторіть спробу.
Як використовувати додане прикріплення підсилювача для аудіокабелю-подовжувача з роз’ємом типу «черевик»
Для прикріплення цього пристрою до установки камери або подібного обладнання використовуйте прикріплення підсилювача для аудіокабелю-подовжувача з роз’ємом типу «черевик».
-
Прикріпіть аудіокабель-подовжувач з роз’ємом типу «черевик» до установки камери або подібного обладнання, а потім поверніть диск блокування в напрямку «LOCK», щоб надійно зафіксувати аудіокабель-подовжувач з роз’ємом типу «черевик».
-

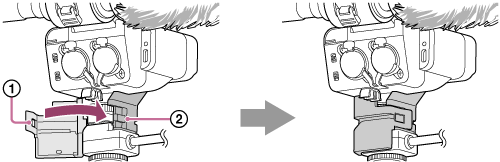

Приєднайте прикріплення підсилювача для аудіокабелю-подовжувача з роз’ємом типу «черевик», так щоб воно відповідало формі цього пристрою та аудіокабелю-подовжувача з роз’ємом типу «черевик».
-
Сумістіть отвір (
) на прикріпленні підсилювача для аудіокабелю-подовжувача з роз’ємом типу «черевик» з виступом () і натисніть на нього до фіксації з клацанням.
Примітка
-
Використовуючи вбудований спалах камери, зніміть цей пристрій з камери.
-
Якщо ви не збираєтеся використовувати цей пристрій або аудіокабель-подовжувач з роз’ємом типу «черевик», обов’язково знову прикріпіть кришку захисту роз’єму до багатоінтерфейсної колодки.
-
Приєднуючи прикріплення підсилювача для аудіокабелю-подовжувача з роз’ємом типу «черевик», будьте обережні, щоб не затиснути пальці.
-
Якщо під час прикріплення аудіокабелю-подовжувача з роз’ємом типу «черевик» до установки камери виявиться, що кабель довший, ніж потрібно, зафіксуйте надлишкову частину, наприклад, обмотавши її навколо установки камери, щоб вона не потрапляла в об’єктив.
