Вибір вхідного аудіосигналу для виведення на кожний канал на камері або комп’ютері

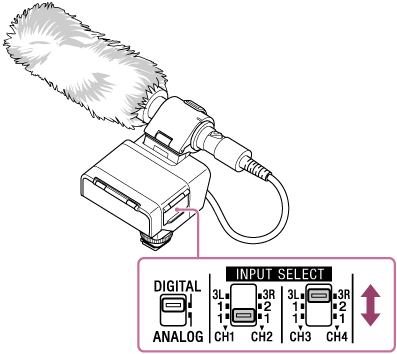

Ви можете вибрати вхідний аудіосигнал для виведення на кожний канал камери або комп’ютера з-поміж INPUT1, INPUT2 і INPUT3, установивши перемикач INPUT SELECT на цьому пристрої у відповідне положення.

Примітка

  • Установіть кількість каналів, що використовуватимуться, у меню камери або комп’ютера.

  • У разі підключення цього пристрою до комп’ютера запис обмежується максимум 2 каналами.

  • Мікрофон, показаний на ілюстрації, не входить до комплекту.

  1. Змініть налаштування перемикача INPUT SELECT.

    • У разі виведення на CH1 і CH2

      Установіть перемикач INPUT SELECT (CH1/CH2) відповідним чином.

    Гніздо аудіовходу Налаштування перемикача INPUT SELECT (CH1/CH2) Канал аудіовиходу
    Тільки INPUT1 1/1 CH1: INPUT1
    CH2: INPUT1
    INPUT1 та INPUT2 1/2 CH1: INPUT1
    CH2: INPUT2
    INPUT3 3L/3R CH1: INPUT3L
    CH2: INPUT3R

    • У разі виведення на CH3 і CH4

      Установіть перемикач INPUT SELECT (CH3/CH4) відповідним чином.

    Гніздо аудіовходу Налаштування перемикача INPUT SELECT (CH3/CH4) Канал аудіовиходу
    Тільки INPUT1 1/1 CH3: INPUT1
    CH4: INPUT1
    INPUT1 та INPUT2 1/2 CH3: INPUT1
    CH4: INPUT2
    INPUT3 3L/3R CH3: INPUT3L
    CH4: INPUT3R

    Докладні приклади конкретних підключень і налаштувань наведено в розділі «Про налаштування входів і каналів».
