Bagside

Dette er en illustration af kameraets bagside. Siden med skærmen betragtes som kameraets bagside. Skærmen, nummer 5, er i midten af bagsiden. Over skærmen er der dele med numrene 1, 2, 6 og 7. Knapperne med numrene 3 og 4 er placeret over skærmen til venstre. Knapperne med numrene 8 til 10 er placeret over skærmen til højre. Knapperne med numrene 11 til 16 er placeret på højre side af skærmen.

  1. Søger
  2. Okulardæksel

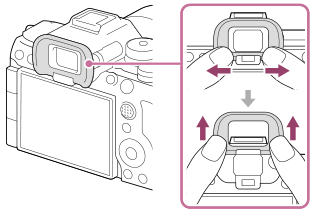

    For at afmontere øjestykkedelen

    Skub grebene i bunden af øjestykkedelen til venstre og højre og løft øjestykkedelen op.

  3. Til optagelse: C3-knap (Brugertilpasningsknap 3)
    Til visning: (Beskyt)-knap
  4. MENU-knap
  5. Skærm (Til berøringsbetjening: Berøringspanel/Berøringsplade)

    Du kan justere skærmen ind på en vinkel, der er nem at se, og optage fra enhver position. Se "Justering af skærmens vinkel" for yderligere oplysninger.

    • Du er muligvis ikke i stand til at justere skærmvinklen afhængigt af den type stativ, du anvender. I sådan et tilfælde skal du løsne stativskruen en enkelt gang for at justere skærmvinklen.
    • Anvend ikke overdreven kraft ved åbning, lukning eller rotation af skærmen. Gør du det, kan det forårsage en fejlfunktion.
  6. Øjesensor
  7. Dioptri-justeringsknap

    Juster dioptri-justeringsknappen i overensstemmelse med dit syn, indtil visningen står helt klar i søgeren. Hvis det er svært at betjene dioptri-justeringsknappen, skal øjestykkedelen tages af, inden knappen betjenes.

  8. C1-knap (Brugertilpasningsknap 1)
  9. Til optagelse: AF-ON (AF til)-knap
    Til visning: (Forstør)-knap
  10. Til optagelse: AEL-knap
    [AEL-hold] er tildelt til AEL-knappen i standardindstillingerne.
    Til visning: (Billedindeks)-knap
  11. Multivælger
  12. Fn (Funktion)-knap
  13. Kontrolhjul
  14. Aktivitetslampe
  15. Til optagelse: C4-knap (Brugertilpasningsknap 4)
    Til visning: (Slet)-knap
  16. (Afspilning)-knap

Justering af skærmvinklen

  • Når du holder kameraet i en høj eller lav position, skal du trække skærmen mod dig for at justere vinklen.

Illustration, der viser, hvordan skærmen kan roteres

(A): Hvor du skal placere dine fingre

(B): Ca. 98° fra kameraets bagside

(C): Ca. 40° fra kameraets bagside


  • I selvportrætpositionen med skærmen åben sideværts og objektivet vendt mod dig vendes skærmbilledet vandret. Drej skærmen bagud for at annullere den omvendte visning.

Illustration, der viser, hvordan skærmen kan roteres

(A): Hvor du skal placere dine fingre

(B): Ca. 180°

(C): Ca. 270°


  • Når du ønsker at ændre visningsretningen til selvportrættilstanden med skærmen trukket ud, skal du dreje skærmen helt i retningen af (A). Hvis du ønsker at annullere visningsretningen for selvportrættilstanden, skal du dreje skærmen helt i retningen (B) (når [Skærmvendingsretn.] er indstillet til [Auto]).

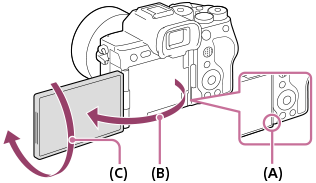

Illustration, der viser, hvordan skærmen kan roteres

  • I standardindstillingerne slås vendingen af visningen automatisk til og fra afhængigt af, hvordan skærmen er placeret. Du kan låse visningsmetoden med de følgende indstillinger: MENU → (Opsætning) → [Søger/Skærm] → [Skærmvendingsretn.].
