Umístění dílů a ovládacích prvků

Přijímač

Vyobrazení přijímače znázorňující rozmístění jeho součástí a ovládacích prvků

  1. Monitor (dotykový panel)

  2. Řídicí kolečko/tlačítko

  3. Tlačítko ON/OFF (napájení)

  4. Adaptér pro patici Multi Interface

  5. Konektor USB Type-C®

    Pokud potřebujete nabít baterii přijímače nebo přijímač napájet, propojte běžně dostupným kabelem USB Type-C tento terminál se zdrojem napájení.

    Pro záznam zvuku lze přijímač rovněž připojit k zařízení kompatibilnímu se vstupem zvuku USB, například k počítači nebo chytrému telefonu.

  6. Nabíjecí terminál

    K nabíjení přijímače použijte nabíjecí pouzdro.

  7. Konektor zvukového vstupu

    Pro záznam zvuku lze připojit externí mikrofon (není součástí dodávky). Podrobnosti naleznete v části „Zaznamenávání zvuku na fotoaparát pomocí externího mikrofonu připojeného k přijímači“.

    Tento terminál můžete rovněž použít k propojení s výstupním konektorem sluchátek fotoaparátu pomocí běžně dostupného 3,5 mm zvukového kabelu TRS k poslechu zvuku fotoaparátu ve sluchátcích Bluetooth připojených k přijímači.

    Podrobnosti o nastavení pro poslech zvuku fotoaparátu naleznete v části „MONITOR SET.“.

  8. Konektor výstupu mikrofonu

    Pro záznam zvuku propojte tento konektor se vstupním konektorem mikrofonu na fotoaparátu pomocí běžně dostupného 3,5 mm zvukového kabelu TRS.

Mikrofon

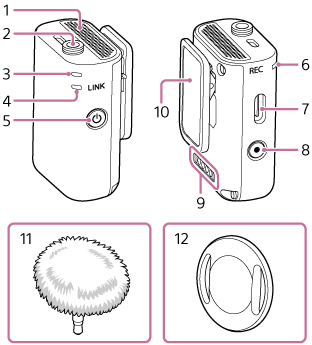

Vyobrazení mikrofonu znázorňující rozmístění jeho součástí a ovládacích prvků a rovněž vyobrazení krytu proti větru a magnetu

  1. Interní mikrofon

  2. Konektor pro externí mikrofon (monofonní)

    Do tohoto konektoru připojte externí mikrofon (není součástí dodávky). Zdroj zvukového vstupu se pak automaticky na připojený externí mikrofon přepne.

  3. Kontrolka napájení

    Zde můžete zkontrolovat stav napájení a nabíjení mikrofonu.

    Pokud kontrolka napájení neustále pomalu oranžově bliká, je nutné baterii nabít.

  4. Kontrolka LINK

    Zde můžete zkontrolovat stav komunikace mikrofonu.

  5. Tlačítko ON/OFF (napájení)

  6. Kontrolka REC

    Svítí po dobu nahrávání do vestavěné paměti mikrofonu. Bliká, když je zvuk mikrofonu ztlumen.

  7. Konektor USB Type-C

    Pokud potřebujete nabít baterii mikrofonu nebo mikrofon napájet, propojte běžně dostupným kabelem USB Type-C tento terminál se zdrojem napájení.

    Mikrofon můžete rovněž zapojit do portu USB na počítači a poslechnout si v počítači zaznamenaná data uložená ve vestavěné paměti mikrofonu.

  8. Tlačítko REC (nahrávání)

  9. Nabíjecí terminál

    K nabíjení přijímače použijte nabíjecí pouzdro.

  10. Klip

    Tímto klipem si můžete mikrofon připnout k oděvu.

  11. Kryt proti větru

    Pro snížení hluku způsobeného dechem či silným větrem nasaďte na mikrofon kryt proti větru.

  12. Magnet

    Tímto magnetem si můžete připevnit mikrofon k oděvu.

Poznámka

  • Anténa Bluetooth je do mikrofonu vestavěna v blízkosti štítku se sériovým číslem na spodní straně mikrofonu. Pokud byste mikrofon drželi způsobem zakrývajícím toto místo, může to ovlivnit dosah bezdrátové komunikace.

Nabíjecí pouzdro

Vyobrazení nabíjecího pouzdra znázorňující rozmístění součástí a ovládacích prvků

  1. Nabíjecí terminál

  2. Kontrolka stavu nabíjení

    Zde můžete zkontrolovat stav baterie nabíjecího pouzdra.

    Zbývající úroveň nabití baterie v nabíjecím pouzdře můžete rovněž zkontrolovat otevřením víčka, když se nabíjecí pouzdro nenabíjí.

  3. Konektor USB Type-C

    Pro nabití baterie přijímače, mikrofonu a nabíjecího pouzdra vložte přijímač a/nebo mikrofon do nabíjecího pouzdra a připojte tento terminál ke zdroji napájení pomocí běžně dostupného USB Type-C kabelu.

    Nabíjecí pouzdro s mikrofonem vloženým dovnitř můžete rovněž zapojit do portu USB na počítači a poslechnout si v počítači zaznamenaná data uložená ve vestavěné paměti mikrofonu.

Poznámka

  • Na nabíjecí terminál záměrně netlačte vyjma případů, kdy do nabíjecího pouzdra vkládáte přijímač nebo mikrofon. Mohlo by dojít k poškození.
