Stavová obrazovka mikrofonu

Po zapnutí přijímače se otevře stavová obrazovka mikrofonu.

Na stavové obrazovce mikrofonu si můžete zkontrolovat nastavení a stav mikrofonu připojeného k přijímači.

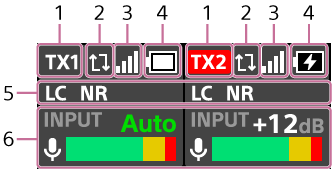

Vyobrazení stavové obrazovky mikrofonu znázorňující rozmístění indikací na obrazovce

  1. Připojené mikrofony

    Když jsou připojeny dva mikrofony, zobrazují se [TX1] a [TX2]. Když jsou připojeny čtyři mikrofony, zobrazují se [TX1], [TX2], [TX3] a [TX4].

    Mikrofon, který aktuálně zaznamenává zvuk do své vestavěné paměti, se zobrazuje červeně. Pokud je v nabídce REC vestavěné v mikrofonu u položky [REC LC/NR FILTER] nastavena možnost [RAW], pod názvem mikrofonu, u nějž je toto nastavení uplatněno, se zobrazuje [RAW].

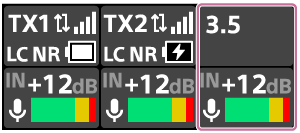

    Když jsou připojeny dva mikrofony, připojením externího mikrofonu (není součástí dodávky) nebo fotoaparátu do konektoru zvukového vstupu na přijímači se jako externí vstup zobrazuje [3.5].

  2. Nastavení OVERWRITE REC

    Když je možnost [OVERWRITE REC] zapnutá, zobrazují se šipky.

    Podrobnosti naleznete v části „OVERWRITE REC“.

  3. Síla komunikačního signálu mezi mikrofonem a přijímačem

  4. Úroveň nabití baterie mikrofonu

  5. Nastavení filtru LC / NR (Horní propust / Potlačení šumu)

  6. Ukazatel úrovně vstupního zesílení

    Výběrem této položky pomocí řídicího kolečka/tlačítka nebo klepnutím na ni se otevře obrazovka nastavení vstupního zesílení, kde můžete vstupní zesílení měnit.

Poznámka

  • Pokud je vzorkovací frekvence a bitová hloubka kvantizace na fotoaparátu nastavena na „24 bitů / 96 kHz“, položka [3.5] se nezobrazí ani tehdy, když je do konektoru zvukového vstupu na přijímači připojen externí mikrofon nebo fotoaparát.

Změna nastavení mikrofonu / externího mikrofonu

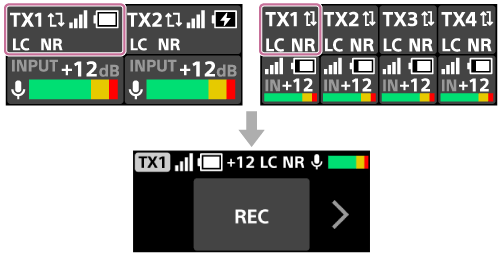

  • Výběrem názvu připojeného mikrofonu nebo externího mikrofonu pomocí řídicího kolečka/tlačítka nebo klepnutím na něj se otevře obrazovka nastavení vstupního mikrofonu pro vybraný mikrofon.

    Podrobnosti naleznete v části „Obrazovka nastavení vstupního mikrofonu“.

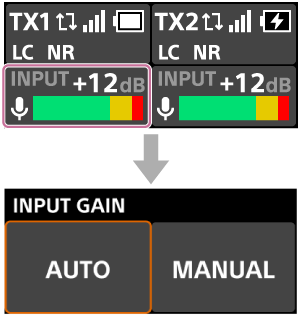

  • Výběrem ukazatele vstupního zesílení / úrovně pomocí řídicího kolečka/tlačítka nebo klepnutím na něj se otevře obrazovka nastavení vstupního zesílení.

    Pro nastavení vstupního zesílení můžete vybrat možnost [AUTO] nebo [MANUAL].

    Při nastavení na [AUTO] se vstupní zesílení upravuje automaticky.

    Při nastavení na [MANUAL] můžete hodnotu vstupního zesílení upravit ručně.
