Placering af dele og kontrolknapper

Modtager

Illustration af modtageren, der indikerer placeringen af dens dele og knapper

  1. Skærm (berøringspanel)

  2. Kontrolhjul/-knap

  3. Knappen ON/OFF (strøm)

  4. Adapter til multi-interfacesko

  5. USB Type-C®-terrminal

    Tilslut denne terminal til en strømkilde ved hjælp et USB Type-C-kabel, der fås i handelen, for at oplade modtagerens batteri eller forsyne modtageren med strøm.

    Du kan også tilslutte modtageren direkte til en enhed, der er kompatibel med USB-lydindgang, såsom computer eller smartphone, for lydoptagelse.

  6. Opladningsterminal

    Anvend opladningsetuiet til at oplade modtageren.

  7. Lydindgangsstik

    Tilslut en ekstern mikrofon (medfølger ikke) for lydoptagelse. For detaljer, se "Optagelse af lyd på et kamera ved hjælp af den eksterne mikrofon, der er tilsluttet til modtageren".

    Du kan også anvende denne terminal til at tilslutte udgangsstikket til et kameras hovedtelefoner ved hjælp af et TRS-lydkabel på 3,5 mm, der fås i handelen, for at overvåge kameralyden gennem Bluetooth-hovedtelefoner, som er tilsluttet til modtageren.

    For detaljer om indstillingerne for overvågning af kameralyd, se "MONITOR SET.".

  8. Mikrofonudgangsstik

    Forbind dette stik og mikrofonindgangsstikket på dit kamera ved hjælp af et TRS-lydkabel på 3,5 mm, der fås i handelen, for lydoptagelse.

Mikrofon

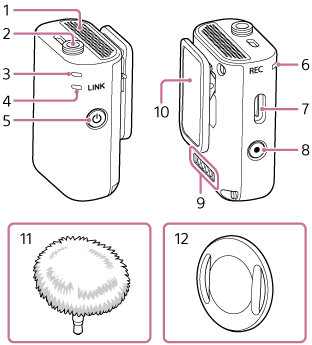

Illustration af mikrofonen, der indikerer placeringen af dens dele og knapper, samt illustrationer af vindhætten og magneten

  1. Indbygget mikrofon

  2. Eksternt mikrofonstik (mono)

    Tilslut en ekstern mikrofon (medfølger ikke) til dette stik. Lydindgangskilden skiftes automatisk til den tilsluttede eksterne mikrofon.

  3. Strømlampe

    Du kan kontrollere mikrofonens strøm- og opladningsstatus.

    Når strømlampen bliver ved med at blinke langsomt orange, skal batteriet oplades.

  4. LINK-lampe

    Du kan kontrollere mikrofonens kommunikationsstatus.

  5. Knappen ON/OFF (strøm)

  6. REC-lampe

    Lyser konstant, mens optagelse over i mikrofonens indbyggede hukommelse er i gang. Blinker, når mikrofonlyden er slået fra.

  7. USB Type-C-terrminal

    Tilslut denne terminal til en strømkilde ved hjælp et USB Type-C-kabel, der fås i handelen, for at oplade mikrofonens batteri eller forsyne mikrofonen med strøm.

    Du kan også tilslutte mikrofonen til USB-porten på en computer for at kontrollere de optagne data, der er lagret i mikrofonens indbyggede hukommelse på computeren.

  8. Knappen REC (optagelse)

  9. Opladningsterminal

    Anvend opladningsetuiet til at oplade modtageren.

  10. Clips

    Brug denne clips til at fastgøre mikrofonen til dit tøj.

  11. Vindskærm

    Fastgør vindskærmen til mikrofonen for at reducere lyde forårsaget af vejrtrækning eller kraftig vind.

  12. Magnet

    Brug denne magnet til at fastgøre mikrofonen til dit tøj.

Bemærk!

  • Der er indbygget en Bluetooth-antenne i mikrofonen i nærheden af mærkatet med serienummeret i bunden af mikrofonen. Hvis du holder mikrofonen på en måde, der dækker dette område, kan det påvirke rækkevidden for trådløs kommunikation.

Opladningsetui

Illustration af opladningsetuiet til lokalisering af dele og knapper

  1. Opladningsterminal

  2. Indikatorlampe for opladningsstatus

    Du kan kontrollere opladningsetuiets batteristatus.

    Du kan også kontrollere opladningsetuiets resterende batteriniveau ved at åbne låget, når opladningsetuiet ikke oplades.

  3. USB Type-C-terrminal

    Anbring modtageren og/eller mikrofonen i opladningsetuiet, og tilslut denne terminal til en strømkilde ved hjælp af et USB Type-C-kabel, der fås i handelen, for at oplade batterierne i modtageren, mikrofonen og opladningsetuiet.

    Du kan også tilslutte opladningsetuiet med mikrofonen i til USB-porten på en computer for at kontrollere de optagne data, der er lagret i mikrofonens indbyggede hukommelse på computeren.

Bemærk!

  • Tryk ikke med vilje opladningsterminalen ind, undtagen når du sætter modtageren eller mikrofonen i opladningsetuiet. Det kan muligvis forårsage en funktionsfejl.
