Rozmieszczenie części i elementów sterujących

Odbiornik

Ilustracja odbiornika do lokalizacji części i elementów sterujących

  1. Wyświetlacz (panel dotykowy)

  2. Pokrętło/przycisk sterowania

  3. Przycisk ON/OFF (zasilanie)

  4. Adapter stopki multiinterfejsowej

  5. Gniazdo USB Type-C®

    Podłącz to złącze do źródła zasilania za pomocą kabla USB Type-C dostępnego w sprzedaży, aby naładować akumulator odbiornika lub zasilać odbiornik.

    Można również podłączyć odbiornik do urządzenia zgodnego z wejściem audio USB, takiego jak komputer lub smartfon, w celu nagrywania dźwięku.

  6. Gniazdo ładowania

    Użyj etui z funkcją ładowania, aby naładować odbiornik.

  7. Gniazdo wejściowe audio

    Podłącz mikrofon zewnętrzny (nie należy do wyposażenia) w celu nagrywania dźwięku. Więcej informacji można znaleźć w „Zapisywanie dźwięku w aparacie za pomocą mikrofonu zewnętrznego podłączonego do odbiornika”.

    Tego złącza można również użyć do podłączenia gniazda wyjściowego słuchawek aparatu za pomocą dostępnego w sprzedaży kabla audio 3,5 mm TRS, aby korzystać z odsłuchu dźwięku z aparatu przez słuchawki Bluetooth podłączone do odbiornika.

    Szczegółowe informacje o ustawieniach odsłuchu dźwięku z aparatu podano w punkcie „MONITOR SET.”.

  8. Gniazdo wyjściowe mikrofonu

    Połącz to gniazdo z gniazdem wejściowym mikrofonu w aparacie za pomocą dostępnego w sprzedaży kabla audio 3,5 mm TRS w celu nagrywania dźwięku.

Mikrofon

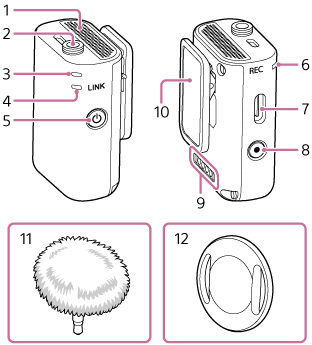

Ilustracja mikrofonu do lokalizacji części i elementów sterujących, a także ilustracje osłony przeciwwietrznej i magnesu

  1. Mikrofon wewnętrzny

  2. Gniazdo zewnętrznego mikrofonu (jednostronny)

    Podłącz mikrofon zewnętrzny (nie należy do wyposażenia) do tego gniazda. Źródło wejściowe audio zostanie automatycznie przełączone na podłączony mikrofon zewnętrzny.

  3. Lampka zasilania

    Można sprawdzić stan zasilania i ładowania mikrofonu.

    Gdy lampka zasilania stale powoli miga na pomarańczowo, należy naładować akumulator.

  4. Lampka LINK

    Można sprawdzić stan komunikacji mikrofonu.

  5. Przycisk ON/OFF (zasilanie)

  6. Lampka REC

    Świeci się stale podczas nagrywania na wbudowaną pamięć mikrofonu. Miga, gdy dźwięk z mikrofonu jest wyciszony.

  7. Gniazdo USB Type-C

    Podłącz to złącze do źródła zasilania za pomocą kabla USB Type-C (dostępnego w sprzedaży), aby naładować akumulator mikrofonu lub zasilać mikrofon.

    Mikrofon można również podłączyć do portu USB komputera, aby sprawdzić na komputerze nagrane dane zapisane we wbudowanej pamięci mikrofonu.

  8. Przycisk REC (nagrywanie)

  9. Gniazdo ładowania

    Użyj etui z funkcją ładowania, aby naładować odbiornik.

  10. Uchwyt

    Użyj tego uchwytu, aby zamocować mikrofon na ubraniu.

  11. Osłona przeciwwietrzna

    Podłącz osłonę przeciwwietrzną do mikrofonu, aby zredukować hałasy spowodowane przez oddychanie lub silny wiatr.

  12. Magnes

    Użyj tego magnesu, aby zamocować mikrofon na ubraniu.

Uwaga

  • Antena Bluetooth jest wbudowana w mikrofon w pobliżu naklejki z numerem seryjnym na spodzie mikrofonu. Trzymanie mikrofonu w sposób zakrywający ten obszar może ograniczyć zasięg komunikacji bezprzewodowej.

Etui z funkcją ładowania

Ilustracja etui z funkcją ładowania do lokalizacji części i elementów sterujących

  1. Gniazdo ładowania

  2. Lampka wskaźnika stanu ładowania

    Można sprawdzić stan akumulatora etui z funkcją ładowania.

    Można również sprawdzić poziom naładowania akumulatora etui z funkcją ładowania, otwierając pokrywę, gdy etui z funkcją ładowania nie jest ładowane.

  3. Gniazdo USB Type-C

    Umieść odbiornik i/lub mikrofon w etui z funkcją ładowania i podłącz to złącze do źródła zasilania za pomocą kabla USB Type-C dostępnego w sprzedaży, aby naładować akumulatory odbiornika, mikrofonu i etui z funkcją ładowania.

    Można również podłączyć etui z funkcją ładowania z mikrofonem w środku do portu USB komputera, aby sprawdzić na komputerze nagrane dane zapisane we wbudowanej pamięci mikrofonu.

Uwaga

  • Nie wciskaj celowo gniazda ładowania z wyjątkiem sytuacji, gdy umieszczasz odbiornik lub mikrofon w etui z funkcją ładowania. Może to spowodować usterkę.
