Ekran stanu mikrofonu

Włączenie odbiornika powoduje wyświetlenie ekranu stanu mikrofonu.

Ekran stanu mikrofonu umożliwia sprawdzenie ustawień i stanu mikrofonu podłączonego do odbiornika.

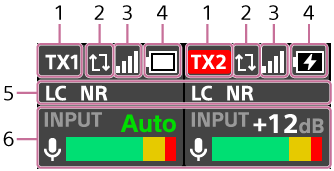

Ilustracja ekranu stanu mikrofonu pokazująca lokalizacje wskaźników na ekranie

  1. Podłączone mikrofony

    Gdy podłączone są dwa mikrofony, wyświetlone są symbole [TX1] i [TX2]. Gdy podłączone są cztery mikrofony, wyświetlone są symbole [TX1], [TX2], [TX3] i [TX4].

    Mikrofon obecnie nagrywający do własnej wbudowanej pamięci jest wyświetlony na czerwono. Gdy opcja [RAW] jest ustawiona na [REC LC/NR FILTER] we wbudowanym menu REC mikrofonu, symbol [RAW] jest wyświetlony pod nazwą mikrofonu, do którego zastosowano to ustawienie.

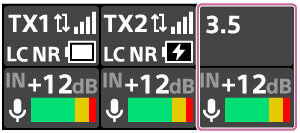

    Gdy podłączone są dwa mikrofony, podłączenie mikrofonu zewnętrznego (brak w zestawie) lub aparatu do gniazda wejściowego audio w odbiorniku powoduje wyświetlenie [3.5] jako wejścia zewnętrznego.

  2. Ustawienie OVERWRITE REC

    Gdy opcja [OVERWRITE REC] jest włączona, wyświetlone są strzałki.

    Szczegółowe informacje można znaleźć w punkcie „OVERWRITE REC”.

  3. Siła sygnału komunikacji między mikrofonem a odbiornikiem

  4. Poziom naładowania akumulatora mikrofonu

  5. Ustawienia filtra LC/NR (górnoprzepustowego/redukcji szumów)

  6. Miernik poziomu wzmocnienia wejściowego

    Wybranie tej pozycji za pomocą pokrętła/przycisku sterowania lub jej dotknięcie powoduje wyświetlenie ekranu ustawień wzmocnienia wejściowego, na którym można zmienić wzmocnienie wejściowe.

Uwaga

  • Gdy częstotliwość próbkowania i głębia bitowa kwantowania w aparacie są ustawione na „24 bity/96 kHz”, symbol [3.5] nie jest wyświetlany, nawet jeśli do gniazda wejściowego audio w odbiorniku podłączony jest mikrofon zewnętrzny lub aparat.

Aby zmienić ustawienia mikrofonu/mikrofonu zewnętrznego

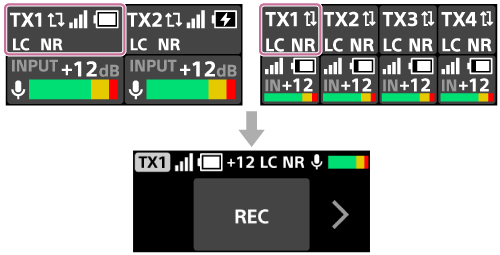

  • Wybranie nazwy podłączonego mikrofonu lub mikrofonu zewnętrznego za pomocą pokrętła/przycisku sterowania albo dotknięcie nazwy powoduje wyświetlenie ekranu ustawień mikrofonu wejściowego dla wybranego mikrofonu.

    Więcej informacji - patrz „Ekran ustawień mikrofonu wejściowego”.

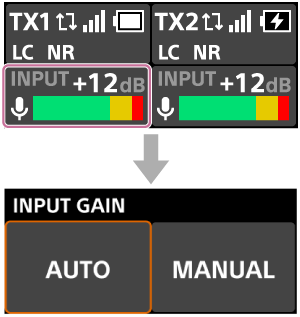

  • Wybranie wzmocnienia wejściowego/miernika poziomu za pomocą pokrętła/przycisku sterowania lub jego dotknięcie powoduje wyświetlenie ekranu ustawień wzmocnienia wejściowego.

    W celu ustawienia wzmocnienia wejściowego można wybrać [AUTO] lub [MANUAL].

    W przypadku ustawienia [AUTO] wzmocnienie wejściowe jest dostosowywane automatycznie.

    W przypadku ustawienia [MANUAL] wartość wzmocnienia wejściowego można dostosować ręcznie.
