Microfone sem fios/Receptor Sem Fios/Transmissor Sem FiosECM-W5 / ECM-W5R / ECM-W5TGuia de ajuda

Monitor (painel tátil)

Seletor de controlo/botão

Botão ON/OFF (alimentação)

Adaptador para sapata multi-interface

Terminal USB Type-C®

Ligue este terminal a uma fonte de alimentação utilizando um cabo USB Type-C disponível no mercado para carregar a bateria do recetor ou fornecer alimentação ao recetor.

Pode também ligar o recetor a um dispositivo compatível com entrada de áudio USB, como um computador ou smartphone, para gravação de áudio.

Terminal de carregamento

Utilize a caixa de carregamento para carregar o recetor.

Tomada de entrada de áudio

Ligue um microfone externo (não fornecido) para gravação de áudio. Para mais informações, consulte “Gravar áudio numa câmara utilizando o microfone externo ligado ao recetor”.

Pode também utilizar este terminal para ligar a tomada de saída de auscultadores da câmara utilizando um cabo de áudio TRS de 3,5 mm disponível no mercado para monitorizar o áudio da câmara através de auscultadores Bluetooth ligados ao recetor.

Para mais informações sobre as definições de monitorização do áudio da câmara, consulte “MONITOR SET.”.

Tomada de saída do microfone

Ligue esta tomada e a tomada de entrada de microfone da sua câmara utilizando um cabo de áudio TRS de 3,5 mm disponível no mercado para gravação de áudio.

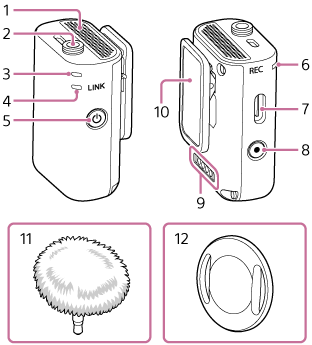

Microfone interno

Tomada para microfone externo (monauricular)

Ligue um microfone externo (não fornecido) a esta tomada. A fonte de entrada de áudio é alterada automaticamente para o microfone externo ligado.

Luz de corrente

Pode verificar o estado de alimentação e de carregamento do microfone.

Quando a luz de corrente continuar a piscar lentamente a laranja, é necessário carregar a bateria.

Luz LINK

Pode verificar o estado de comunicação do microfone.

Botão ON/OFF (alimentação)

Luz REC

Permanece acesa enquanto a gravação na memória incorporada do microfone estiver em curso. Pisca quando o áudio do microfone estiver silenciado.

Terminal USB Type-C

Ligue este terminal a uma fonte de alimentação utilizando um cabo USB Type-C disponível no mercado para carregar a bateria do microfone ou fornecer alimentação ao microfone.

Pode também ligar o microfone à porta USB de um computador para verificar os dados gravados armazenados na memória incorporada do microfone no computador.

Botão REC (gravação)

Terminal de carregamento

Utilize a caixa de carregamento para carregar o recetor.

Clipe

Utilize este clipe para prender o microfone na sua roupa.

Para-vento

Instale o para-vento no microfone para reduzir ruídos causados pela respiração ou por vento forte.

Íman

Utilize este íman para prender o microfone na sua roupa.

Terminal de carregamento

Luz indicadora do estado de carregamento

Pode verificar o estado da bateria da caixa de carregamento.

Pode também verificar o nível de bateria restante da caixa de carregamento abrindo a tampa quando a caixa de carregamento não estiver a ser carregada.

Terminal USB Type-C

Coloque o recetor e/ou o microfone na caixa de carregamento e ligue este terminal a uma fonte de alimentação utilizando um cabo USB Type-C disponível no mercado para carregar as baterias do recetor, do microfone e da caixa de carregamento.

Pode também ligar a caixa de carregamento com o microfone no interior à porta USB de um computador para verificar os dados gravados armazenados na memória incorporada do microfone no computador.
