Ecrã de estado do microfone

Ligar o recetor apresenta o ecrã de estado do microfone.

O ecrã de estado do microfone permite-lhe verificar as definições e o estado do microfone ligado ao recetor.

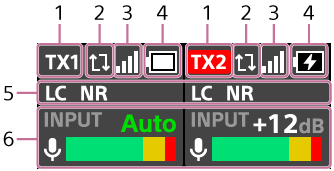

Ilustração do ecrã de estado do microfone indicando a localização das indicações no ecrã

  1. Microfones ligados

    Quando dois microfones estiverem ligados, [TX1] e [TX2] são apresentados. Quando quatro microfones estiverem ligados, [TX1], [TX2], [TX3] e [TX4] são apresentados.

    O microfone que está atualmente a gravar na respetiva memória incorporada é apresentado a vermelho. Quando [RAW] estiver definido para [REC LC/NR FILTER] no menu REC incorporado do microfone, [RAW] é apresentado por baixo do nome do microfone ao qual a definição é aplicada.

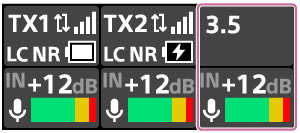

    Quando dois microfones estiverem ligados, ligar um microfone externo (não fornecido) ou uma câmara à tomada de entrada de áudio no recetor apresenta [3.5] como a entrada externa.

  2. Definição de OVERWRITE REC

    Quando [OVERWRITE REC] estiver definido para ligado, as setas são apresentadas.

    Para mais informações, consulte “OVERWRITE REC”.

  3. Intensidade da comunicação entre o microfone e o recetor

  4. Nível da bateria do microfone

  5. Definições do filtro LC/NR (Corte de baixas frequências/redução de ruído)

  6. Medidor do nível de ganho de entrada

    Selecionar este item com o seletor de controlo/botão ou tocar nele apresenta o ecrã de definição de ganho de entrada, onde pode alterar o ganho de entrada.

Nota

  • Quando a frequência de amostragem e a profundidade de bits de quantização na câmara estiverem definidas para “24 bit/96 kHz”, [3.5] não é apresentado mesmo que um microfone externo ou câmara esteja ligado à tomada de entrada de áudio no recetor.

Para alterar as definições do microfone/microfone externo

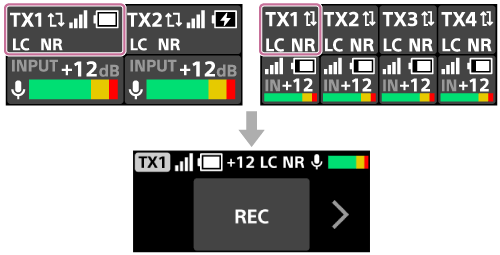

  • Selecionar o nome de um microfone ligado ou de um microfone externo com o seletor de controlo/botão, ou tocar no nome, apresenta o ecrã de definição de entrada do microfone para o microfone selecionado.

    Para mais informações, consulte “Ecrã de definição de entrada do microfone”.

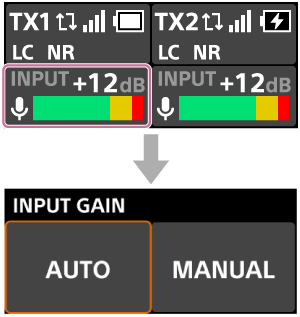

  • Selecionar o medidor de ganho/nível de entrada com o seletor de controlo/botão ou tocar nele apresenta o ecrã de definição do ganho de entrada.

    Pode selecionar [AUTO] ou [MANUAL] para a definição do ganho de entrada.

    Quando definido para [AUTO], o ganho de entrada é ajustado automaticamente.

    Quando definido para [MANUAL], pode ajustar o valor do ganho de entrada manualmente.
