Microfon fără fir/Receptor fără fir/Transmițător fără firECM-W5 / ECM-W5R / ECM-W5TGhid de asistenţă

Monitor (panou tactil)

Buton rotativ/de control

Buton ON/OFF (alimentare)

Adaptor pentru talpa cu interfață multiplă

Port USB Type-C®

Conectați acest port la o sursă de alimentare utilizând un cablu USB Type-C disponibil în comerț pentru încărcarea bateriei receptorului sau pentru alimentarea receptorului.

De asemenea, puteți conecta receptorul la un dispozitiv compatibil cu intrarea USB audio, cum ar fi un computer sau un smartphone, pentru a înregistra audio.

Port de încărcare

Utilizați husa pentru încărcare pentru a încărca receptorul.

Mufă jack intrare audio

Conectați un microfon extern (nefurnizat) pentru înregistrare audio. Pentru detalii, consultați „Înregistrarea sunetului pe o cameră utilizând microfonul extern conectat la receptor”.

De asemenea, puteți utiliza acest port pentru a conecta mufa de ieșire pentru căști a camerei utilizând un cablu audio TRS de 3,5 mm disponibil în comerț pentru a monitoriza sunetul camerei prin căștile Bluetooth conectate la receptor.

Pentru detalii despre setările pentru monitorizarea sunetului camerei, consultați „MONITOR SET.”.

Mufă jack de ieșire pentru microfon

Conectați această mufă jack și mufa de intrare pentru microfon de pe cameră utilizând un cablu audio TRS de 3,5 mm disponibil în comerț pentru înregistrare audio.

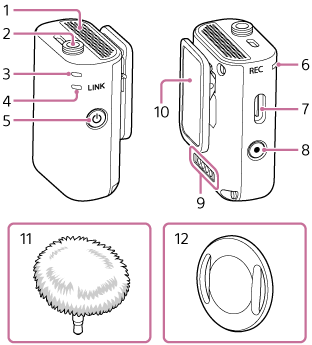

Microfon intern

Mufă jack pentru microfon extern (mono)

Conectați un microfon extern (nefurnizat) la această mufă jack. Sursa de intrare audio este comutată automat la microfonul extern conectat.

Led de alimentare

Puteți verifica starea alimentării și a încărcării microfonului.

Când ledul de alimentare continuă să lumineze intermitent lent în portocaliu, bateria trebuie încărcată.

Led LINK

Puteți verifica starea de comunicare a microfonului.

Buton ON/OFF (alimentare)

Led REC

Rămâne aprins în timp ce înregistrarea în memoria integrată a microfonului este în curs. Luminează intermitent când sunetul microfonului este dezactivat.

Port USB Type-C

Conectați acest port la o sursă de alimentare utilizând un cablu USB Type-C disponibil în comerț pentru încărcarea bateriei microfonului sau pentru alimentarea microfonului.

De asemenea, puteți conecta microfonul la portul USB al unui computer pentru a verifica pe computer datele înregistrate stocate în memoria integrată a microfonului.

Buton REC (înregistrare)

Port de încărcare

Utilizați husa pentru încărcare pentru a încărca receptorul.

Clemă

Utilizați această clemă pentru a atașa microfonul la îmbrăcăminte.

Paravânt

Fixați paravântul la microfon pentru a reduce zgomotele cauzate de respirație sau vânt puternic.

Magnet

Utilizați acest magnet pentru a atașa microfonul la îmbrăcăminte.

Port de încărcare

Led indicator al stării de încărcare

Puteți verifica starea bateriei husei pentru încărcare.

De asemenea, puteți verifica nivelul rămas al bateriei husei pentru încărcare deschizând capacul atunci când husa pentru încărcare nu se încarcă.

Port USB Type-C

Așezați receptorul și/sau microfonul în husa pentru încărcare și conectați acest port la o sursă de alimentare utilizând un cablu USB Type-C disponibil în comerț pentru a încărca bateriile receptorului, microfonului și husei pentru încărcare.

De asemenea, puteți conecta husa pentru încărcare cu microfonul în interior la portul USB al unui computer pentru a verifica pe computer datele înregistrate stocate în memoria integrată a microfonului.
