Positionen und Funktionen der Komponenten

Headset

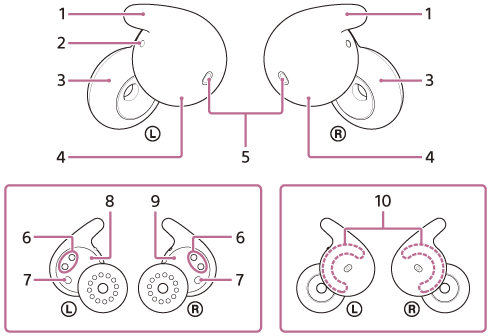

An der linken und rechten Headset-Einheit ist 3 das donutförmige Teil und 4 das kugelförmige Teil. 5 und 10 befinden sich am kugelförmigen Teil und 1 ist eine Ausstülpung des kugelförmigen Teils. 2 befindet sich an der linken Headset-Einheit. 6 und 7 befinden sich auf den ebenen Flächen der kugelförmigen Teile der linken und rechten Einheit. 8 befindet sich an der linken Headset-Einheit und 9 an der rechten Headset-Einheit.

  1. Silikon Ohrpolster (links, rechts)

  2. Tastpunkt

    An der linken Headset-Einheit befindet sich ein fühlbarer Punkt.

  3. Treibereinheiten (links, rechts)

  4. Gehäuse (links, rechts)

  5. Mikrofone (links, rechts)

  6. Ladeanschlüsse (links, rechts)

  7. IR-Sensoren (links, rechts)

  8. Markierung (links)

  9. Markierung (rechts)

  10. Integrierte Antennen (links, rechts)


Ladeetui

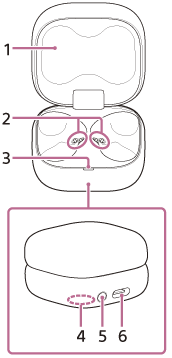

5 und 6 befinden sich am unteren Teil des Ladeetuis. 3 ist zu sehen, wenn der obere Deckel (1) des Ladeetuis geöffnet ist und auf Sie weist. 2 befindet sich im Ladeetui und 4 an der Unterseite des Ladeetuis.

  1. Deckel

  2. Ladeanschlüsse (links, rechts)

  3. Anzeige (grün/orange/blau)

    Zeigt die Akkurestladung der Headset-Einheiten und des Ladeetuis, den Ladestatus oder den Status des Kopplungsmodus an.

  4. Seriennummer

    Befindet sich an der Unterseite des Ladeetuis.

  5. Kopplungs-/Rücksetz-/Initialisierungstaste

    Zum Wechseln in den Kopplungsmodus bzw. zum Zurücksetzen oder Initialisieren des Headsets.

  6. USB Type-C-Anschluss

    Schließen Sie das Ladeetui über das mitgelieferte USB-Type-C-Kabel an einen Computer oder über ein handelsübliches USB-Netzteil an eine Netzsteckdose an, um das Headset und das Ladeetui gleichzeitig zu laden.
