Positie en functie van onderdelen

Headset

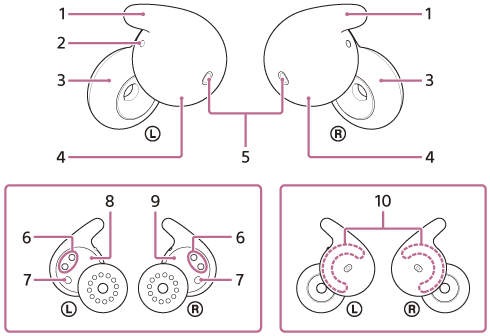

Op het linker en rechter headsetoorstuk is 3 het donutvormige deel en 4 het bolvormige deel. 5 en 10 bevinden zich op het bolvormige deel en 1 is een verlengstuk van het bolvormige deel. 2 bevindt zich op het linker headsetoorstuk. 6 en 7 bevinden zich op de vlakke oppervlakken van de bolvormige delen van het linker en rechter oorstuk. 8 bevindt zich op het linker headsetoorstuk en 9 op het rechter headsetoorstuk.

  1. Passteunstukken (links, rechts)

  2. Voelstip

    Er is een voelstip aangebracht op het linker headsetoorstuk.

  3. Driverunit-gedeelten (links, rechts)

  4. Behuizing-gedeelten (links, rechts)

  5. Microfoons (links, rechts)

  6. Oplaadpoorten (links, rechts)

  7. IR-sensoren (links, rechts)

  8. -markering (links)

  9. -markering (rechts)

  10. Ingebouwde antennes (links, rechts)


Oplaadhoes

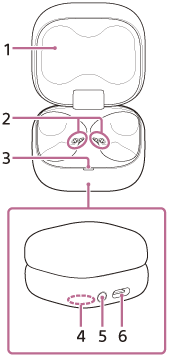

5 en 6 bevinden zich aan de onderkant van de oplaadhoes. 3 is zichtbaar wanneer het bovendeksel (1) van de oplaadhoes naar u toe is geopend. 2 bevindt zich in de oplaadhoes en 4 bevindt zich aan de onderkant van de oplaadhoes.

  1. Deksel

  2. Oplaadpoorten (links, rechts)

  3. Indicator (groen/oranje/blauw)

    Geeft het resterende batterijniveau van de headsetoorstukken en de oplaadhoes, de oplaadstatus of de status van de koppelingsmodus aan.

  4. Serienummer

    Bevindt zich aan de onderkant van de oplaadhoes.

  5. Knop om te koppelen/resetten/initialiseren

    Wordt gebruikt om de koppelingsmodus te activeren of de headset te resetten of initialiseren.

  6. USB Type-C-poort

    Sluit de oplaadhoes met behulp van de bijgeleverde USB Type-C-kabel aan op een computer of met behulp van een in de handel verkrijgbare USB-netstroomadapter aan op een stopcontact om de headset en oplaadhoes tegelijk op te laden.
