Funkcje i lokalizacja poszczególnych elementów

Zestaw słuchawkowy

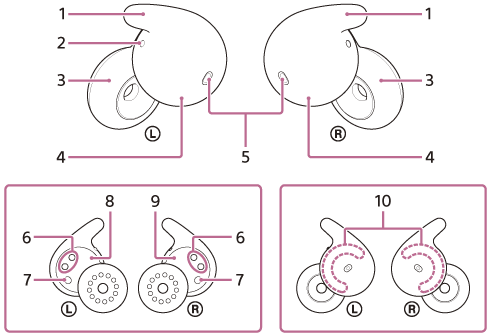

Na lewej i prawej słuchawce zestawu słuchawkowego 3 jest częścią w kształcie pączka, a 4 jest częścią w kształcie kuli. 5 i 10 znajdują się na części w kształcie kuli, a 1 jest przedłużeniem części w kształcie kuli. 2 znajduje się na lewej słuchawce zestawu słuchawkowego. 6 i 7 znajdują się na płaskich powierzchniach kulistych części lewej i prawej słuchawki. 8 znajduje się na lewej słuchawce zestawu słuchawkowego, a 9 na prawej słuchawce zestawu słuchawkowego.

  1. Wsporniki dopasowane (lewy, prawy)

  2. Wyczuwalna wypukłość

    Na lewej słuchawce zestawu słuchawkowego jest wyczuwalna wypukłość.

  3. Części słuchawki (lewa, prawa)

  4. Części obudowy (lewa, prawa)

  5. Mikrofony (lewy, prawy)

  6. Porty ładowania (lewy, prawy)

  7. Czujniki podczerwieni (lewy, prawy)

  8. Oznaczenie (lewa)

  9. Oznaczenie (prawa)

  10. Wbudowane anteny (lewa, prawa)


Etui z funkcją ładowania

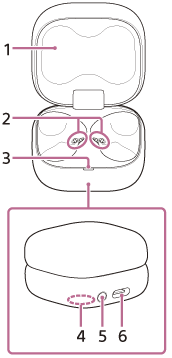

5 i 6 znajdują się w dolnej części etui z funkcją ładowania. 3 widać, gdy górna pokrywa (1) etui z funkcją ładowania jest otwarta i skierowana jest w stronę użytkownika. 2 znajduje się wewnątrz etui z funkcją ładowania, a 4 znajduje się na dolnej powierzchni etui z funkcją ładowania.

  1. Pokrywka

  2. Porty ładowania (lewy, prawy)

  3. Wskaźnik (zielony/pomarańczowy/niebieski)

    Wskazuje pozostały czas pracy akumulatora zestawu słuchawkowego i etui z funkcją ładowania, stan ładowania lub stan trybu parowania.

  4. Numer seryjny

    Znajduje się w dolnej części etui z funkcją ładowania.

  5. Przycisk parowania/resetowania/inicjowania

    Używane podczas wchodzenia w tryb parowania, resetowania lub inicjowania zestawu słuchawkowego.

  6. Gniazdo USB Type-C

    Za pomocą dostarczonego przewodu USB Type-C podłącz etui z funkcją ładowania do komputera lub do gniazdka sieciowego za pomocą dostępnego w sprzedaży zasilacza sieciowego USB, aby jednocześnie ładować zestaw słuchawkowy i etui z funkcją ładowania.
