Funkcje i lokalizacja poszczególnych elementów

Zestaw słuchawkowy

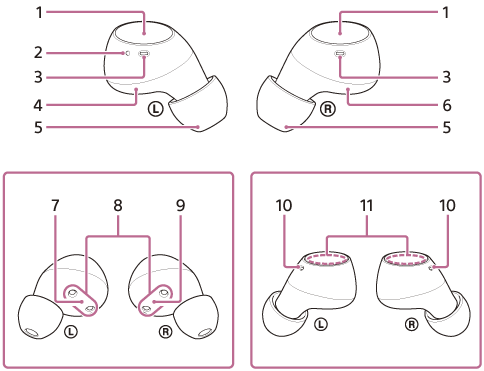

1 to płaska część lewej i prawej słuchawki zestawu słuchawkowego. 11 jest wbudowany w każdą słuchawkę zestawu słuchawkowego. 3 i 10 znajdują się w pobliżu 1. 7, 8 i 9 można zobaczyć, gdy zestaw słuchawkowy znajduje się na powierzchni z wkładkami słuchawkowymi (5) skierowanymi w stronę użytkownika. 2 znajduje się na lewej słuchawce zestawu słuchawkowego.

  1. Przyciski (lewy, prawy)
    Naciśnij, aby obsługiwać zestaw nagłowny.

  2. Wyczuwalna wypukłość
    Lewa słuchawka zestawu słuchawkowego ma wyczuwalną wypukłość.

  3. Otwory wentylacyjne (lewy, prawy)

  4. Lewa słuchawka zestawu nagłownego

  5. Wkładki słuchawkowe (lewy, prawy)

  6. Prawa słuchawka zestawu nagłownego

  7. Oznaczenie (lewa)

  8. Gniazda ładowania

  9. Oznaczenie (prawa)

  10. Mikrofony (lewy, prawy)
    Rejestrują głos podczas rozmowy przez telefon.

  11. Wbudowane anteny (lewa, prawa)
    Zestaw nagłowny ma wbudowaną antenę Bluetooth zarówno w lewej, jak i w prawej słuchawce zestawu nagłownego.


Etui z funkcją ładowania

3 widać, gdy pokrywa etui z funkcją ładowania (1) jest otwarta i znajduje się na powierzchni zwróconej w stronę użytkownika. 2 znajduje się wewnątrz etui z funkcją ładowania, a 5 i 6 znajdują się z tyłu etui z funkcją ładowania. 4 znajduje się w dolnej części etui z funkcją ładowania.

  1. Pokrywka

  2. Gniazda ładowania

  3. Wskaźnik (niebieski/pomarańczowy/zielony)
    Wskazuje pozostały czas pracy akumulatora zestawu słuchawkowego i etui z funkcją ładowania, stan ładowania lub stan trybu parowania.

  4. Numer seryjny
    Znajduje się w dolnej części etui z funkcją ładowania.

  5. Przycisk parowania/resetowania/inicjowania
    Używany podczas wejścia w tryb parowania, resetowania lub inicjowania zestawu nagłownego.

  6. Gniazdo USB Type-C®
    Za pomocą dostępnego w sprzedaży przewodu USB Type-C podłącz etui z funkcją ładowania do komputera lub do gniazdka sieciowego za pomocą dostępnego w sprzedaży zasilacza sieciowego USB, aby jednocześnie ładować zestaw słuchawkowy i etui z funkcją ładowania.
