Розташування та функції складових

З кожного боку дугоподібного елемента 5 розташовано елемент 9, а на внутрішньому боці елементів 9 розташовано елементи 1 і 6. На лівій чашці (4) розташовано елемент 3, а також — на бічній частині — елементи 12, 13, 14 і 15. На правій чашці (8) розташовано: елемент 10 на пласкій ділянці, елементи 17 і 18 на бічній частині, елемент 16 на внутрішньому боці вушної вкладки. У лівій чашці вбудовано елементи 2, 7, 11, у правій — елементи 7 і 11.

  1. Позначка (ліва)

  2. Вбудована антена

    Антена Bluetooth вбудована в гарнітуру.

  3. Tактильна точка

    На краю корпусу лівої чашки є тактильна точка.

  4. Ліва чашка

  5. Стяжка

  6. Позначка (права)

  7. Мікрофони функції шумозаглушення (внутрішні) (лівий, правий)

    Сприймають звук шуму, коли використовується функція шумозаглушення.

  8. Права чашка

  9. Рухомі вставки (ліва, права)

    Посуньте, щоб налаштувати довжину стяжки.

  10. Сенсорна панель керування

    Віддалено контролює відтворення музики на під’єднаному пристрої Bluetooth чи виконує інші дії, використовуючи керування дотиком.

  11. Мікрофони для шумозаглушення (зовнішні) і мікрофони для захоплення звуку голосу (ліворуч, праворуч)

    Захоплюють звук шуму, коли використовується функція шумозаглушення, і звук голосу користувача, коли здійснюється телефонний дзвінок або використовується режим Speak-to-Chat.

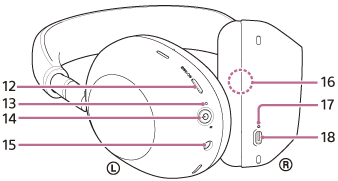

  12. Кнопка NC/AMB (заглушення шумів/режим навколишніх звуків)

  13. Індикатор (помаранчевий/синій)

    Горить помаранчевим або синім, показуючи заряд акумулятора чи стан зв’язку гарнітури.

  14. Кнопка (живлення) / (Bluetooth)

  15. Вхідне гніздо кабелю навушників

    Під’єднайте до нього програвач музики або інший пристрій за допомогою кабелю навушників із комплекту постачання. Обов’язково вставляйте штекер кабелю до клацання. Якщо штекер під’єднано неправильно, звук може не відтворюватися належним чином.

  16. Серійний номер

    Розташовано з внутрішнього боку правої чашки.

    Див. нижче розділ «Перегляд серійних номерів, позначок безпеки тощо».

  17. Індикатор заряджання (помаранчевий)

    Горить помаранчевим під час заряджання.

  18. Порт USB Type-C

    Дає змогу підключити гарнітуру до комп’ютера чи розетки змінного струму через наявний у продажу USB-адаптер змінного струму за допомогою кабелю USB Type-C з комплекту постачання, щоб зарядити гарнітуру.


Перегляд серійних номерів, позначок безпеки тощо.

  • Вимкніть гарнітуру й від’єднайте USB-кабель.
  • Зніміть вушну вкладку з корпусу правої чашки прямим рухом. Не знімайте вкладку під кутом.
    Серійний номер, позначки безпеки тощо зазначено в нижньому правому куті на правій чашці.

  • Установіть зняту вушну вкладку на праву чашку.
    Вставте п’ять вушок у чашку повністю, з клацанням.

Примітка

  • Не знімайте вушну вкладку без потреби.
  • Перед зняттям вушної вкладки вимкніть гарнітуру й від’єднайте USB-кабель.
  • Не знімайте вушну вкладку, якщо поруч є залізистий пісок чи металеві предмети, оскільки їх може притягнути магніт, розташований усередині гарнітури, і гарнітура може зламатися.
  • Гарантія не покриває несправності, що виникли через невиконання зазначених вище заходів безпеки.
