Umístění a funkce součástí

Sluchátka

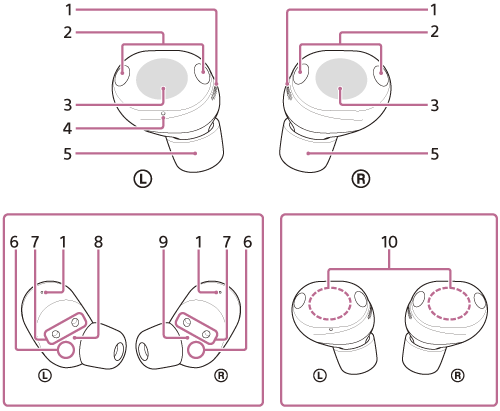

3 je plochá část levé a pravé náhlavní soupravy. 10 je zabudován v každé náhlavní soupravě. 1 a 2 se nacházejí v blízkosti 3. 6, 7, 8 a 9 lze vidět, když je náhlavní souprava položena na povrchu s koncovkami sluchátek (5) namířenými směrem k vám. 4 je na levé jednotce náhlavní soupravy.

  1. Vzduchové otvory (levý, pravý)

  2. Mikrofony (levý, pravý)

    Zachycuje zvuk vašeho hlasu během telefonních hovorů nebo v režimu Speak-to-Chat a zachycuje šum při použití funkce potlačení šumu nebo režimu okolního zvuku.

  3. Dotykové snímače (levý, pravý)

  4. Hmatová tečka

    Na levé straně náhlavní soupravy je hmatová tečka.

  5. Koncovky sluchátek (levá, pravá)

  6. Infračervené snímače (levý, pravý)

  7. Nabíjecí porty (levý, pravý)

  8. Značka (levé)

  9. Značka (pravé)

  10. Vestavěné antény (levá, pravá)

    V levé i pravé části náhlavní soupravy je zabudována anténa Bluetooth.


Nabíjecí pouzdro

3 je vidět nejblíže k vám, když je víko nabíjecího pouzdra (1) otevřené a položené na povrchu směrem k vám. 2 se nachází uvnitř nabíjecího pouzdra. 5 a 6 se nacházejí na zadní straně nabíjecího pouzdra. 4 a 7 jsou umístěny na spodní straně nabíjecího pouzdra.

  1. Víko nabíjecího pouzdra

  2. Nabíjecí porty (levý, pravý)

  3. Indikátor (modrý/oranžový/zelený)

    Ukazuje zbývající nabití baterie náhlavních souprav a nabíjecího pouzdra, stav nabíjení nebo stav režimu párování.

  4. Sériové číslo

    Nachází se na dolní části nabíjecího pouzdra.

  5. Tlačítko párování / resetování / inicializace

    Používá se při přechodu do režimu párování, resetování nebo inicializaci sluchátek.

  6. Port USB Type-C

    Nabíjejte náhlavní soupravu i nabíjecí pouzdro jedním z následujících způsobů pomocí dodaného kabelu USB typu C.

    • Připojení nabíjecího pouzdra k počítači
    • Připojte nabíjecí pouzdro k zásuvce střídavého proudu pomocí běžně dostupného síťového adaptéru USB.

  7. Kontaktní plocha pro nabíjení Qi
