Funkcje i lokalizacja poszczególnych elementów

Zestaw słuchawkowy

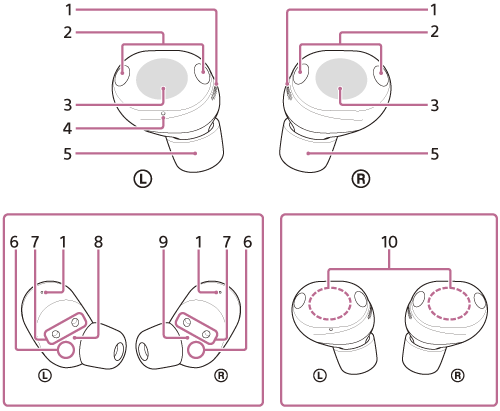

3 to płaska część lewego i prawego zestawu słuchawkowego. 10 jest wbudowany w każdy zestaw słuchawkowy. 1 i 2 znajdują się w pobliżu 3. 6, 7, 8 i 9 są widoczne, gdy zestaw słuchawkowy jest umieszczony na powierzchni z końcówkami słuchawek (5) skierowanymi w stronę użytkownika. 4 znajduje się na lewym zestawie słuchawkowym.

  1. Otwory wentylacyjne (lewy, prawy)

  2. Mikrofony (lewy, prawy)

    Przechwytuje dźwięk Twojego głosu podczas rozmów telefonicznych lub w trybie mówienia na czacie i wychwytuje hałas podczas korzystania z funkcji redukcji szumów lub trybu dźwięku otoczenia.

  3. Czujniki dotykowe (lewy, prawy)

  4. Wyczuwalna wypukłość

    Po lewej stronie zestawu słuchawkowego znajduje się dotykowa kropka.

  5. Wkładki słuchawkowe (lewy, prawy)

  6. Czujniki podczerwieni (lewy, prawy)

  7. Porty ładowania (lewy, prawy)

  8. Oznaczenie (lewa)

  9. Oznaczenie (prawa)

  10. Wbudowane anteny (lewa, prawa)

    Antena Bluetooth jest wbudowana w lewą i prawą część zestawu słuchawkowego.


Etui z funkcją ładowania

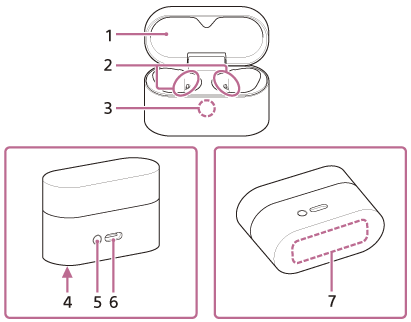

3 jest widoczny najbliżej użytkownika, gdy pokrywa etui ładującego (1) jest otwarta i umieszczona na powierzchni skierowanej w jego stronę. 2 znajduje się wewnątrz etui ładującego. 5 i 6 znajdują się z tyłu etui ładującego. 4 i 7 znajdują się w dolnej części etui ładującego.

  1. Pokrywa etui ładującego

  2. Porty ładowania (lewy, prawy)

  3. Wskaźnik (niebieski/pomarańczowy/zielony)

    Wskazuje pozostały poziom naładowania baterii zestawów słuchawkowych i etui ładującego, stan ładowania lub stan trybu parowania.

  4. Numer seryjny

    Znajduje się w dolnej części etui z funkcją ładowania.

  5. Przycisk parowania/resetowania/inicjowania

    Używane podczas wchodzenia w tryb parowania, resetowania lub inicjowania zestawu słuchawkowego.

  6. Gniazdo USB Type-C

    Naładuj zarówno zestaw słuchawkowy, jak i etui ładujące za pomocą jednej z poniższych metod przy użyciu dostarczonego kabla USB typu C.

    • Podłącz etui ładujące do komputera
    • Podłącz etui ładujące do gniazdka sieciowego za pomocą dostępnego w sprzedaży zasilacza sieciowego USB.

  7. Powierzchnia styku dla ładowania Qi
