主机的部件名称

前面板

  1. 电源开关

    向主机供电。

    打开电源后，开关周围的LED灯会亮起绿色。

  2. USB接口(USB 2.0)

    用于连接鼠标（另售）或USB闪存驱动器（另售）。

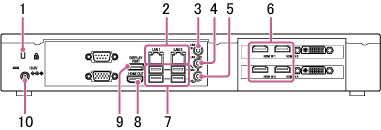

后面板

  1. 安全插槽

    连接防盗安全锁电缆。

  2. LAN 1和2接口(RJ-45)

    使用LAN电缆连接网络。

    注意

    • 推荐仅使用LAN 1接口。
      如果同时使用了LAN 2接口，必须通过正确的NIC发送和接收Vision Exchange使用的协议。要同时使用LAN1和LAN2，网络管理员必须在Windows设置中设置适当的路由。否则可能导致意外问题，如镜像图像问题。
    • LAN 1和LAN 2接口的功能相同。没有限制从外部访问（例如通过网络访问）任一接口的功能。
    • 默认情况下，LAN 1和LAN 2之间没有相互通信。
    • 请勿将LAN 1和LAN 2设置到相同子网。

  3. LINE-IN （音频线输入）接口（迷你插孔）

    连接音频设备的音频输出接口。

  4. LINE-OUT （音频线输出）接口（迷你插孔）

    连接音响或其他设备的音频输入接口。

    可以从音响输出从连接到LINE IN接口的音频设备输出的音频，或者从用户设备输出的音频。

  5. MIC-IN （麦克风输入）接口（迷你插孔）

    注意

    • 使用插入式电源将2.5 V电源提供给连接到MIN-IN接口的麦克风。请勿将不支持插入式电源的麦克风直接连接到此接口。

  6. HDMI IN （HDMI输入）1至4*接口

    连接到照相机、计算机或其他视频设备的HDMI输出接口。

    * PEQ-C100只有两个HDMI IN接口。

  7. USB接口(USB 3.0)

    连接到可选鼠标、键盘、触摸屏或照相机（如SRG-120DU高清彩色视频摄像机）。

  8. HDMI OUT （HDMI输出）接口

    连接到显示器、投影机或其他视频设备的HDMI输入接口，以从主机显示视频。

  9. DISPLAY PORT （DisplayPort输出）接口

    连接到显示器、投影机或其他视频设备的DisplayPort输入接口，以从主机显示视频。

  10. 19.5V （19.5 V直流电源）插孔

    连接到随附的交流适配器。
