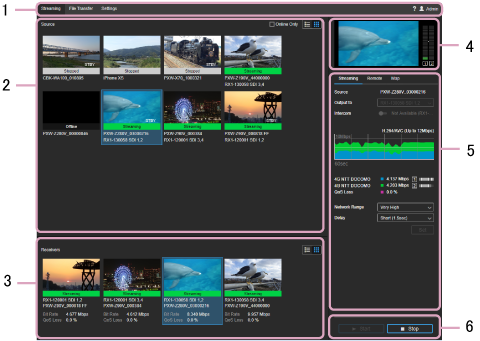

Aufbau des Bildschirms „Streaming“

Im Bildschirm „Streaming“ werden die für die Streaming-Übertragung verwendeten Geräte sowie Bedienelemente zum Starten und Beenden des Streamings angezeigt.

1. Haupt-Kopfbereich

Klicken Sie auf die Registerkarten und Symbole, um zwischen den Bildschirmen zu wechseln.

  • Streaming: Zeigt den Bildschirm „Streaming“ an.
  • Dateiübertragung: Zeigt den Bildschirm „Dateiübertragung“ an.
  • Einstellungen: Zeigt den Bildschirm „Einstellungen“ an.
  • (Warnung): Warnt Sie, dass das Haltbarkeitsdatum des Serverzertifikats zum Verbinden mit dem Verwaltungsbildschirm des Connection Control Managers naht. Aktualisieren Sie das Serverzertifikat wie unter „Zertifikat aktualisieren“ beschrieben.
  • (Benachrichtigung): Zeigt einen Hinweis mit dem Haltbarkeitsdatum der Lizenz an.
  • (Hilfe): Zeigt Hilfe und die EULA an.
  • (Benutzername): Meldet den Benutzer ab.

2. Quellenbereich

Zeigt die Streaming-Ausgabegeräte in der Miniaturansicht oder Listenansicht an.

In der Miniaturansicht werden Miniaturbilder, der Streaming-Status (Streaming/Unstable/Stopped/Reserved/Disabled/Offline/SRT Ready) sowie die Namen der sendenden Geräte (Camcorder-Modell, XDCAM pocket oder SRT caller) und der empfangenden Geräte (PWS-110RX1A-Einheiten) angezeigt. Der Aufzeichnungsstatus des sendenden Geräts ([REC] für die Aufnahme, [STBY] für den Bereitschaftsmodus) wird auch auf den Miniaturansichten angezeigt.

In der Listenansicht werden nur die Namen der sendenden Geräte und die Namen der empfangenden Geräte angezeigt.

  • Kontrollkästchen Nur online: Zeigt nur Geräte an, die online sind (einschließlich SRT Ready).
  • Schaltfläche : Zeigt die Geräte in der Listenansicht an.
  • Schaltfläche : Zeigt die Geräte in der Miniaturansicht an.

3. Empfängerbereich

Zeigt die Streaming-Empfangsgeräte in der Miniaturansicht oder Listenansicht an.

In der Miniaturansicht werden Miniaturbilder, der Streaming-Status (Streaming/Unstable/Stopped/Reserved/Offline), die Namen der sendenden Geräte (Camcorder-Modell oder XDCAM pocket) die Namen der empfangenden Geräte (PWS-110RX1A-Einheiten), die Bitrate und die Streaming-Verlustrate angezeigt. Wenn das Streaming-Video in einer Datei auf der PWS-110RX1A gespeichert wird, wird auf den Miniaturansichten das Symbol angezeigt. Wenn die RTMP-Ausgabe aktiviert ist, wird auf den Miniaturansichten das Symbol angezeigt.

In der Listenansicht werden nur die Namen der sendenden Geräte und die Namen der empfangenden Geräte angezeigt.

  • Schaltfläche : Zeigt die Geräte in der Listenansicht an.
  • Schaltfläche : Zeigt die Geräte in der Miniaturansicht an.

4. Vorschaubereich

Zeigt eine Vorschau des Streaming-Inhalts des im Quellenbereich ausgewählten Geräts an.

Hinweis

  • Zwischen der Vorschauanzeige und der SDI-Ausgabe besteht eine kurze Verzögerung.
  • Die Aktualisierungszeit der Vorschauanzeige unterscheidet sich von der SDI-Ausgabe.

5. Einstellungsbereich

Konfiguriert Streaming-Einstellungen für die ausgewählte Quelle.


Registerkarte Streaming

  • Source: Zeigt den Namen des Streaming-Geräts an.
  • Output to: Wählt das Streaming-Ausgabeziel der PWS-110RX1A oder des SDI-Anschlusses. Kann bei laufendem Streaming nicht geändert werden.
  • Intercom: Zum Ein- und Ausschalten der Gegensprechfunktion. Es zeigt auch an den Status der Gegensprechfunktion an. Weitere Informationen zum Status finden Sie im Abschnitt „Gegensprechfunktionen“.
  • Diagramm: Zeigt die Schwankung der Bitrate, die Streaming-Verlustrate und den Codec an.
  • Netzbetreiber: Zeigt den Namen des für die Kommunikation mit dem Camcorder genutzten Netzbetreibers und die Bitrate an. Die angezeigten Informationen hängen vom angeschlossenen Camcorder und dessen Status ab.
  • QoS Loss: Zeigt die Streaming-Verlustrate an.
  • Network Range: Zur Auswahl der Auflösung und der maximalen Bitrate der Streaming-Übertragung. [Very High], [High], [High (F)], [High (R)], [Middle], [Low], oder [Very Low] können ausgewählt werden. Die zur Auswahl stehenden Werte hängen vom angeschlossenen Camcorder und dessen Status ab.
  • Target Bit Rate: Zur Auswahl der Ziel-Bitrate, wenn auf der Registerkarte [CCM] die Option [Einstellung der Ziel-Bitrate verwenden] eingestellt ist. Die zur Auswahl stehenden Bitraten-Optionen hängen von der Einstellung [Network Range] ab.
  • Delay: Zur Auswahl der Verzögerungszeit für das Streaming. [Very Short (0.7s)], [Very Short (1s)], [Short (1.5s)], [Middle (3s)], [Long (5s)] oder [Very Long (10s)] können ausgewählt werden (die angezeigte Verzögerungszeit ist ein Schätzwert. Die tatsächliche Verzögerungszeit kann aufgrund der zusätzlichen Netzwerkverzögerung davon abweichen).
  • Set Schaltfläche: Wendet geänderte Einstellungen der Optionen [Network Range], [Target Bit Rate] und [Delay] an.

Hinweis

  • Bei Verwendung von [SRT], können die Einstellungen [Network Range], [Target Bit Rate] und [Delay] nicht konfiguriert werden. Es werden die RX-Einstellungen auf dem Bildschirm „Einstellungen“ sowie jene auf der Seite vom SRT caller verwendet.

Registerkarte Remote

Hinweis

  • Die einzelnen Funktionen sind nur für unterstützte Camcorder aktiviert.
  • Die angezeigten Schaltflächen, Schalter und Bedienfelder hängen vom angeschlossenen Camcorder ab.
  • Schalter Camera Control: Aktiviert die Fernbedienung des Camcorders.
  • Schalter Proxy REC: Legt fest, ob eine Proxy-Datei auf dem Camcorder aufgezeichnet wird.

Registerkarte Map

Hinweis

  • Diese Funktion ist nur bei unterstützten Camcorder aktiviert.
  • Schaltfläche Show Location: Zeigt den aktuellen Standort der Camcorder auf einer Karte an.

6. Streaming-Einstellungsbereich

Zur Steuerung des Streaming-Betriebs.

  • Schaltfläche Start: Startet das Streaming. Bei Verwendung von SRT geht der Empfänger im Modus „SRT listener“ online. Folgen Sie den Anweisungen auf dem Bildschirm, um das Streaming vom SRT caller zu starten.
  • Schaltfläche Stop: Hält die Streaming-Übertragung an.
