NETWORK RX STATIONPWS-110RX1AVer. 1.21 oder höher

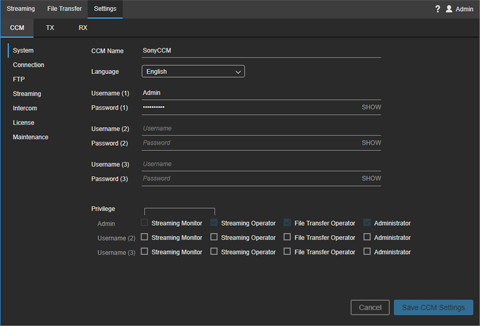

Registerkarte [CCM]

Konfiguriert die Connection Control Manager-Einstellungen.

[System]

• CCM-Name: Geben Sie den Namen des Connection Control Managers ein.
• Sprache: Wählen Sie die Anzeigesprache des Connection Control Managers.
• Benutzername (1): Geben Sie den zur Anmeldung am Connection Control Manager zu verwendenden Administrator-Benutzernamen an.
• Kennwort (1): Geben Sie das Kennwort für den obigen Benutzernamen ein. Sie können das Kennwort anzeigen lassen, indem Sie auf [ANZEIGEN] klicken.
• Benutzername (2) / Benutzername (3): Geben Sie die zur Anmeldung am Connection Control Manager zu verwendenden allgemeinen Benutzernamen ein. Zwei allgemeine Benutzer können konfiguriert werden.
• Kennwort (2) / Kennwort (3): Geben Sie das Kennwort für den obigen Benutzernamen ein. Sie können das Kennwort anzeigen lassen, indem Sie auf [ANZEIGEN] klicken.
• Berechtigung: Legen Sie die Berechtigungen für jeden Benutzer fest. Aktivieren Sie die Kontrollkästchen, um Berechtigungen zu gewähren.
  • Streaming-Überwacher: Gewährt den Benutzern Streaming-Überwacher-Berechtigungen.
  • Bediener for Streaming: Gewährt den Benutzern die Berechtigungen von Bedienern für Streaming.
  • Bediener für Dateiübertragung: Gewährt den Benutzern die Berechtigungen von Bedienern für Dateiübertragung.
  • Administrator: Gewährt den Benutzern die Administratorberechtigungen.

[Verbindung]

Konfiguriert Einstellungen für die Anmeldung beim Connection Control Manager von einem sendenden/empfangenden Gerät aus.

TX-Verbindung

• Benutzername (1) / Benutzername (2): Geben Sie die zur Anmeldung am Connection Control Manager von einem Camcorder aus zu verwendenden Benutzernamen ein. Zwei Benutzer können konfiguriert werden.
• Kennwort (1) / Kennwort (2): Geben Sie das Kennwort für den obigen Benutzernamen ein. Sie können das Kennwort anzeigen lassen, indem Sie auf [ANZEIGEN] klicken.
• Verwenden Sie Port: Die TCP-Portnummer, über welche die Verbindung mit dem Connection Control Manager von einem Camcorder aus hergestellt werden soll.

Falls die Elemente von [TX-Verbindung] geändert werden, schließen Sie den Camcorder nach dem Speichern der Einstellungen erneut an.

XDCAM pocket-Verbindung

• Benutzername (XPT): Geben Sie den zur Anmeldung am Connection Control Manager von XDCAM pocket aus zu verwendenden Benutzernamen ein.
• Kennwort (XPT): Geben Sie das Kennwort für den obigen Benutzernamen ein. Sie können das Kennwort anzeigen lassen, indem Sie auf [ANZEIGEN] klicken.
• Verwenden Sie Port: Die TCP-Portnummer, über welche die Verbindung mit dem Connection Control Manager von XDCAM pocket aus hergestellt werden soll.

Falls die Elemente von [XDCAM pocket-Verbindung] geändert werden, schließen Sie XDCAM pocket nach dem Speichern der Einstellungen erneut an.

Punkt-zu-Punkt-Verbindung

• Benutzername: Geben Sie den Benutzernamen zur Anmeldung am Connection Control Manager für einen PWS-110RX1A ein, der das Punkt-zu-Punkt-Streaming übertragen soll.
• Kennwort: Geben Sie das Kennwort für den obigen Benutzernamen ein. Sie können das Kennwort anzeigen, indem Sie auf [ANZEIGEN] klicken.
• Verwenden Sie Port: TCP-Portnummer, die beim Verbinden mit dem Connection Control Manager von einem Streaming-Sender PWS-110RX1A verwendet wird.

Falls die Elemente von [Punkt-zu-Punkt-Verbindung] geändert werden, führen Sie nach dem Speichern der Einstellungen auf der PWS-110RX1A das Initialization Tool aus und stellen Sie die Verbindung dann erneut her.

RX-Verbindung

• Benutzername: Geben Sie den zur Anmeldung am Connection Control Manager von einem Streaming-Empfänger PWS-110RX1A aus zu verwendenden Benutzernamen ein.
• Kennwort: Geben Sie das Kennwort für den obigen Benutzernamen ein. Sie können das Kennwort anzeigen lassen, indem Sie auf [ANZEIGEN] klicken.
• Verwenden Sie Port: TCP-Portnummer, die beim Verbinden mit dem Connection Control Manager von einem Streaming-Empfänger PWS-110RX1A verwendet wird.

Falls die Elemente von [RX-Verbindung] geändert werden, führen Sie nach dem Speichern der Einstellungen auf der PWS-110RX1A das Initialization Tool aus und stellen Sie die Verbindung dann erneut her.

[FTP]

Bis zu fünf FTP-Einstellungen können konfiguriert werden. Wählen Sie die Registerkarten für die einzelnen Einstellungen aus und konfigurieren Sie die jeweiligen Elemente.

• Aktivieren Sie die FTP-Servereinstellung 1: Aktivieren Sie diese Option, um einen FTP-Server zu verwenden.
• FTP-Servername: Geben Sie den Namen des FTP-Servers ein.
• FTP-Serveradresse: Geben Sie die IP-Adresse oder den FQDN (zum Beispiel ftp.beispiel.de) des FTP-Servers ein.
• FTP-Server-Port: Geben Sie den Port des FTP-Servers ein. Bei Verwendung des FTP-Protokolls geben Sie „21“ ein.
• Passiver Modus: Geben Sie an, ob für die Verbindungen zum FTP-Server der passive Modus verwendet werden soll. Konsultieren Sie hierzu den Administrator des FTP-Servers.
• FTPS verwenden: Geben Sie an, ob die Verbindung unter Verwendung von FTPS hergestellt werden soll.
• Inhalt der Authentifizierungsdatei (PEM): Zeigt den Inhalt des für FTPS-Verbindungen verwendeten CA-Serverzertifikats an. Klicken Sie auf die Schaltfläche [Wählen] und wählen Sie eine .pem-Datei aus. Bei Verwendung von FTPS-Verbindungen muss diese Option nicht konfiguriert werden.
• CN und CRL prüfen: Geben Sie an, ob bei der Verbindung über FTPS die Authentifizierung für den allgemeinen Namen (CN) und die Zertifikatsperrliste (CRL) durchgeführt werden soll.
• FTP-Benutzername: Geben Sie den Benutzernamen für die Verbindung zum FTP-Server ein.
• FTP-Kennwort: Geben Sie das Benutzerkennwort für die Verbindung zum FTP-Server ein.
• Upload-Verzeichnis: Geben Sie den vollständigen Pfad des Zielverzeichnisses für das Hochladen auf den FTP-Server ein (zum Beispiel /home/sony). Wenn kein Verzeichnis angegeben wird, ist das Stammverzeichnis das Zielverzeichnis für das Hochladen.
• Unterverzeichnis: Wenn Sie das Kontrollkästchen [Tx-Namen verwenden] aktivieren, wird ein Unterverzeichnis mit dem Namen des Senders als Zielverzeichnis für das Hochladen von Dateien erstellt. Wenn das Kontrollkästchen deaktiviert und in [Upload-Verzeichnis] ein Verzeichnis angegeben ist, werden die Dateien in das angegebene Verzeichnis hochgeladen. Wenn das Kontrollkästchen deaktiviert und in [Upload-Verzeichnis] kein Verzeichnis angegeben ist, wird im Stammverzeichnis ein Unterverzeichnis mit dem Datum als Namen erstellt und die Dateien werden in dieses Verzeichnis hochgeladen.
• Schaltfläche [Überprüfen]: Zum Überprüfen der FTP-Einstellungen.

[Streaming]

• Einstellung der Ziel-Bitrate verwenden: Geben Sie an, ob die manuelle Einstellung der Ziel-Bitrate im Einstellungsbereich des Bildschirms „Streaming“ aktiviert werden soll. Wenn Sie das Kontrollkästchen aktivieren, können Sie je nach der Einstellung [Network Range] im Einstellungsbereich einen Wert für [Target Bit Rate] auswählen.
• Use HEVC if available.: Aktivieren Sie das Kontrollkästchen, um H.265/HEVC zu verwenden. Für die Verwendung dieser Funktion ist eine separate Lizenz erforderlich. Die H.265/HEVC-Übertragung wird nicht ausgeführt, wenn H.265/HEVC vom sendenden Gerät nicht unterstützt wird oder wenn H.265/HEVC auf dem sendenden Gerät nicht aktiviert ist.

[Intercom]

Um die Gegensprechfunktion zu verwenden, verbinden Sie den Camcorder mit dem PWS-110RX1A auf der Empfängerseite unter [Receiver Audio Ch.].

Um die Gegensprechfunktion zu verwenden, müssen Sie zuvor mithilfe des Initialization Tool die Audiokanäle registrieren. Einzelheiten siehe „Empfänger registrieren“.

[Lizenz]

Zeigt den Lizenzstatus des sendenden Geräts an.

• Schaltfläche [Lizenzen hinzufügen]: Fügt eine neue Lizenz hinzu.
• Schaltfläche [CSV exportieren]: Exportiert den Lizenzstatus als CSV-Datei.

[Instrumententafel]

Zeigt den Streaming-Nutzungsstatus an.

• Streaming Time: Zeigt die kumulative Streamingzeit in einer Diagrammansicht an.
• Streaming Performance: Zeigt den Streamingverlauf in einer Diagrammansicht an. Sie können den Diagrammbereich anklicken und mit dem Mausrad vergrößern/verkleinern. Sie können nach links/rechts ziehen, um den Bereich des Diagramms zu scrollen.

[Wartung]

• CCM Software Version: Zeigt die Softwareversion des Connection Control Managers an.
• CCM Software Settings: Drücken Sie die Schaltfläche [Backup], um die Konfigurationsdatei zu sichern. Die Sicherungsdatei wird in den Sicherungsordner C:\CCM-Server\backup ausgegeben. Weitere Informationen zum Sichern und Wiederherstellen finden Sie im Software Update Guide.

Registerkarte [TX]

Konfiguriert den sendenden Camcorder oder den Drahtlos-Adapter.

• Schaltfläche (Add SRT Caller): Fügt einen SRT caller hinzu. Klicken Sie auf die Schaltfläche, um den TX-Einstellungen eine Zeile hinzuzufügen. Geben Sie einen Namen ein und wählen Sie eine Gruppe aus. Klicken Sie abschließend auf die Schaltfläche [Speichern Sie TX Einstellung].
• Name: Geben Sie den Namen des Camcorders oder Drahtlos-Adapters an, der im Connection Control Manager angezeigt werden soll.
• Group: Wählen Sie die Gruppe aus, zu der der Camcorder oder Drahtlos-Adapter gehört.
• Model Name: Zeigt die Modellbezeichnung des Camcorders oder Drahtlos-Adapters an.
• Serial No.: Zeigt die Seriennummer des Camcorders oder Drahtlos-Adapters an.
• Software Version: Zeigt die Softwareversion des Camcorders oder Drahtlos-Adapters an.
• FTP-Servername: Wählen Sie aus der Dropdown-Liste die Einstellung für den FTP-Server (vorgegebene Einstellung) aus.
• Schaltfläche (Löschen): Löscht den Camcorder oder Drahtlos-Adapter aus der Liste.
• Schaltfläche [Edit Group]: Zum Bearbeiten von Gruppen.

Registerkarte [RX]

Konfiguriert die Empfängereinstellungen der PWS-110RX1A.

Liste

• Name: Zeigt den Namen an, der im Connection Control Manager angezeigt werden soll.
• Model Information: Zeigt den Modellnamen und die Seriennummer an.
• Software Version: Zeigt die Softwareversion des Streaming-Empfängers an.
• MSQ Information: Zeigt Versionsinformationen über das installierte MSQ-Modul (SDI-Eingabe-/Ausgabemodul) an.
• Schaltfläche (Löschen): Löscht den PWS-110RX1A aus der Liste.

Elemente

• Name: Geben Sie den im Connection Control Manager anzuzeigenden Namen ein.
• Name des externen Hosts: Geben Sie die IP-Adresse oder den Hostnamen für den Zugriff auf die PWS-110RX1A-Einheit aus dem Internet ein.
• Externer Portbereich: Geben Sie die Nummer des ersten für den Empfang von Streaming-Inhalten aus dem Internet verwendeten UDP-Ports ein.
• SRT Listener Port (SDI 1,2): Zeigt die Nummer des Empfangsports bei Ausgabe an SDI 1/2 an, wenn mittels SRT empfangen wird. Wird aus dem Bereich externer Ports ausgewählt.
• SRT Listener Port (SDI 3,4): Zeigt die Nummer des Empfangsports bei Ausgabe an SDI 3/4 an, wenn mittels SRT empfangen wird. Wird aus dem Bereich externer Ports ausgewählt.

SDI-Einstellungen

• Auflösung: Wählen Sie die Auflösung des Bildes.
• Bildrate: Wählen Sie die Bildrate des Bildes.
• Ref Lock: Wählen Sie das externe Synchronisierungssignal aus, an welches die SDI-Ausgabe gekoppelt werden soll.
  • Free Run: Nicht an externes Synchronisierungssignal koppeln.
  • SD Black Burst / Composite: An Black-Burst-Signal koppeln.
  • HD Tri-level Sync: An dreistufiges Synchronsignal koppeln.
• Output: Zeigt den Kopplungsstatus des SDI-Ausgangs hinsichtlich eines externen Synchronisierungssignals an.
• Ausgabesignal: [Color Bar] oder [User Image] können als das Bild angegeben werden, das nach der Beendigung des Streaming ausgegeben wird. Wenn [Black] angegeben wird, wird ein schwarzer Bildschirm ausgegeben. Wenn [User Image] angegeben wird, geben Sie mit dem Initialization Tool eine Bilddatei (JPEG- oder BMP-Bild mit 1920×1080 Auflösung) zur Anzeige als Ausgabebild an.
• SDI(1,2) Portname / SDI(3,4) Portname: Zum Umbenennen der Anschlüsse SDI 1/2 und SDI 3/4.

SRT Listener Settings

Zum Konfigurieren der SRT-Empfangseinstellungen. Die Einstellungen sollten zu denen auf der Seite des SRT caller passen.

• Resolution: Zeigt die erwartete Bildschirmgröße des Eingabevideos an. Zeigt den gleichen Auflösungswert wie bei der SDI-Einstellung an.
• Bildrate: Zeigt die erwartete Bildrate des Eingabevideos an. Zeigt den gleichen Bildratenwert wie bei der SDI-Einstellung an.
• Codec: Wählt den Codec des Eingabevideos aus.
• Latency (20 - 8000 ms): Legt die Latenz im Bereich von 20 bis 8000 ms fest. Sie können die Latenz auf Sender- und Empfängerseite zwar unterschiedlich festlegen, es wird aber der größere der beiden Werte verwendet.
• Encryption: Aktiviert/deaktiviert die Verschlüsselung und wählt deren Methode aus. AES-128 entspricht pbkeylen=16 und AES-256 entspricht pbkeylen=32. Wenn die Verschlüsselung aktiviert ist, können nur Streams empfangen werden, die mit der gleichen Methode verschlüsselt wurden.
• Passphrase: Geben Sie die zur Verschlüsselung verwendete Passphrase ein.

Output Option Settings

Zur Auswahl der Optionen für die Ausgabe des empfangenen Streams.

• SDI Output Only: Ausgabe nur am SDI-Anschluss.
• P2P Enabled: Wenn mittels des Initialization Tool die Funktion Punkt-zu-Punkt aktiviert wurde, wird automatisch „P2P Enabled“ ausgewählt und kann nicht geändert werden.
• File Output: Dateiausgabe aktivieren.
• RTMP Output: RTMP-Ausgabe aktivieren.

Dateiausgabe (nur SDI 1,2)

• Modus: Geben Sie die Methode zum Speichern von Videoaufnahmen als Datei während des Streamings an. Wenn [Sync with Streaming] ausgewählt ist, beginnt und endet die Speicherung als Datei mit dem Beginn und Ende des Streamings. Wenn [Sync with REC Flag] ausgewählt ist, beginnt und endet die Speicherung als Datei synchron mit dem vom Camcorder gesendeten REC/STOP-Signal. Wenn [Off] ausgewählt ist, erfolgt keine Speicherung als Datei.
• Reiseziel: Geben Sie den Netzwerkpfad des Speicherorts der Datei an. Verwenden Sie hierbei nur solche alphanumerischen Zeichen und Symbole, die in Ordnernamen von Windows unterstützt werden (z. B. „\\Server\Share“ oder „D:\“). Geben Sie als Speicherziel einen Netzwerkspeicher an, auf den Sie vom Explorer aus zugreifen können. Das Laufwerk des PWS-110RX1A-Systems kann nicht als Speicherort angegeben werden.
  Verbinden Sie den Netzwerkspeicher mit demselben Netzwerk wie die PWS-110RX1A, um im Netzwerkspeicher speichern zu können. Einzelheiten hierzu finden Sie im Handbuch des Netzwerkspeichers.
• Auth-Benutzername: Geben Sie den Benutzernamen für die Authentifizierung ein, wenn der Benutzerkonteneintrag für den Zugriff auf den angegebenen Speicherort für die Dateien erforderlich ist.
• Auth-Kennwort: Geben Sie das Kennwort für den obigen Benutzernamen ein.
• auto löschen: Aktivieren oder deaktivieren Sie die automatische Löschung gespeicherter Dateien. Um die automatische Löschung zu aktivieren, wählen Sie die Option [On] und geben Sie die Aufbewahrungsdauer für die Dateien in Tagen sowie den Zeitplan für die Löschung an.

RTMP Output (SDI 1,2 Only)

• Stream URL: Geben Sie die URL-Adresse des RTMP-Ausgabeziels ein (z. B. rtmp://rtmp.example.com:1935/live). Geben Sie für die RTMPS-Ausgabe „rtmps://“ in der URL an (z. B. rtmps://rtmps.example.com:443/live).
• Stream Name / Key: Geben Sie den Streamnamen oder -schlüssel ein.
• RTMP Authentication: Aktivieren Sie das Kontrollkästchen, wenn eine Authentifizierung erforderlich ist.
• Username: Wenn [RTMP Authentication] aktiviert ist, geben Sie einen Benutzernamen ein.
• Password: Wenn [RTMP Authentication] aktiviert ist, geben Sie ein Kennwort ein.
• Resolution: Wählen Sie die Auflösung der RTMP-Ausgabe.
