Blockschaltbilder
Die Blockschaltbilder beziehen sich auf den Ton und das Menü [Audio].

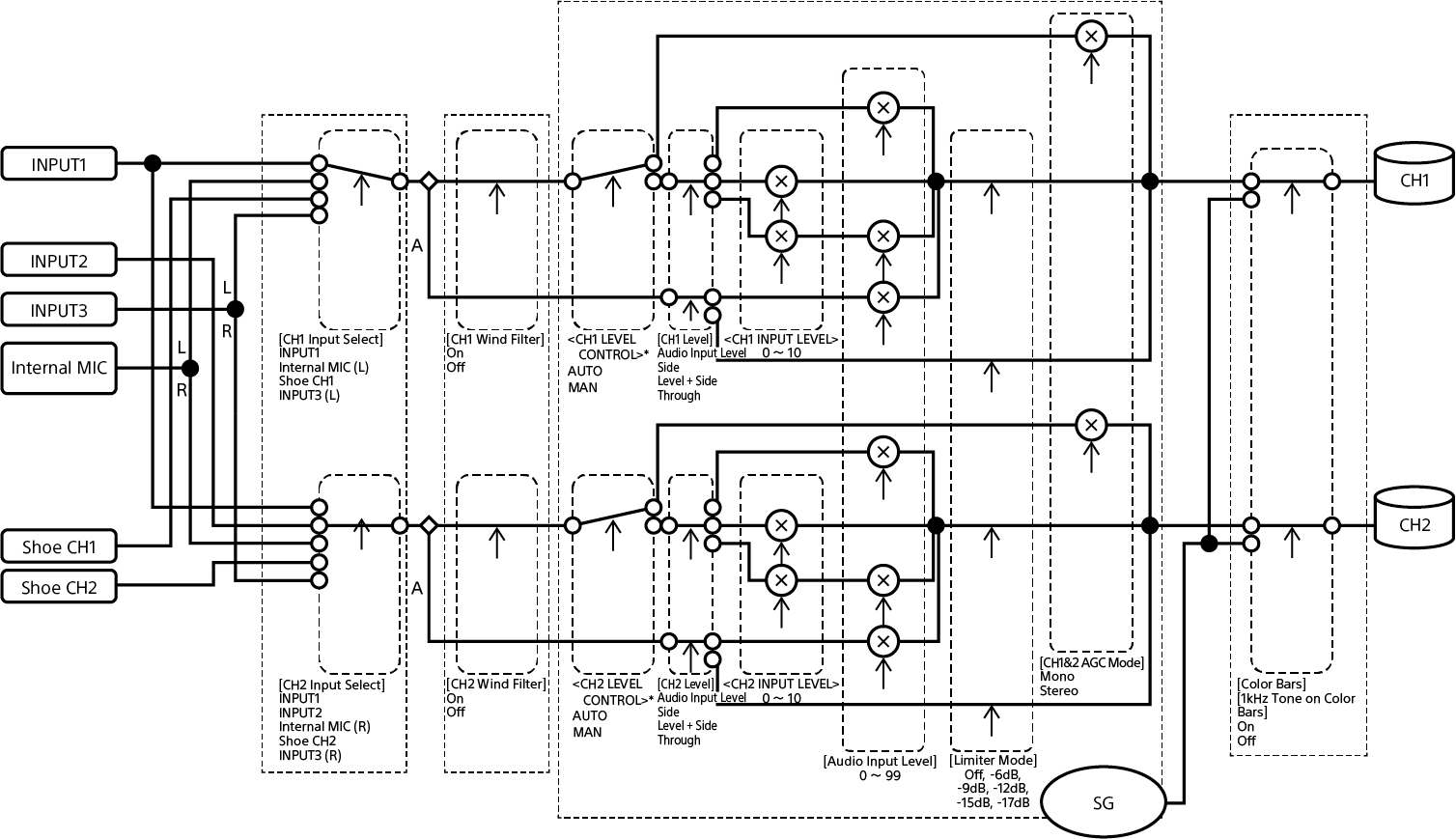

[Audio Input] (CH1&CH2)
A: mit XLR-Adapter
* Für Audioeingabe von einem XLR-Adapter eingestellt, indem auf dem Statusbildschirm [Audio] die Einstellung [Audio Input] – [CH1 Level Control] auf [CH4 Level Control] gesetzt wird.

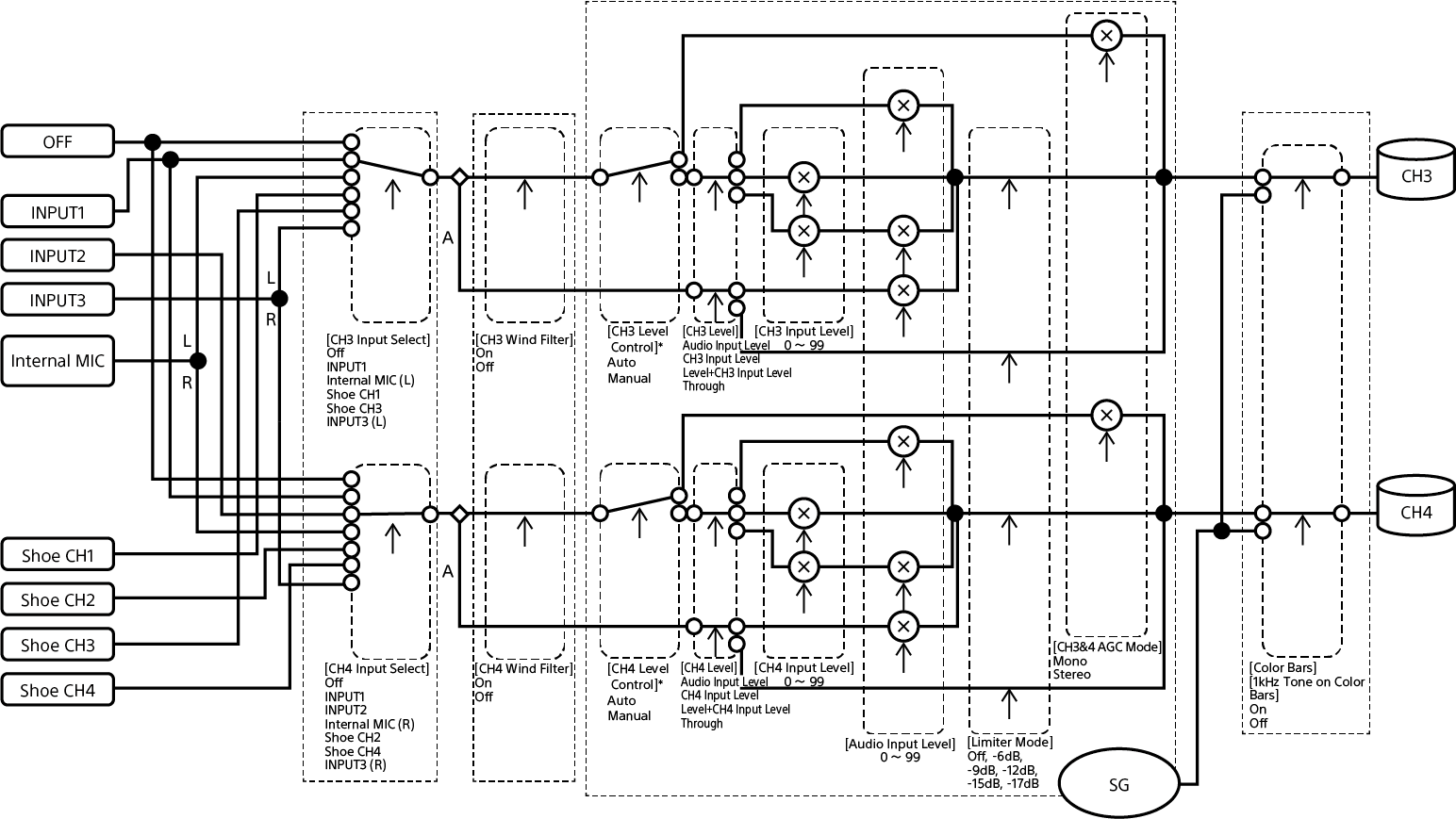

[Audio Input] (CH3&CH4)
A: mit XLR-Adapter
* Für Audioeingabe von einem XLR-Adapter eingestellt, indem auf dem Statusbildschirm [Audio] die Einstellung [Audio Input] – [CH1 Level Control] auf [CH4 Level Control] gesetzt wird.
