Rückseite/Anschlussblock/Karteneinschübe

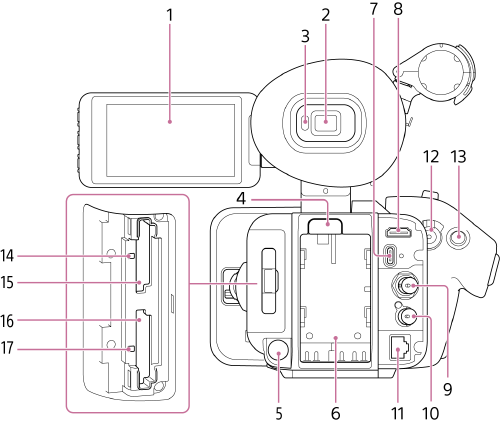

Abbildung von Rückseite, Anschlussblock und Karteneinschüben der Kamera

  1. LCD-Monitor/Touch-Bildschirm
  2. Sucher

  3. Augensensor

    Erkennt, ob Ihre Augen nahe am Sucher sind und steuert die Bildschirmanzeige auf dem LCD-Monitor/im Sucher.

  4. Taste BATT RELEASE (Akkufreigabe)

    Drücken Sie zum Entfernen des Akkus diese Taste.

  5. DC IN-Anschluss (Gleichspannungseingang)

    Standard-DC-Buchse.

  6. Akkufach

  7. USB-C®-Anschluss

    Anschluss für USB-Kabel Typ C. Das Schraubenloch an der rechten Seite des USB-C-Anschlusses ist für ein per Schraube fixierbares Kabel vom Typ C vorgesehen.

  8. HDMI-Ausgangsanschluss

    Zur Ausgabe eines HDMI-Signals.

  9. Anschluss SDI OUT (BNC-Ausführung)

    Zur Ausgabe eines SDI-Signals. Nur an der PXW-Z200 vorhanden.

  10. Anschluss TC IN/OUT (BNC-Ausführung)

    Anschluss zur Ein-/Ausgabe des Zeitcodes. Nur an der PXW-Z200 vorhanden.

    Dient je nach Einstellung des Schalters TC IN/OUT für folgende Anwendungen.

    IN: Eingang für Referenz-Zeitcodesignal für Synchronisation des Zeitcodes vom Gerät mit dem eines externen Geräts.

    OUT: Ausgang für Zeitcodesignal für Synchronisation des Zeitcodes eines externen Geräts mit dem des Geräts.

    Hinweis

    • Verbinden Sie ein Gerät, das mit dem SMPTE-Digitalstandard übereinstimmt, mit dem Anschluss TC IN/OUT. Falls Sie ein Gerät anschließen, das dem Standard nicht entspricht (z. B. Geräte, die Spannungspegel außerhalb des Bereichs von 0,5 V bis 4,5 V anlegen), kann das Gerät beschädigt werden.

  11. LAN-Anschluss

    Anschluss für kabelgebundenes LAN.

  12. Aufnahmetaste START/STOP / Schalter HOLD (Griff)

    Drücken Sie die Aufnahmetaste START/STOP, um mit der Aufzeichnung zu beginnen. Die Leuchte leuchtet auf. Drücken Sie die Taste erneut, um die Aufzeichnung zu beenden. Die Leuchte erlischt.

    Befindet sich der Schalter HOLD in der Position HOLD, kann die Aufnahmetaste START/STOP nicht gedrückt werden.

  13. Wahlschalter

    Wird für die Autofokus- und Menübedienung verwendet. Bewegt den Cursor in acht Richtungen und wählt beim Drücken Werte aus.

  14. Zugriffsanzeige A
  15. Einschub für CFexpress Type A/SD-Karte (A)
  16. Einschub für CFexpress Type A/SD-Karte (B)
  17. Zugriffsanzeige B
