Parte posterior/bloque de conectores/ranuras de tarjetas

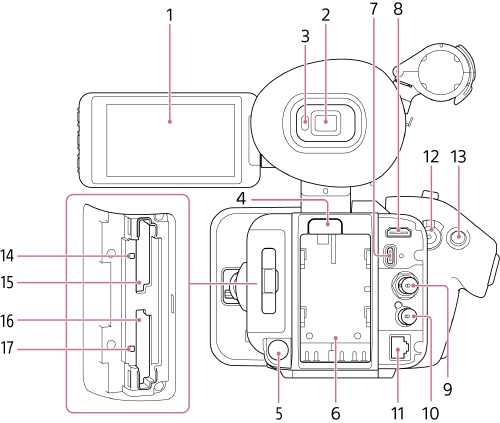

Ilustración de la parte posterior, bloque de conectores y ranuras de tarjetas de la cámara

  1. Monitor LCD/panel táctil
  2. Visor

  3. Sensor de ojo

    Detecta si sus ojos están cerca del visor o no y controla la visualización de la pantalla en el visor/monitor LCD.

  4. Botón BATT RELEASE (liberación de la batería)

    Pulse el botón para eliminar la batería.

  5. Conector DC IN (entrada de alimentación de CC)

    Toma de CC estándar.

  6. Compartimento de la batería

  7. Conector USB-C®

    Conector de cable USB Type-C. El orificio del tornillo en el lado derecho del conector USB-C es para un cable Type-C de bloqueo de tornillo.

  8. Conector de salida HDMI

    Emite una señal HDMI.

  9. Conector SDI OUT (tipo BNC)

    Emite una señal SDI. Disponible solo en la PXW-Z200.

  10. Conector TC IN/OUT (tipo BNC)

    Conector de entrada/salida del código de tiempo. Disponible solo en la PXW-Z200.

    Se utiliza para las siguientes aplicaciones, dependiendo del ajuste del interruptor TC IN/OUT.

    IN: entrada de la señal del código de tiempo de referencia cuando se bloquea el código de tiempo de la unidad en un dispositivo externo.

    OUT: salida de la señal del código de tiempo desde la unidad cuando se bloquea el código de tiempo de un dispositivo externo en el código de tiempo de la unidad.

    Nota

    • Conecte un dispositivo que cumpla con el estándar digital SMPTE al conector TC IN/OUT. La conexión de un dispositivo no compatible (por ejemplo, dispositivos que aplican voltajes fuera del rango de 0,5 V a 4,5 V) puede dañar la unidad.

  11. Conector LAN

    Conector LAN con cable.

  12. Botón START/STOP de grabación/interruptor HOLD (empuñadura)

    Pulse el botón START/STOP de grabación, de manera que se encienda la luz, para comenzar a grabar. Púlselo de nuevo, de manera que se apague la luz, para detener la grabación.

    Cuando el interruptor HOLD se encuentra en la posición HOLD, no es posible pulsar el botón START/STOP de grabación.

  13. Selector múltiple

    Se utiliza para el funcionamiento del enfoque automático y el funcionamiento del menú. Mueve el cursor en 8 direcciones y selecciona valores cuando se pulsa.

  14. Indicador de acceso A
  15. Ranura de la tarjeta CFexpress Type A/SD (A)
  16. Ranura de la tarjeta CFexpress Type A/SD (B)
  17. Indicador de acceso B
